Vertiv LIEBERT GXT5 Series Quick Installation Guide

SYSTÈME D’ALIMENTATION SANS COUPURE LIEBERT
MD
GXT5
MC
208 V 3 000 VA
Guide d’installation rapide
10 SL-70377_REV1_9-19
NOTA: cette ACS n’est pas destinée à
être utilisée dans une salle informatique,
telle que dénie dans la norme ANSI/
NFPA 75 relative à la protection des
équipements informatiques/de
traitement de données électroniques.
CONNEXIONS
4. Connexion d’une armoire
de batteries externe
(en option)
Les armoires de batteries
externes (EBC) prolongent
l’autonomie sur batterie des
appareils connectés. Reportez-
vous au Guide d’utilisation du
GXT5 pour sélectionner le
modèle et la quantité appropriés
pour votre modèle de GXT5 et
vos applications.
• Vériez que le disjoncteur de
l’armoire de batteries externe
est en position « O » (Arrêt).
• Raccordez une extrémité du
câble de l’EBC fourni à l’ASC et
l’autre extrémité à l’armoire de
batteries. Si vous connectez
plus d’une armoire, raccordez
une extrémité du câble de
l’armoire de batteries externe
au second connecteur de la
première armoire, puis l’autre
extrémité à l’armoire suivante.
5. Connexion de l’ASC à la prise
L’ASC est connectée par le biais
d’une che et d’un cordon à l’aide
d’une prise d’entrée L6-20P ou
L6-30P en fonction de votre
modèle. Procédez au câblage
conformément à l’ensemble des
codes électriques locaux et
nationaux.
L’ASC est équipée de prises de
sortie. Connectez-y l’équipement
à protéger.
NOTA: laissez les batteries se
recharger au moins 8 heures avant
la première mise en route an de
garantir une autonomie suisante.
Les batteries se chargent lorsque
l’ASC est connectée à une entrée
c.a., qu’elle soit allumée ou éteinte.
MISE SOUS TENSION DE L’ASC
NOTA: ne démarrez pas l’ASC tant
que l’installation n’est pas terminée,
que le système n’a pas été mis en

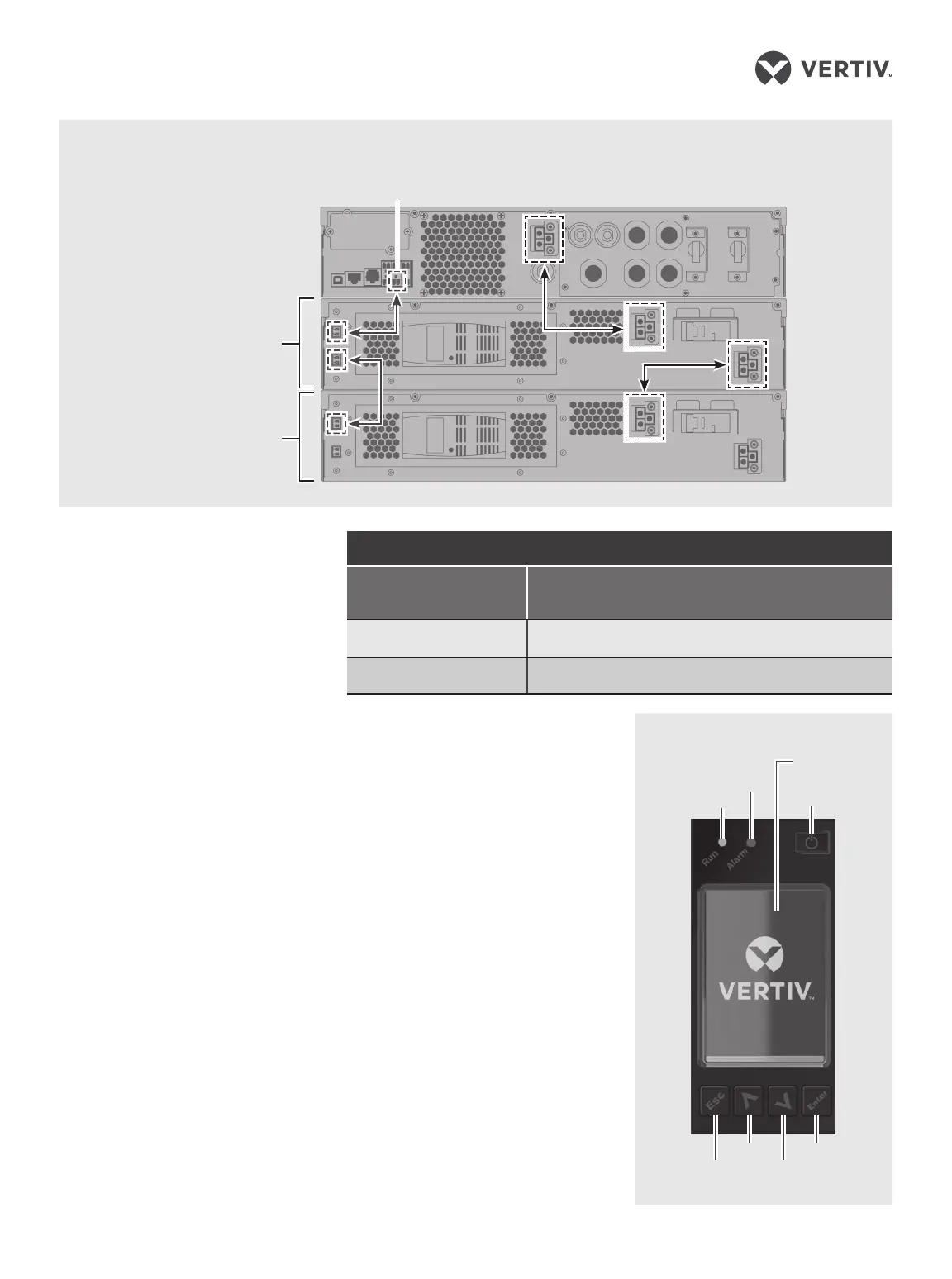

Connecteur de l’armoire de batteries externe
Connexions entre l’ASC GXT5
MC
et l’armoire de batteries externe
GXT5‑3KL630RT2UXL
illustré
Première armoire
de batteries externe
(ou armoire unique)
Deuxième armoire
de batteries externe
CÂBLAGE
Modèle
Protection externe recommandée
contre les surintensités
(maximum)
GX5-3KL620RT2UXL 20 A
GX5-3KL630RT2UXL 30 A
Écran
d’aichage
Alimentation
Panneau de fonctionnement
et d’aichage
Fonctionnement
Alarme
Entrée
Bas
Haut
Échap
Voie à contact sec de
détection des armoires de
batteries externes

Vertiv LIEBERT GXT5 Series Specifications

General

Model	LIEBERT GXT5 Series
Product Type	UPS
Topology	Double Conversion Online
Display	LCD
Form Factor	Tower, Rackmount
Output Voltage	200/208/220/230/240 VAC
Output Frequency	50/60Hz ±0.1Hz (battery mode)
Typical Backup Time	Varies by model and load
Communication Ports	USB, RS-232
Operating Temperature	0°C to 40°C (32°F to 104°F)
Relative Humidity	0% to 95% (non-condensing)
Dimensions	Varies by model
Weight	Varies by model
Certifications	UL, cUL, CE, RoHS
Battery Type	Valve Regulated Lead Acid (VRLA)
