UPS LIEBERT® GXT5™
DE 208 V 3000 VA
Guía de instalación rápida
SL-70377_REV1_9-19 5
IMPORTANTE: Antes de instalar,
conectar la alimentación u operar la
UPS Liebert GXT5, consulte la hoja
de Declaraciones regulatorias y de
seguridad. Para obtener información
detallada sobre instalación, operación,
mantenimiento y solución de problemas,
consulte la Guía del usuario de GXT5
correspondiente a su modelo,
disponible en www.Vertiv.com.
INSTALACIÓN
1. Inspección de la UPS
Inspeccione la UPS para detectar
signos de daños evidentes. Si
hay daños visibles, no continúe
y llame a nuestra línea de soporte
de garantía al 1-800-222-5877
(opción de menú 3) o envíe
un correo electrónico a
microups.warranty@vertiv.com
para obtener ayuda.
2. Elección de la ubicación
Instale la UPS en un entorno de
temperatura controlada que no
tenga contaminantes corrosivos
ni conductivos. Evite los lugares
cercanos a fuentes de calor
o agua y la exposición a la luz
solar directa. Para una ventilación
adecuada, deje un espacio libre
de aproximadamente diez
centímetros a cada lado de
la UPS.
La toma de entrada debe estar
en un lugar cercano y de fácil
acceso.
3. Instalación de la UPS
La UPS y los gabinetes de
batería externos opcionales
pueden instalarse en una
conguración de torre o bastidor.
Para la instalación en torre,
monte y je los pies de soporte
de la torre. Para la instalación en
bastidor, je los soportes en la
UPS, instale el kit de carriles en
el bastidor (si es necesario)
e instale la UPS en el bastidor.

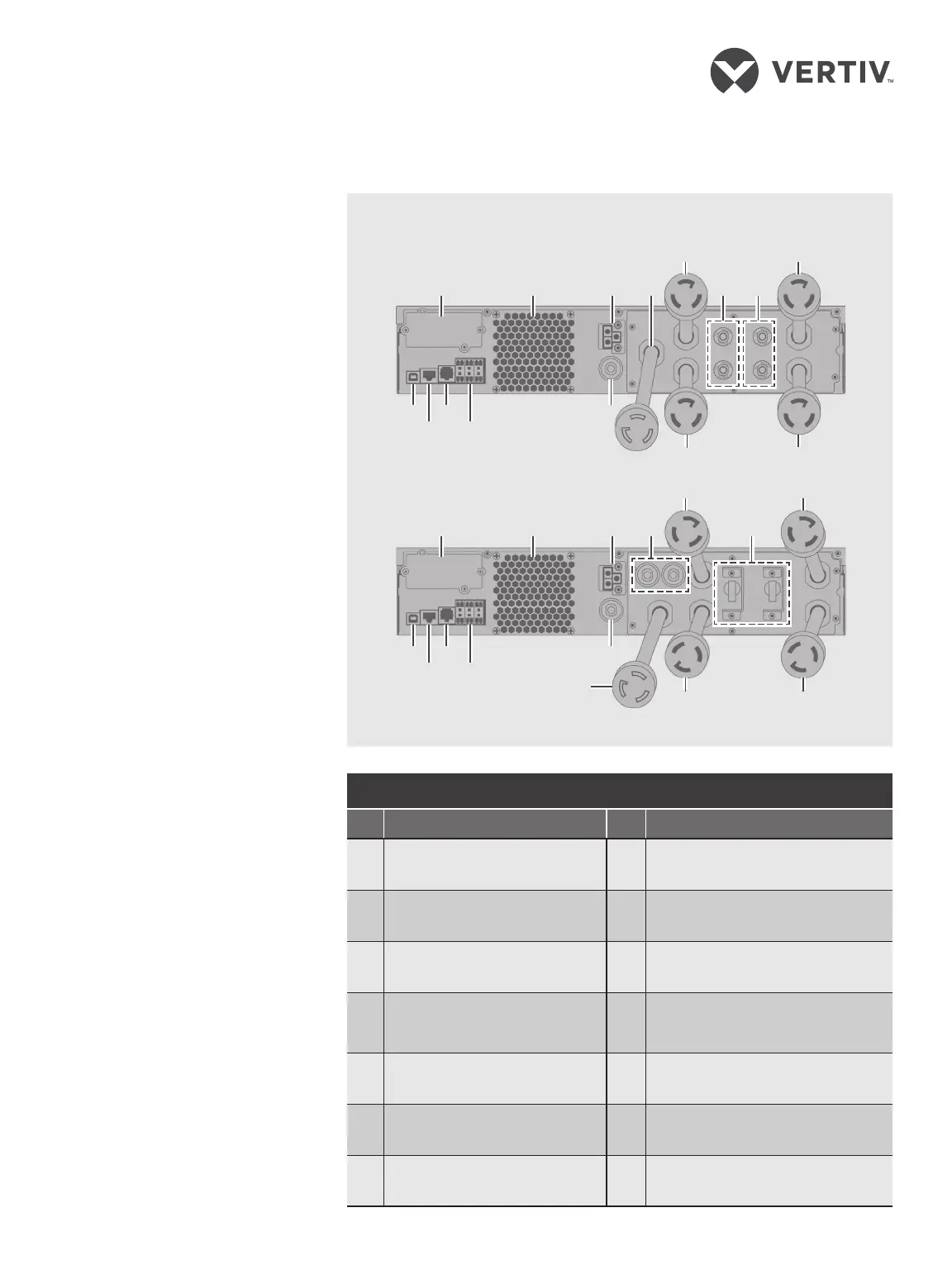

CONFIGURACIONES DE DISEÑO DEL MODELO
GXT5‑3KL620RT2UXL
GXT5‑3KL630RT2UXL
1 4
13 11
12 10
UPS GXT5
# Descripción # Descripción
1 Puerto Liebert® IntelliSlot™ 8 Cable de salida, L6-15R
2 Oricio de ventilación 9 Disyuntor de entrada
3 Conector de la batería externo 10
Conectores del bloque
de terminales
4
Cable de alimentación de
entrada: L6-20P para 3KL620,
L6-30P para 3KL630
11 Puerto RS-232
5 Disyuntor de salida 12 Puerto RS-485
6
Cable de salida: L6-20R para
3KL620, L6-30R para 3KL630
13 Puerto USB
7 Disyuntor de salida
2 3 5 7
9
1 5
13 11
12 10
2
3
9
4
6 8
6 8
7
6 8
6 8
