5

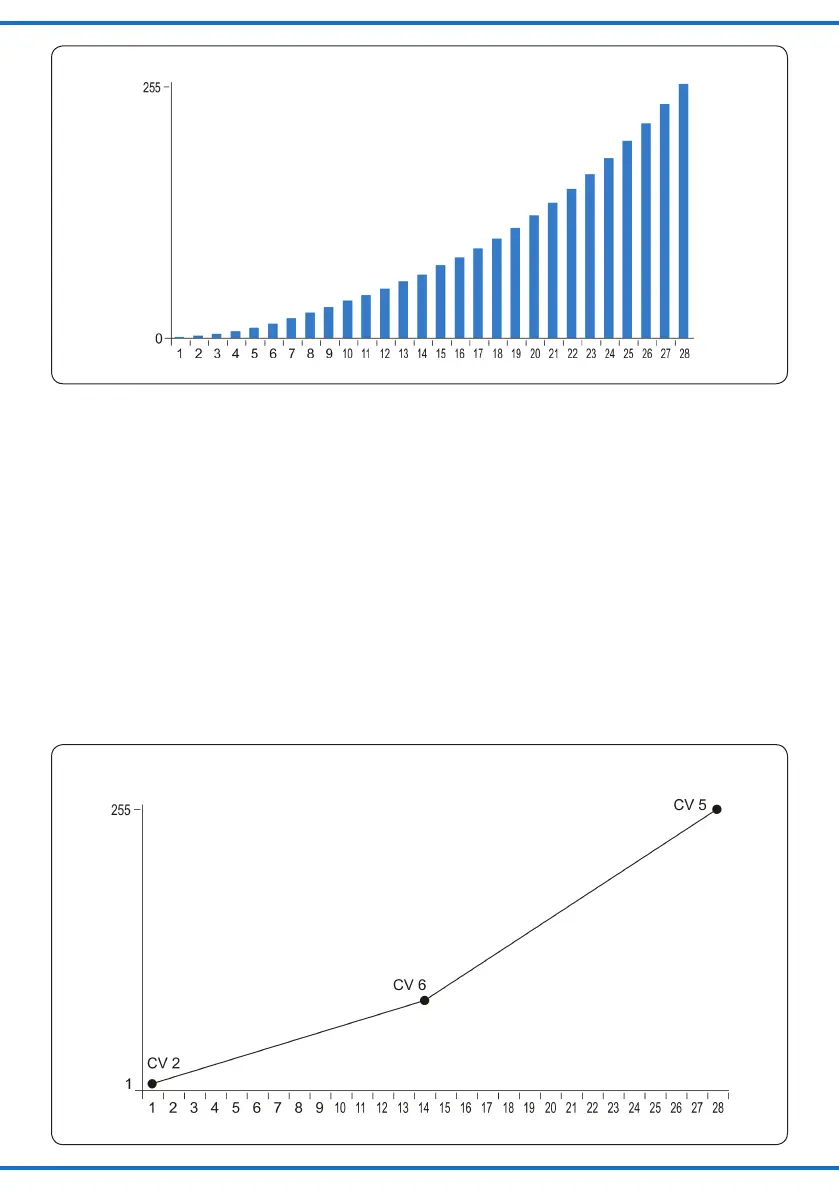

Fig. 1
Abb. 1
Geschwindigkeitskennlinie nach Tabelle
Freeform speed curve
Fig. 2
Abb. 2
Geschwindigkeitskennlinie nach Vorgabe (CV 2, 5 und 6)
Linear characteristic (CV 2, 5 and 6)
Geschwindigkeitsstufen /speedlevels
Geschwindigkeitsstufen / speedlevels
Fahrstufen / speed steps
Fahrstufen / speed steps
Fahren nach Vorgabe: Durch Einstellung der
Anfahr-, mittleren und Höchstgeschwindigkeit
können Sie automatisch eine Kennlinie erstel-
lenlassen(sieheAbb.2).SiestellendieAnfahr-
spannunginCV2unddieHöchstgeschwindigkeit
inCV5ein.MitCV6könnenSiedieGeschwin-
digkeit auf der mittleren Fahrstufe einstellen, und
dadurcheinen„Knick“inderKennliniedenieren.
WennCV6aufNullgestelltist,wirddieBerech-
nung der Kennlinie ohne diesen Wert ausgeführt,
d.h.nurzwischendenWertenCV2undCV5.
Ansonsten sollte ein Wert zwischen der Anfahr-
und Maximalgeschwindigkeit eingestellt werden.
DieserModusistaktiv,wenninCV29dasBit4
gelöschtist.(Abb.2)
Linear characteristic: By adjusting the starting-,
the middle- and maximum speed, a linear speed
characteristic is automatically generated. The
startingspeedissetviaCV2,andthemaximum
speedviaCV5.WithCV6youcansetthespeed
atthemediumspeedstep,soyoucanbreakthe
line of the speed characteristic at an angle.
IfCV6issettozero,thecalculationofthechar-
acteristicisdonewithoutit,usingonlyCV2and
CV5.Otherwiseitshouldhaveavaluebetween
the starting- and maximum speed.
Thismodeisactivewhenbit4inCV29is„0”.
(Fig.2)
