zweimalige lange Blinken und so weiter. Der De-
coder erwartet jetzt die Hunderter- und die Zehner-
stelle des Registers, dessen Wert Sie programmie-
ren wollen, als Wert. Geben Sie die entsprechende
Zahl auf der Zentrale ein und bestätigen Sie durch
Umschaltklick.
DerDecoderblinktnuneinmallang,gefolgtvonei-
ner langen Pause.
Auch dieser Rhythmus wiederholt sich kontinuier-
lich. Der Decoder erwartet jetzt die Einerstelle des
Registers. Geben Sie die entsprechende Zahl auf
der Zentrale ein und bestätigen Sie durch Umschalt-
klick.
JetztistdemDecoderder„Name“desRegisters
bekannt,nunfolgtderInhalt.
Dies signalisiert der Decoder durch zweimaliges
kurzesBlinken,gefolgtvoneinerlangenPause.
Geben Sie wieder die Hunderter- und Zehnerstelle
ein und bestätigen Sie durch Umschaltklick. Der De-
coderzeigtdurchkurzesBlinken,gefolgtvonlanger
Pause, dass er die Einerstelle des Wertes erwartet.
Beispiel:InRegister94sollderWert237eingetra-
gen werden. Der Decoder soll sich bereits für dieses
Beispiel im Langmodus befinden – umgeschaltet
durchdasklassischeMotorola-Programmierver -
fahrenmittelsdesProgrammierensvonWert7in
Register7(Abb.5).
to blink (red/white) twice long, followed by a long
pause after which the blinking (twice) is repeated
and so forth. The decoder now expects the hun-
dred and the ten value of the register whose value
you wish to program to be entered as a value. En-
ter the relevant number on the command station
and confirm by activating the change-of-direction
command.
The decoder blinks long followed by a long pause.
This rhythm is repeated continuously. The decoder
now expects the input for the unit position. Enter
the relevant number on the command station and
confirm by activating the change-of-direction com-
mand.
Now the decoder knows the “name” of the register
after which follows the content.
The decoder indicates its readiness by two short
blinks followed by a long pause. Again enter the
hundred and decade and confirm by activating the
change-of-direction command. The decoder indi-
cates its readiness to receive the value for the unit
position by short blinking followed by a long pause.
Example: The value 237 shall be written into reg-
ister 94. Assuming the decoder is already in the
extended mode activated by the classic Motorola
method by setting register 7 to value 7 (fig. 5).
Umschaltklick
Umschaltklick
Umschaltklick
Umschaltklick
09
04
23
07
Zahleingabe Aktion Blinkmuster
/ Direction click
/ Direction click
/ Direction click
/ Direction click
Numeric value Action Blinking characteristics

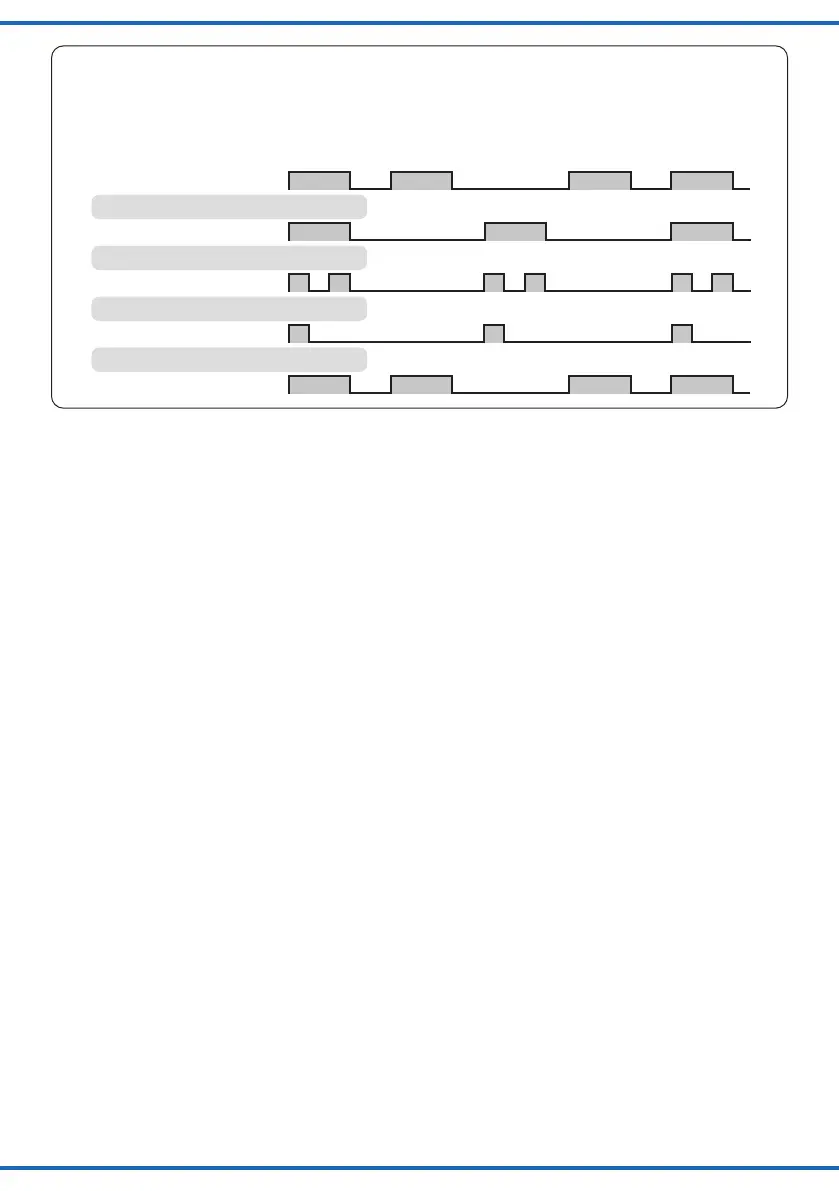

Fig. 5
Abb. 5
Blinkrythmen im Motorola-Langmodus
Blinking rhythm in Motorola long mode
