13

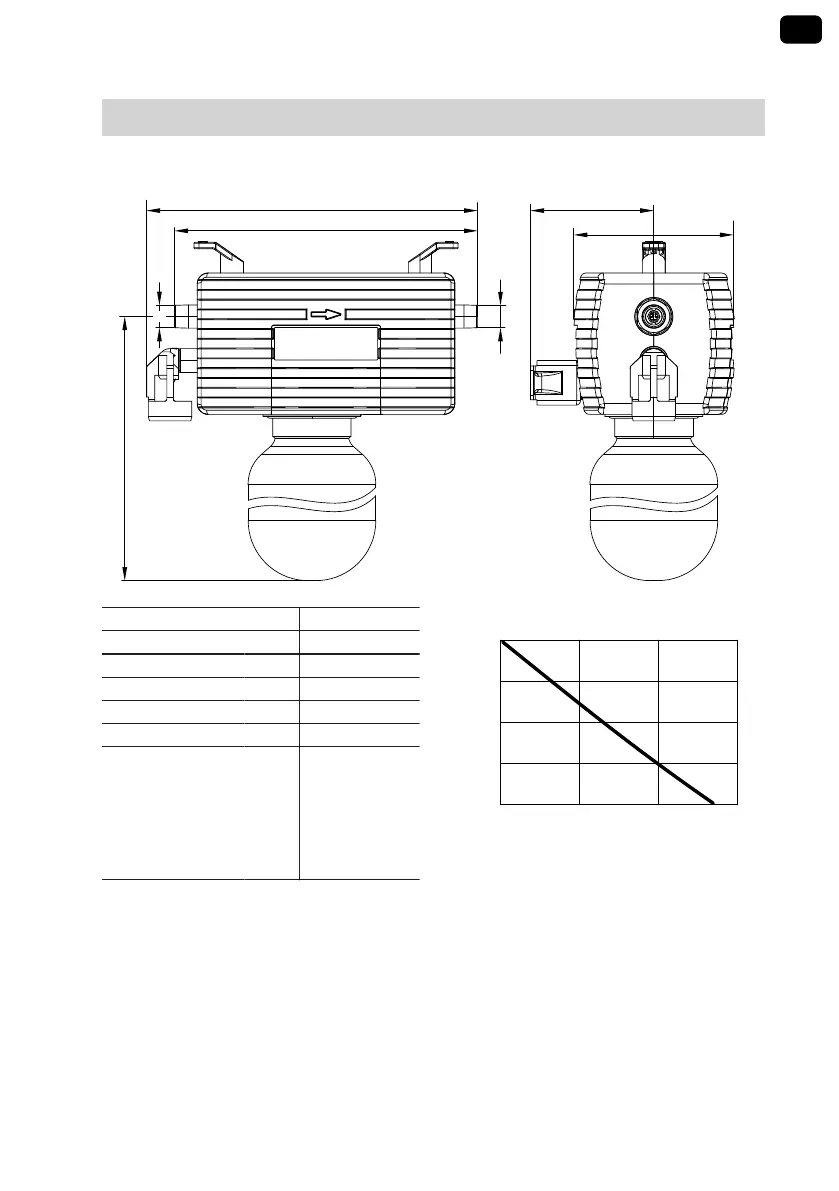

Abmessungen
a
f
c
b
e
d
a
Nennweite DN 20
a mm R ½
b mm 305 bis 327
c mm 279
d mm 91 bis 113,5
e mm 148
f mit Kartusche
■ 2,5 l mm 263
■ 4 l mm 365
■ 7 l mm 562
■ 14 l mm 1017
■ 30 l mm 922
Durchflussleistung ohne Kartusche
Ausgangsdruck in bar
0
1
1,5
2
2,5
3
0,25 0,5 0,75
Durchflussleistung in m³/h
DE
Technische Daten
(Fortsetzung)
5593079
