190
Ciśnienie wyjścio-
we
1 do 6 bar (wstępnie nastawione
1,5 bar)
Wydajność napeł-
niania
z wkładem o pojemności
4 - 30 l
0,5 m
3
/h przy Δp 1,5 bar
z wkładem o pojemności
2,5 l
0,3 m
3
/h przy Δp 1,5 bar

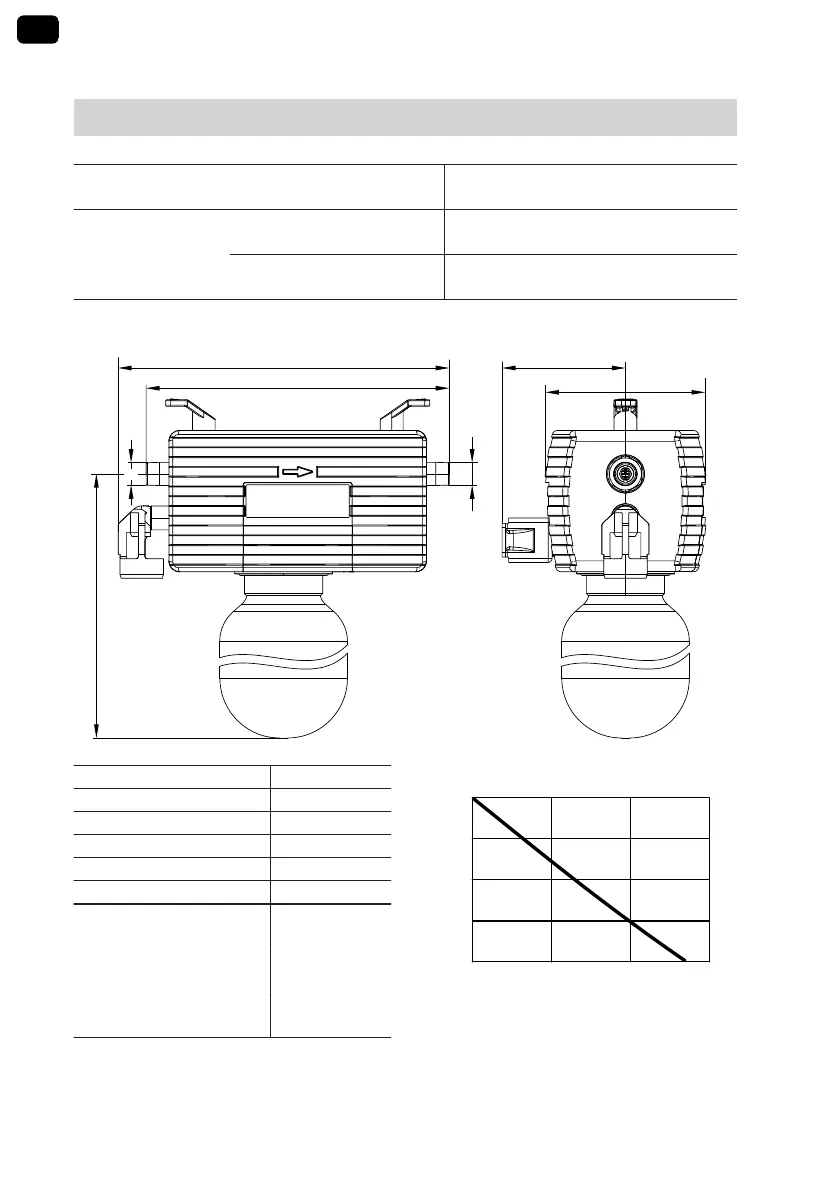

Wymiary
a
f
c
b
e
d
a
Średnica znamionowa DN 20
a mm R ½
b mm 305 do 327
c mm 279
d mm 91 do 113,5
e mm 148
f z wkładem
■ 2,5 l mm 263
■ 4 l mm 365
■ 7 l mm 562
■ 14 l mm 1017
■ 30 l mm 922
Natężenie przepływu bez wkładu
Ciśnienie wyjściowe w bar
0
1
1,5
2
2,5
3
0,25 0,5 0,75
Natężenie przepływu w m³/h
PL
Dane techniczne
(ciąg dalszy)
5593079
