34
Si de l'eau coule depuis l'entonnoir
d'écoulement, cela signifie que le
clapet anti-retour à la sortie est
défectueux ou encrassé : Nettoyer
ou remplacer la cartouche du sépa-
rateur système.
2. Fermer les deux vannes à bille d'en-
tretien et retirer l'appareil de
mesure.
3. Remonter le bouchon du manomè-
tre.

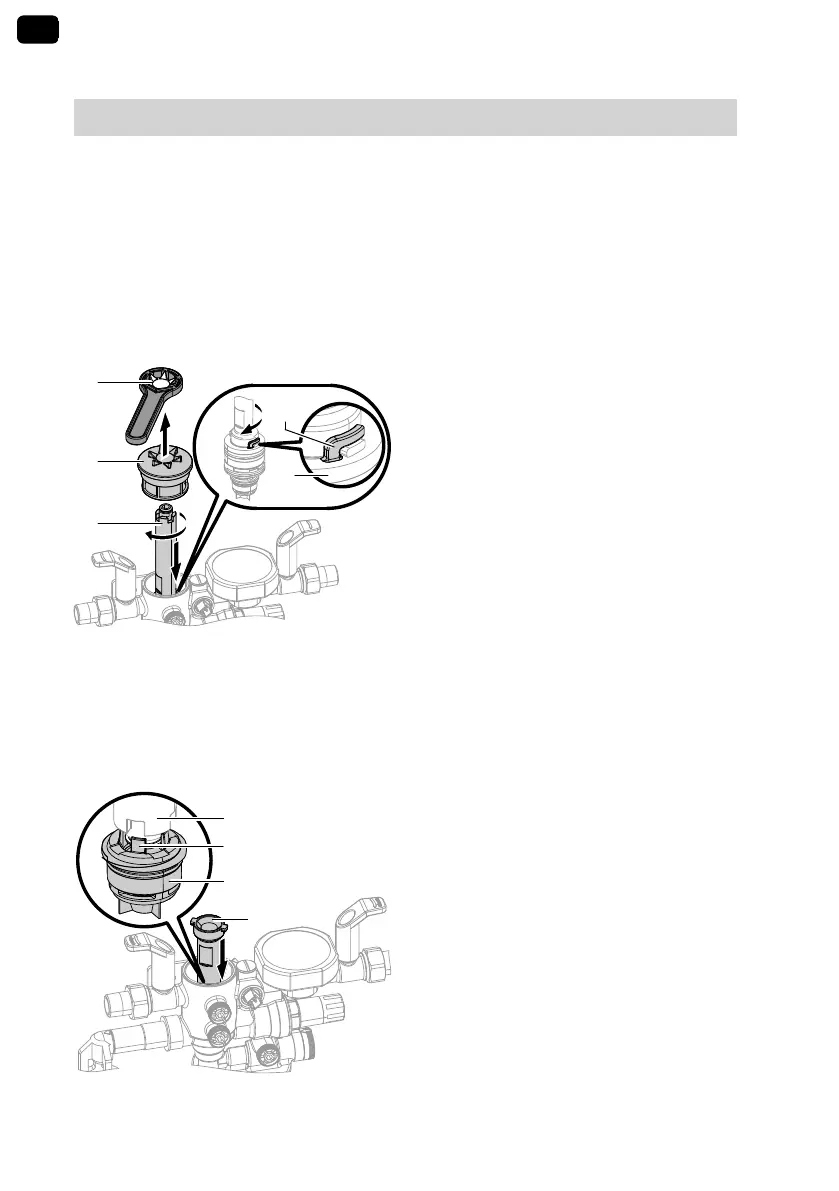

Démontage du séparateur système
Le démontage du séparateur système
est nécessaire en présence d'un défaut
ou si sa cartouche doit être nettoyée.
1. Fermer les dispositifs de verrouil-
lage à l'entrée et à la sortie, puis
retirer le boîtier.
2.
Démonter le bouchon Bavec la clé
d'entretien
A
.
3. A l'aide de l'outil de remplacement
C
, tourner la cartouche du sépara-
teur système
D
dans le sens des
aiguilles d'une montre et la retirer.
Les deux ergots de l'outil doivent
atteindre les languettes
E
de la
cartouche.
4. Nettoyer la cartouche du séparateur
système à l'eau claire.
Démontage RV 2
1. Retourner l'outil de remplacement
C
et le placer sur le clapet anti-
retour 2 (RV 2)
F
depuis le haut.
L'outil doit s'engager dans l'ergot
G
du RV 2.
2. Extraire le RV 2 en le tournant dans
le sens inverse des aiguilles d'une
montre.
3. Assemblage dans l'ordre inverse du
démontage.
4. Rouvrir les dispositifs de verrouil-
lage à l'entrée et à la sortie.
FR
Entretien
(suite)
