EXT+
EXT-
M
PA
X
VLED
B1
B2
S+
S-
F2
F1
SR
-L
+12V
M
M
CA
+
-
Circuito di illuminazione numero
civico. Utilizzare solo circuito fornita
nella confezione.
Backlit house number plate li-
ghting circuit Only use the lighting
supplied

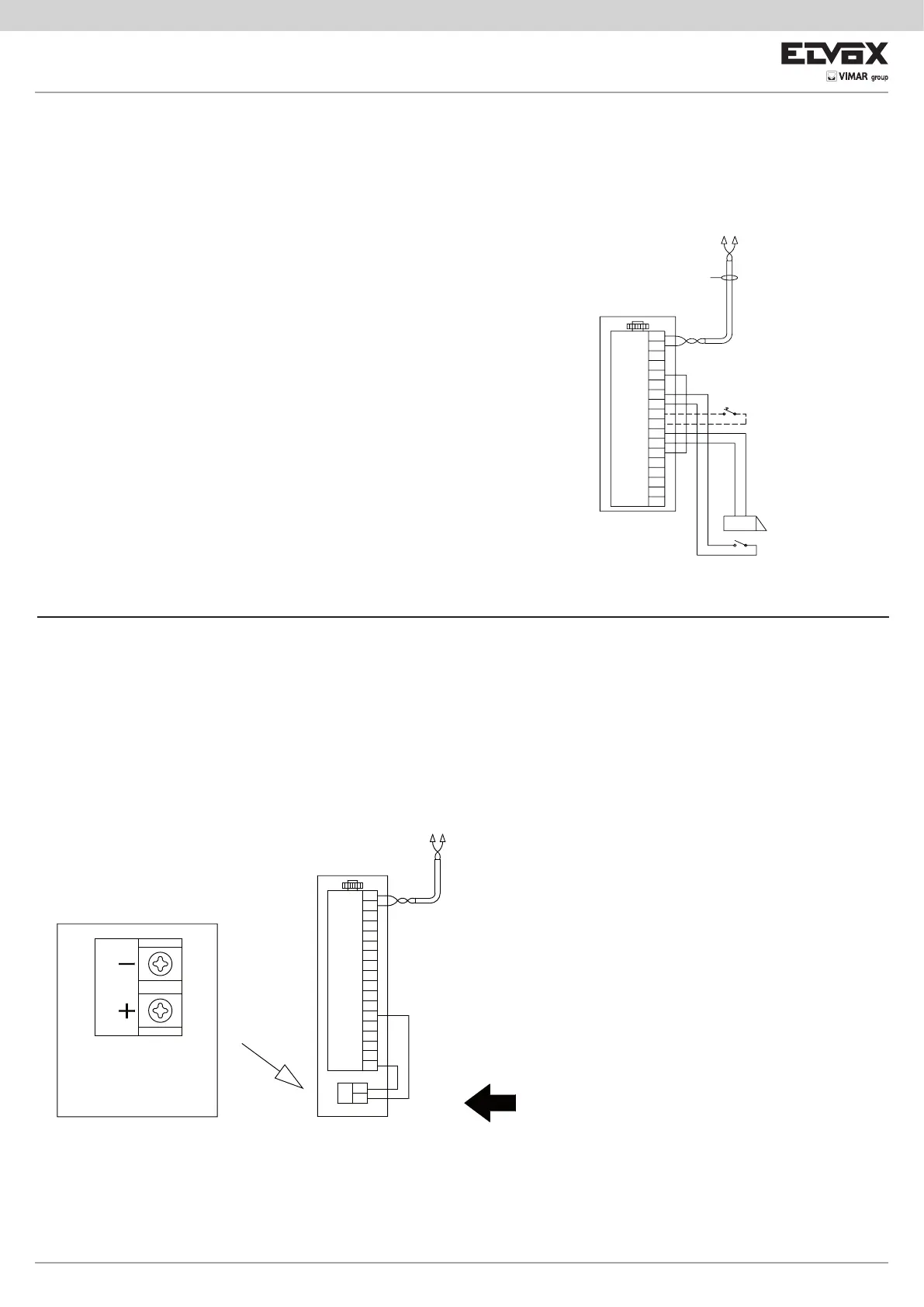

Collegamento
Perform wiring
Variante/ Version (SI659)
Unitàelettronicaatastiemoduloconcartellonumerocivicoretroilluminato/Electronicunitwithbuttonsandmodulewithbacklithouse
number plate.
Montante
Cable riser
Variante / Version (SI695)
CollegamentopersegnalazionePorta/Cancelloaperto/WiringforDoor/Gateopenindication.
CA
M
M
+12V
-L
SR
F1
F2
S-
S+
B2
B1
VLED
X
PA
M
EXT-
EXT+
2
1
P2
P2- Sensoreportaaperta(N.A.aportachiusa)/Dooropensensor(N.O.withdoorclosed)
Montante
Cable riser
