Descrizione morsettiera di collegamento
Funzione dei morsetti
CA-
Ingresso programmabile tramite software di congurazione (es. comando apertura serratura, sensore per segnalazio
-
ne porta aperta, comando attuazione disponibile nell’impianto).
Nota: collegare ad un contatto pulito isolato di tipo SELV.
CA+
5V-
Alimentazione supplementare esterna, 5V DC.
Attenzione: è necessario rispettare la polarità nel collegamento.
5V+
5V- 5V+CA+CA-
g
h
b
c
d
e
a
f

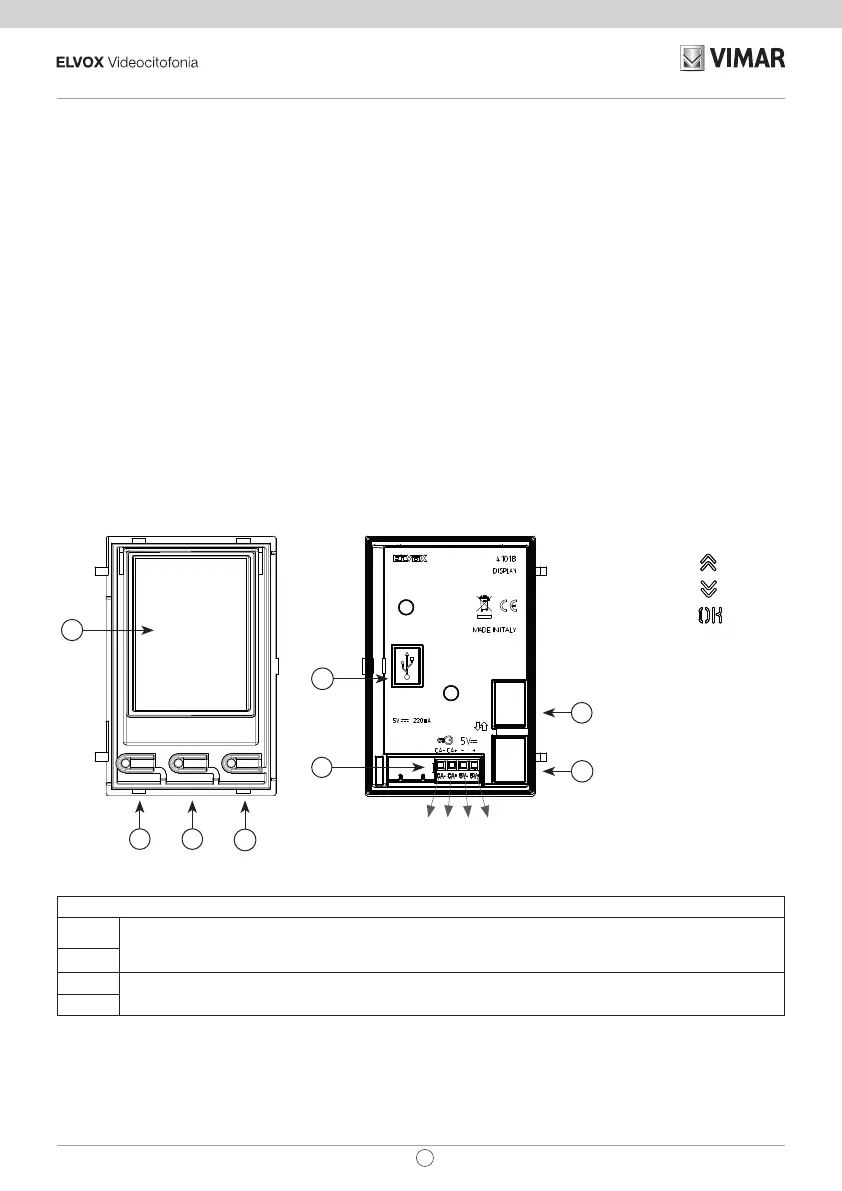

a) Display 3,5”
b) Pulsante
(UP)
c) Pulsante
(DOWN)
d) Pulsante
(OK)
e) Connettore Mini USB per
collegamento ad un PC.
f) Morsettiera di
collegamento estrabile
g) Connettore per il
collegamento al modulo
elettronico precedente
h) Connettore per il
collegamento al modulo
elettronico successivo
Viste frontale e posteriore
2. Caratteristiche
2.1. Caratteristiche
• Il display da 3.5” ha le seguenti caratteristiche: 320 x 480 pixel, 65K colori, 500 lux.
• Il dispositivo deve essere sempre accompagnato da un modulo audio video 41005 o di un modulo audio 41002 (non è previsto
l’uso con il modulo audio base 41000) in impianti con tecnologia Due Fili Plus oppure da un modulo audio video 41006.1 in
impianti con tecnologia IP.
• Alimentazione: da modulo elettronico audio o audio-video, tramite specico cablaggio. Assorbimento massimo: 220 mA. Nel col
-
legare i moduli, rispettare il limite massimo di corrente erogabile dallo specico modulo Audio/video in uso; qualora sia necessario
fornire un’alimentazione indipendente al modulo display, il dispositivo è dotato di un ingresso per un alimentatore supplementare
sui morsetti 5V+ e 5V- con caratteristiche di tensione 5V DC ± 5% e corrente minima 220 mA.
Il collegamento di un alimentatore supplementare disabilita l’ingresso di alimentazione dal modulo Audio/video collegato; quest’ul
-
timo deve essere a sua volta alimentato per permettere il corretto funzionamento del modulo display.
• Temperatura di funzionamento: -25° C / +55° C.
• Grado di protezione IP54
• Grado di protezione contro gli impatti IK08 (Pixel), IK09 (Pixel Heavy)
Nota: La distanza massima dei collegamenti è 10 m.
3
IT
41018
