Morsetti:

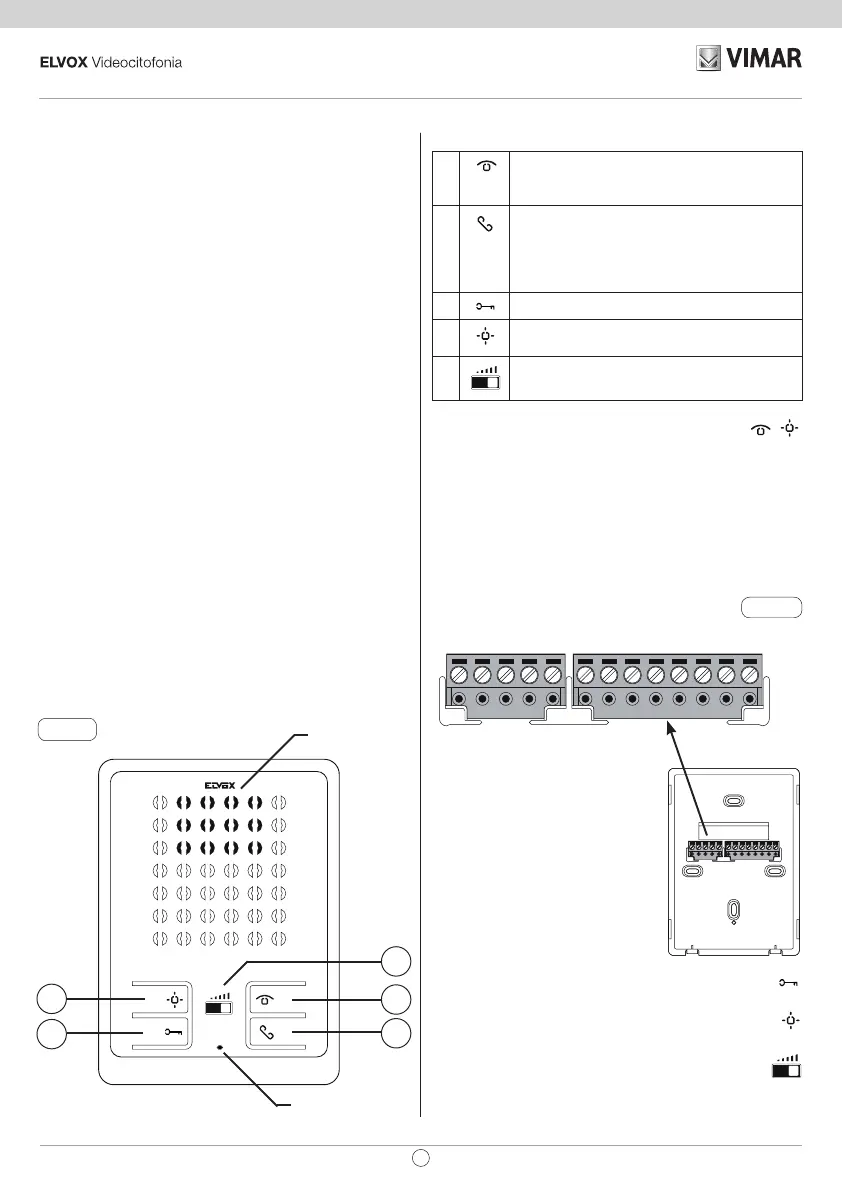

Fig. 1
Descrizione
Citofono viva voce bicanale in materiale termoplastico con al-
toparlante per chiamata elettronica. Munito di 4 tasti dedicati
alle funzioni primarie della citofonia per: apriporta, autoaccen-
sione, servizi ausiliari (luce scale), conversazione. E’ possibile
inoltre eettuare la regolazione del volume interno della fonica,
la regolazione del volume suoneria ed esclusione della stessa.
Sistema vivavoce con modalità di comunicazione “parla-a-
scolta”. Predisposto per ssaggio a parete, tramite viti e tas-
selli, o su scatole di derivazione rettangolari o rotonde.
Da utilizzare con alimentatore art. 0931 o 6680 e modulo d’in-
terfacciamento art. 6560.
Prima di procedere all’installazione leggere attentamente
le istruzioni per avere un quadro completo sulle caratteri
-
stiche, funzioni e prestazioni.
Caratteristiche tecniche
• Citofono in ABS
• Installazione da esterno parete o ad una scatola. Applica-
bile a muro con tasselli oppure ad una scatola da incasso
3 moduli (Vimar V71303, V71703) o rotonda da 60 mm
(Vimar V71001, V71701).
Il circuito è connesso al mobile cioè alla parte movibile, la
morsettiera rimane solidale al fondo.
• Colore standard bianco
• Temperatura di funzionamento: 0° a 40°C
• Suoneria elettronica: con diversicazione delle chiamate
tra chiamata da targa, intercomunicante e fuoriporta.
• Uscita per suoneria supplementare Art. 860A o relè art.
0170/101.
• Ingresso per chiamata fuori porta con suoneria distinta dalla
chiamata da targa.
• Dimensioni: 102x142x23 mm
Microfono
Altoparlante
E
A
B
D
C
A Autoaccensione: per l’autoinserimento/auto-
accensione o l’attivazione di un servizio ausi-
liario.
B
Parla/Ascolta: Attiva/disattiva la comunica-
zione. All’arrivo di una chiamata esterna o in-
tercomunicante si deve premere e mantenere
premuto il tasto B (parla/ascolta) per attivare la
comunicazione.
C
Serratura: per comando apertura serratura.
D
Ausiliario (Luce scale): per l’attivazione di un
servizio ausiliario.
E
Regolazione del volume della suoneria ed
esclusione suoneria
Pulsanti e regolazioni frontali:
Descrizione Morsettiera:
1: Ricevitore
2: Microfono
3: Comune fonica
6E: Chiamata da targa esterna
6P: Chiamata fuoriporta
6: Chiamata intercomunicante
6S: Uscita ripetizione di chiamata
per suoneria supplementare.
(Vedi varianti di collega-
mento).
7-4A: Contatto NA (portata 1A 50V) attivato da pulsante
,
per comando apertura serratura.
8-4B: Contatto NA (portata 1A 50V) attivato da pulsante
,
per l’attivazione di un servizio ausiliario.
9-4C: Contatto NA (portata 1A 50V) attivato da pulsante
per l’autonserimento/autoaccensione o l’attivazione di
un servizio ausiliario.
Nota: Per il collegamento dei pulsanti supplementari
,
a seconda della funzione desiderata vedere varianti nella se-
zione schemi di collegamento.
7 6S 6 6P 6E 3 2 1
4C 9 4B 8 4A
Fig. 2
2
IT
6900
