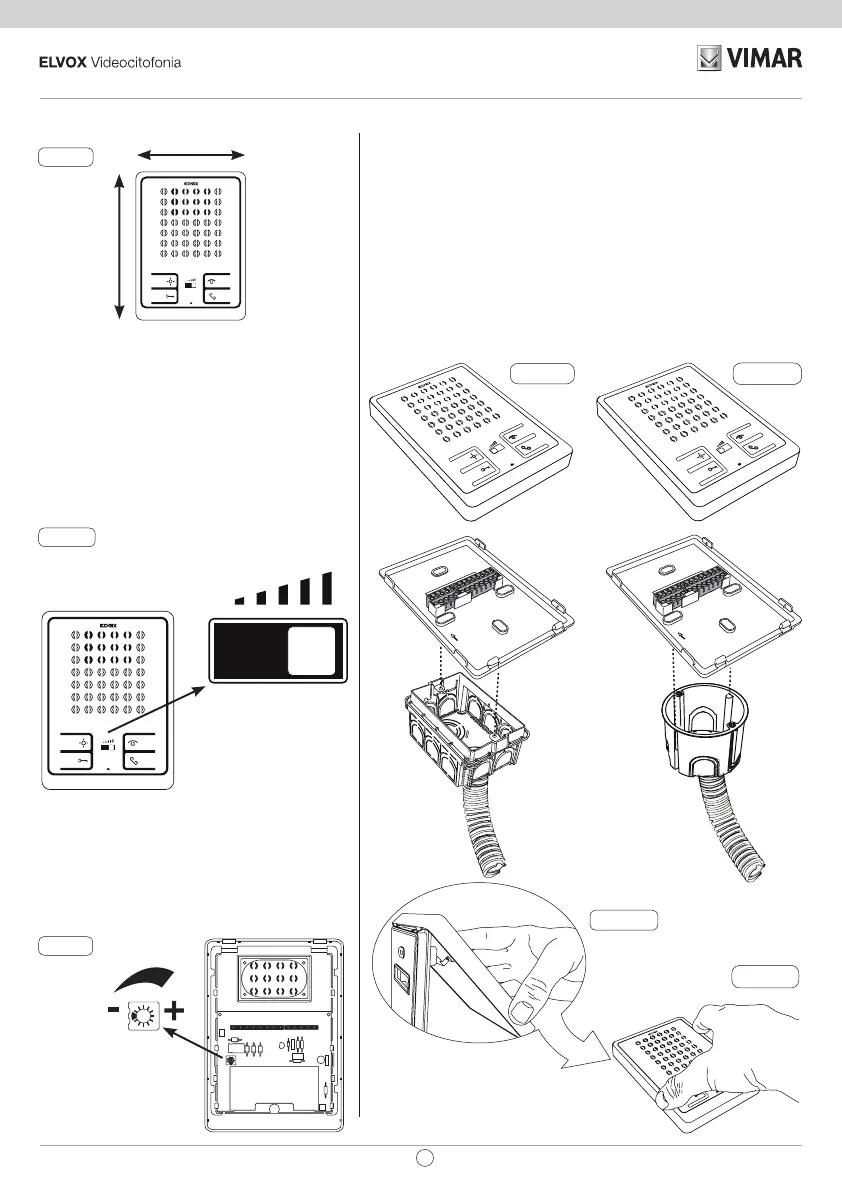

Installazione
Procedura per l’installazione a parete:
• Installare il citofono lontano da fonti lu mi no se e di calore.
• Fissare il fondo del citofono alla scatola verticale da incasso rettan-
golare o rotonda con le relative viti fornite in dotazione (Fig. 6a, 6b),
oppure ssare alla parete mediante due tasselli.
• Si consiglia di installare il citofono ad una altezza di 1,40m dal pavi-
mento al bordo inferiore.
• Eseguire i collegamenti alla morsettiera (vedi schemi di collegamento).
• Chiudere il citofono alloggiando il coperchio, prima nella parte supe-
riore e poi facendo una leggera pressione sulla parte inferiore, no
all’aggancio al fondo (Fig. 7a, 7b).
• Per riaprire il citofono sollevare il coperchio facendo leva con le dita
sul lato inferiore.
Dimensioni:
102 mm
142 mm
Profondità:
23 mm
Regolazioni
Regolazione del volume della suoneria ed esclu-
sione del volume della suoneria
Il selettore “E” permette la regolazione del volume
della suoneria su tre livelli e l’esclusione della
stessa.
La posizione “Suoneria esclusa” (prima posizione a
sinistra) viene segnalata anche da un segno rosso
sul cursore
.
Fig. 3
Fig. 6A
Fig. 6B
Fig. 7A
Fig. 7B
Regolazione volume di conversa-
zione (da targa verso il citofono)
All’interno del citofono, sulla scheda è presente
un trimmer che permette di eettuare al momento
dell’installazione una regolazione del volume di con-
versazione sull’altoparlante del citofono.
Fig. 5
Fig. 4
Volume minimo
Volume massimo
Volume medio
Suoneria esclusa
3
IT
6900
