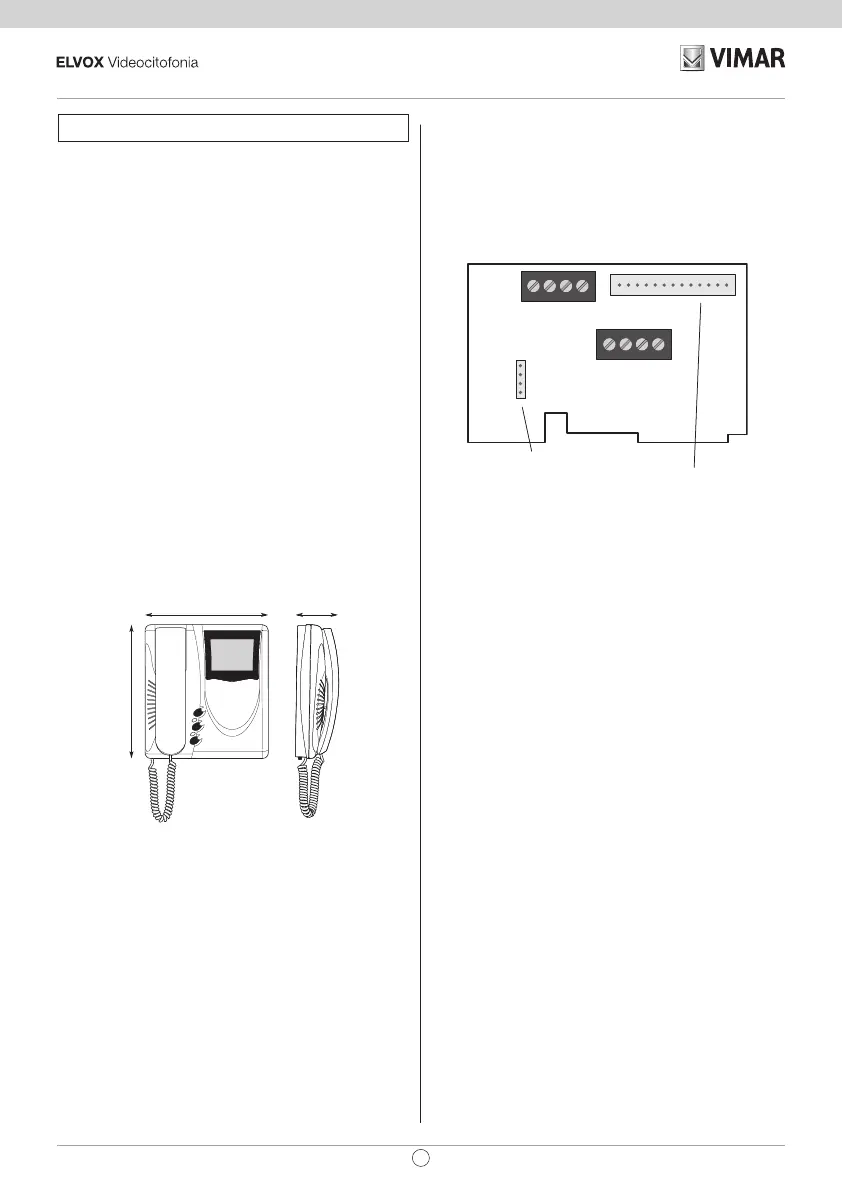

Fig. 1
Caratteristiche tecniche videocitofono
- Videocitofono da esterno parete in ABS
- Piastra di aggancio e tasselli per il fissaggio a parete o sca-
tola a 3 moduli.
- TFT LCD 3,5”
- Circuito elettronico su schede intercambiabili.
- Segnale video standard CCIR 625 linee 50 quadri per 6329,
PAL per 6329/C, 6329/CD.
- Banda passante video 4 MHz
- Temperatura di funzionamento da 0° a +40° C.
- Suoneria elettronica.
- Ingresso per chiamata fuori porta con suoneria distinta dalla
chiamata da targa.
- Uscita per suoneria supplementare Art. 860A.
- Alimentazione data dal bus.
- Ingresso per alimentazione supplementare (Art. 6923) nel
caso in cui l’impianto preveda l’accensione di più di due mo-
nitor contemporaneamente.
DESCRIZIONE
Gli art. 6329, 6329/C e 6329/CD sono videocitofoni della serie
Giotto rispettivamente con schermo in B/N (6329) e colori
(6329/C, 6329/CD) per impianti videocitofonici Due Fili Plus.
È fornito di serie di 3 pulsanti, uno per l’apertura della serra-
tura, uno per l’autoaccensione del videocitofono nell’impianto
anche quando non è stato chiamato ed uno per servizio luce
scale. Fornito di regolazione del volume di chiamata per 3 li-
velli e l’esclusione della chiamata. Le segnalazioni luminose di:
chiamata esclusa, chiamate inevase senza risposta, servizi non
disponibili e porta/cancello aperto, sono segnalate tramite i due
LED (rosso e verde) presenti nel videocitofono.
L’installazione del videocitofono può avvenire in versione da
esterno parete, con la staffa (R684) fornita con il videocitofono,
o in versione da tavolo con l’ausilio dei kit di trasformazione
art. 661A o 661F.
* L’Art. 6329/CD è predisposto per l’utilizzo con gli apparecchi
acustici delle persone audiolese. Per attivarlo, selezionare la
posizione “T” dell’apparecchio acustico.
Morsettiera di collegamento e connettori
3, 4) Collegamento suoneria supplementare.
1, 2) Linea BUS.
12 +, 13 - ) Alimentazione supplementare per monitor con ali
-
mentatore art. 6923.
V3, M) Collegamento per pulsante di chiamata fuoriporta.
CN1) Collegamento per videocitofono.
Il manuale istruzioni è scaricabile dal sito www.vimar.com
R684
BL BIRO A+ CAA- VARIAT.
SERR.
SERIALE
PRG.
T1
T2
T3
T4
VIDEO
ELVOX
CS2350
271103
4 3 2 1
A S
+
BUS
12 13 V3 M
EXT. 24V
F.P.
+ -
CN2
C
B
A
CN1
1
1
2
4
5
6S
6P
-
+
T1
T2
T3
T4
Per art. 6153/682
RESET
SERRATURA
Per art. 6009 o
6009/C
Stabilizzazione
segnale video
TR1
TR2
Stabilizzazione
segnale video
Per monitor
220 mm
71 mm
204 mm
2
IT
6329, 6329/C, 6329/CD
