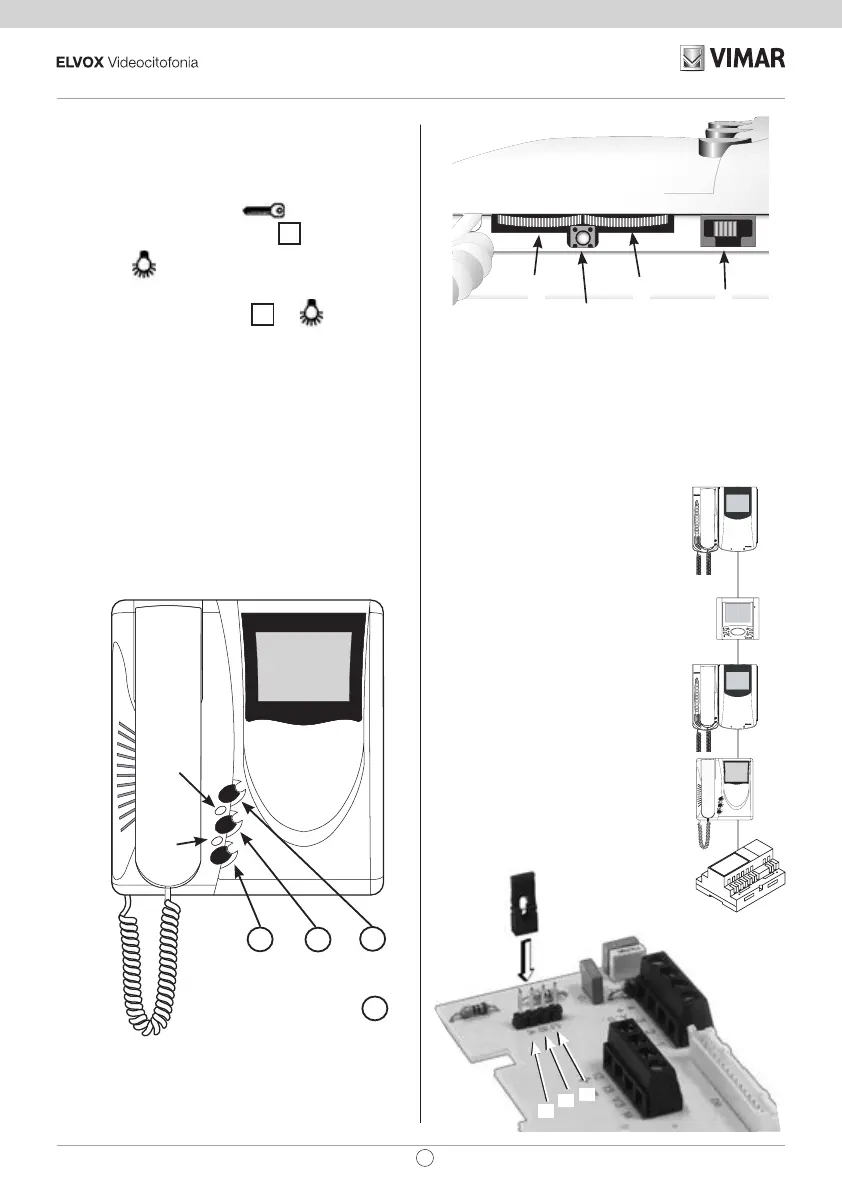

Controlli e regolazioni (Fig. 3 - 4)
A - Regolazione volume ed esclusione suoneria.
B - Regolazione luminosità.
C - Regolazione contrasto per 6329, e colore per 6329/C, 6329/
CD.
D - Pulsante comando serratura
.
E - Pulsante autoaccensione impianto
.
F - Pulsante
per servizio ausiliario, 1° relè del 1° attua-
tore art. .
Premendo assieme i pulsanti
ed , si attiva un 2°
servizio ausiliario, 2° relè del 1° attuatore art. 69RH.
G - Pulsante RESET per programmazioni videocitofono.
H - LED suoneria esclusa. Si accende di luce fissa quando la
suoneria è stata esclusa tramite il cursore “A” e lampeggia
quando sono state rifiutate delle chiamate (led rosso).
I - LED porta aperta. Negli impianti in cui tale funzione è stata
utilizzata, il LED rimane acceso di luce fissa quando la
porta/cancello è aperta (led verde).
STABILIZZAZIONE SEGNALE
VIDEO
Sulla scheda di interconnessione del
videocitofono (nella piastra di fissaggio)
è presente un connettore (A-B-C) ed un
ponticello per la stabilizzazione del se-
gnale video (Fig. 9). Questo ponticello
deve essere utilizzato negli impianti dove
sono presenti più apparecchi (citofoni/vi-
deocitofoni) collegati in serie (Fig. 8).
Spostare il ponticello solo dell’ultimo ap-
parecchio nella posizione “B” e mante-
nere i ponticelli degli altri nella posizione
iniziale “A”.
Per altre configurazioni di collegamento
vedere: la “TABELLA TERMINAZIONE
PER IMPIANTI DUE FILI ELVOX “ ri-
portata nella sezione schemi di collega-
mento.
A
B
C
Fig. 9
Fig. 8
B
A
A
A
3
IT
6329, 6329/C, 6329/CD
