Vimar Elvox Giotto Series User Manual

Punti di fissaggio
L’installazione della piastra può avvenire utilizzando una sca-
tola da incasso da 3 moduli (orizzontale o verticale) o con tas-
selli a pressione.
INSTALLAZIONE
- Installare il monitor lontano da fonti lu mi no se e di ca-
lore.

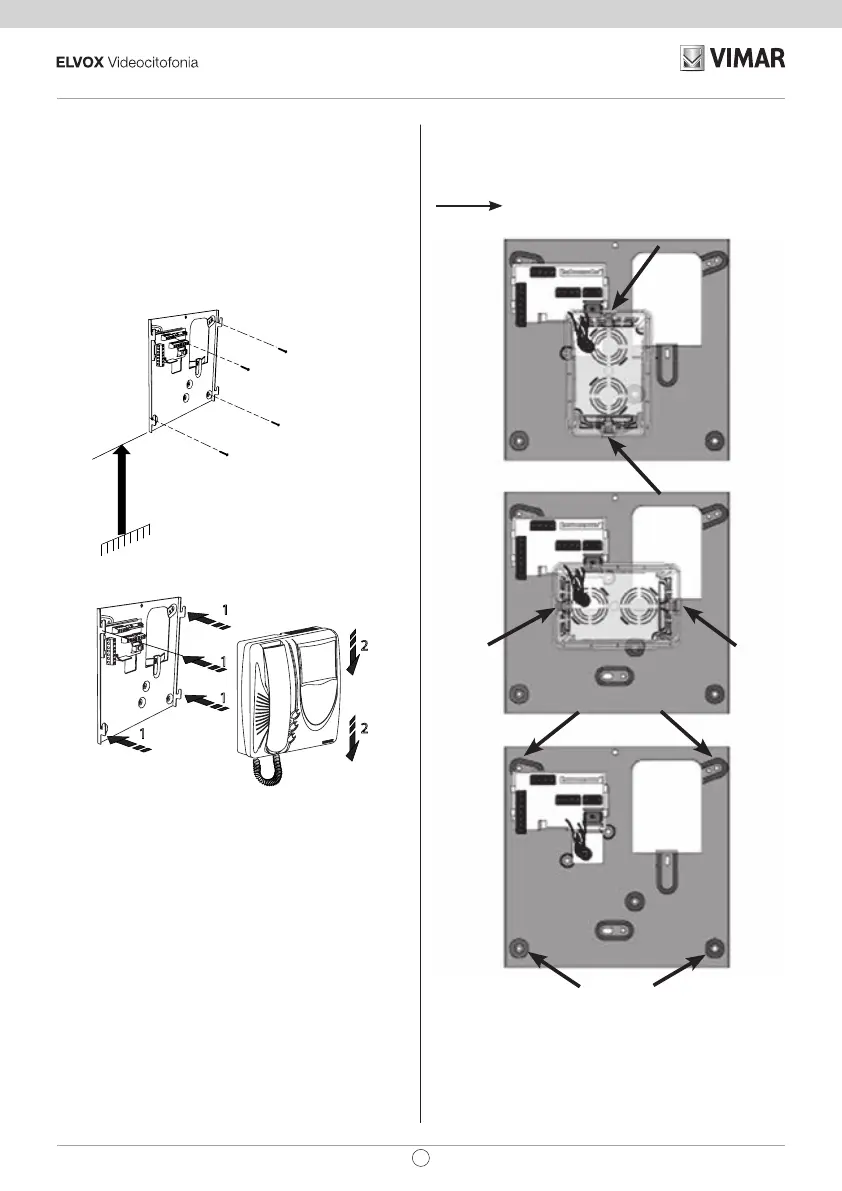

- Fissare la piastra d’ag gan cio monitor alla parete a circa 1,40
m dal bor do inferiore al pa vi men to (Fig. 5).
- Eseguire i collegamenti sulla morsettiera del monitor.
- Inserire il monitor seguendo il senso delle frecce 1 e 2 (Fig.
6).
1,40
Fig. 5
1
1
1
2
2
1
Fig. 6
Fig. 7
4
IT
6329, 6329/C, 6329/CD
