Bornier de connexion :
1, 2 Deux paires de bornes pour Bus Due Fili.
12V Raccordement sonnerie supplémentaire (référence positif 12 V).
CH Connexion sonnerie supplémentaire (répétition d’appel) ou signali-
sation « Alerte » (consulter le paragraphe correspondant).
FP Entréepour appel palier local (référence à la borne M).
La distance maximale de connexion est de 10 m.
Après avoir procédé à sa configuration via SaveProg, il est possible
de l'utiliser comme entrée pour la fonction Alerte (consulter le para-
graphe correspondant).
M Référence masse.

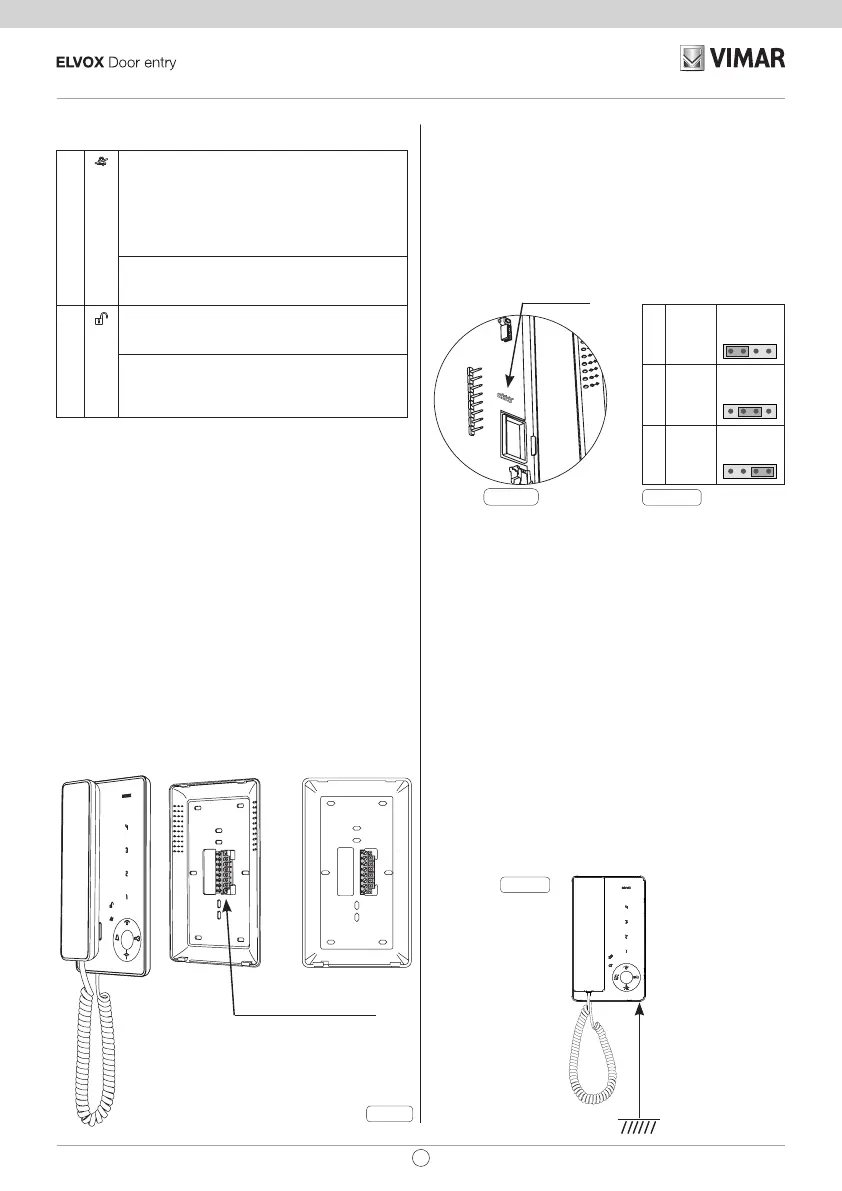

Fig. 2
Bornier de connexion
Signalisations
F En fonctionnement normal :
- Clignotante : indique que l’interphone reçoit un appel
(depuis la platine ou un appareil intercommunicant).
- Allumée : exclusion de la sonnerie.
- Allumée avec clignotement (clignotement de 0,1 s,
cycle 1 s) : signale la présence éventuelle d’appels
perdus. Y compris en cas de sonnerie validée.
En mode programmation :
- Clignotante : indique que l'on est en phase de program
-
mation.
G
En fonctionnement normal :
- Allumée : signale la porte ouverte si au moins une pla-
tine dispose du capteur relié entre les bornes PA et M.
En mode réglage :
- Clignotante : indique que l’interphone est en phase de
réglage du volume de la sonnerie ou du choix de la mé
-
lodie.
Installation
Montage en saillie
- Installer l’interphone loin de sources lumineuses et de chaleur.
- Pour ouvrir l’interphone, soulever le couvercle en retenant la partie infé-
rieure avec les doigts ; introduire éventuellement un tournevis dans les
deux points d’encastrement présents sous l’interphone pour séparer le
couvercle du fond (Fig. 6).
- Fixer le fond de l’interphone (Fig. 5) : directement au mur à l’aide de
deux goujons ou à une boîte d’encastrement rectangulaire unifiée à
trois modules (type Vimar V71303) installée verticalement ou à une
boîte d’encastrement ronde (de 60 ou 70 mm). L’emballage comprend
: 2 goujons à utiliser pour la fixation en saillie et deux vis à utiliser pour
la fixation sur la boîte ronde.
- Il est conseillé d'installer l’interphone à 1,40 m du sol (mesure prise au
bord inférieur).
- Réaliser le câblage à partir des schémas de connexion au bornier bran-
ché au fond de l’interphone.
- Fermer le poste en emboîtant le couvercle, d'abord sur la partie supé-
rieure puis en appuyant légèrement sur la partie inférieure, jusqu'à ce
qu'il s'emboîte sur le fond (Fig. 7).
Fig. 4
1,40 m
Fig. 3A
Fig. 3B
A OPEN
OPEN 100 50
OPEN 100 50
OPEN 100 50
B 100 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
C 50 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
Terminaison bus
15
FR
TAB: 7509
Terminaison bus pour la stabilisation du
signal vidéo
Un connecteur de terminaison bus A-B-C (OPEN-100-50) est installé à
l'intérieur de l'interphone pour la stabilisation du signal vidéo.
Selon la conguration de la connexion (interphones/portiers-vidéo reliés en
série ou en dérivation à un distributeur), régler le pontet sur le connecteur
A-B-C (OPEN-100-50) en suivant les indications de la note Terminaison
bus pour installations DUE FILI ELVOX ci-dessous, dans la section dédiée
aux schémas de connexion.
