Caja de bornes de conexión:
1, 2 Dos pares de bornes para Bus Due Fili.
12V Conexión timbre adicional (referencia positivo 12 V).
CH Conexión timbre adicional (repetición de llamada) o bien señaliza-
ción de “Alerta” (consulte el apartado correspondiente).
FP Entrada para pulsador de llamada desde fuera de la puerta (refe-
rencia al borne M).
La distancia máxima de conexión es de 10 m.
Mediante la configuración realizada por SaveProg se puede utilizar
como entrada para la función Alerta (consulte el apartado corres-
pondiente).
M Referencia a masa.

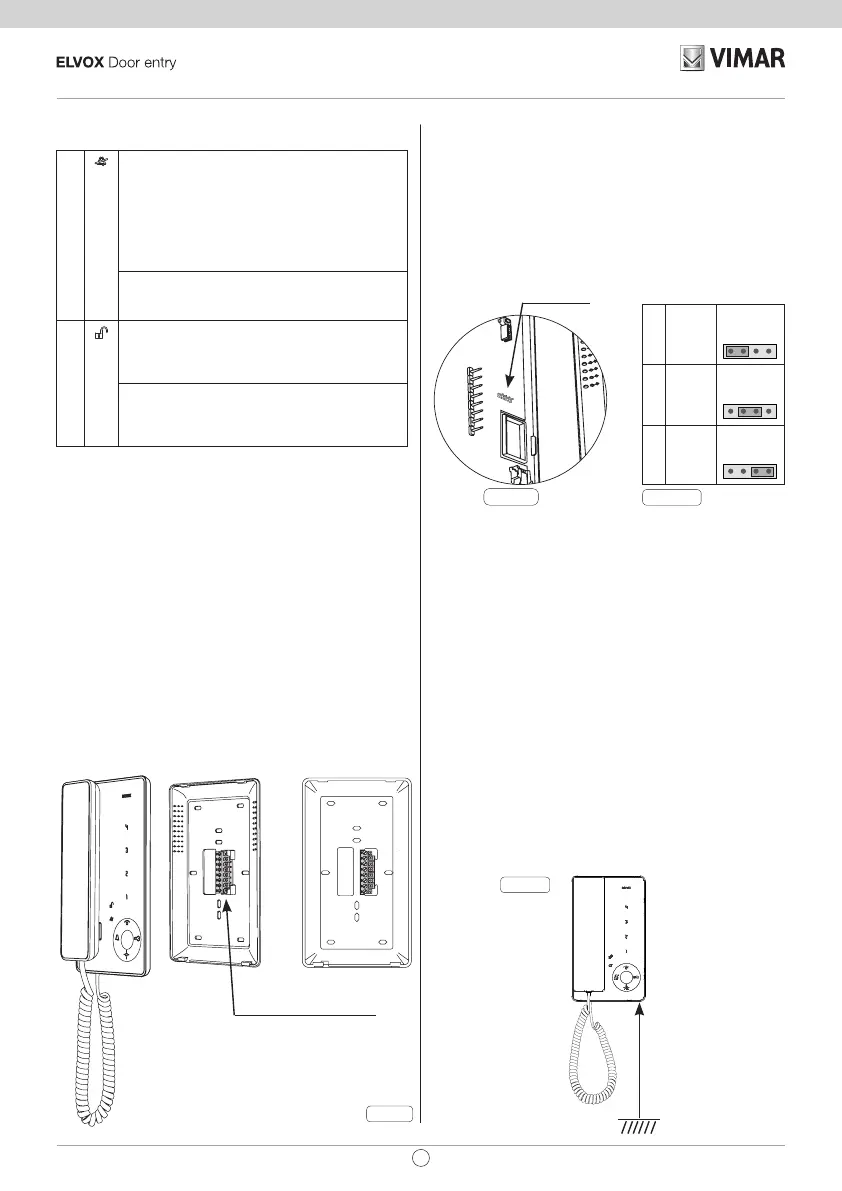

Fig. 2
Regleta de conexión
Señalizaciones:
F Funcionamiento normal:
- Luz parpadeante: indica que el portero automático
está recibiendo una llamada (desde la placa externa
o desde el aparato intercomunicante).
- Luz fija: timbre excluido.
- Luz fija con parpadeo (parpadeo de 0,1 s, ciclo de 1
s): indica la posible presencia de llamadas sin con-
testar, también en caso de timbre activado.
Funcionamiento en programación:
- Luz parpadeante: indica que se encuentra en estado de
programación.
G
Funcionamiento normal:
- Luz fija: indica que la puerta está abierta si al menos
en una placa está instalado el sensor y está conec-
tado entre los bornes PA y M.
Funcionamiento en ajuste:
- Luz parpadeante: indica que el portero automático
está en fase de ajuste del volumen del timbre o se
-
lección del tono.
Montaje
Montaje de superficie
- Instale el portero automático lejos de fuentes luminosas y de calor.
- Para abrir el portero automático, levante la tapa presionando con los
dedos en su parte inferior o bien introduzca un destornillador en los
dos puntos de encaje debajo del aparato para separar la tapa del fondo
(Fig. 6).
- Sujete el fondo del portero automático (Fig. 5): directamente a la pared
con dos tacos o bien a una caja de empotrar rectangular unificada de
tres módulos (tipo Vimar V71303) instalada verticalmente o una caja
de empotrar redonda (de 60 o 70 mm). Se suministran en dotación: 2
tacos para fijación directamente a la pared y 2 tornillos para fijación en
caja redonda.
- Se recomienda instalar el portero automático a una altura de 1,40 m
desde el suelo hasta el borde inferior.
- Realice el cableado según los esquemas de conexión a la caja de bor-
nes conectada al fondo del portero automático.
- Cierre el portero automático sujetando la tapa, primero en la parte su-
perior y luego ejerciendo una ligera presión en la parte inferior, hasta
enganchar con el fondo (Fig. 7).
Fig. 4
1,40 m
Fig. 3A
Fig. 3B
A OPEN
OPEN 100 50
OPEN 100 50
OPEN 100 50
B 100 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
C 50 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
Terminación Bus
27
ES
TAB: 7509
Terminación Bus para la estabilización de la
señal de vídeo
En el interior del portero automático hay un “conector de terminación BUS”
A-B-C (OPEN-100-50) para la estabilización de la señal de vídeo.
Según la conguración de conexión (porteros automáticos/videoporteros
conectados en serie o derivados a un distribuidor), puentee el conector
A-B-C (OPEN-100-50) como se describe en la nota “Terminación BUS
para equipos DUE FILI ELVOX” incluida en el apartado de esquemas de
conexión.
