Descrizione
Citofono Tab da parete per sistema Due Fili con microtelefono, altopar-
lante per chiamate elettroniche, tastiera capacitiva per funzioni citofoniche
e chiamate intercomunicanti. Munito di 4 tasti dedicati alle funzioni princi-
pali della videocitofonia per: apertura serratura, autoaccensione, servizio
ausiliario (luce scale), esclusione suoneria e di 4 tasti supplementari pro-
grammabili che permettono di attuare fino a 4 funzioni ausiliarie o chiamate
intercomunicanti.
E’ possibile effettuare le regolazioni: del volume suoneria, esclusione suo-
neria con l‘attivazione della funzione “Esclusione suoneria” e la selezione
del tipo suoneria. Possibilità di differenziare le suonerie per le chiamate da
diversi punti, per esempio: targa esterna, chiamata fuoriporta, chiamata
intercomunicante.
Segnalazioni tramite LED di “porta/cancello aperto” e di “Chiamate senza
risposta” (fino a 4 chiamate).
Da utilizzare in sistemi Due Fili Plus.
L’articolo 7509/D è dotato di funzione per portatori di apparecchi acustici.
Prima di procedere alla programmazione leggere attentamente le
istruzioni per avere un quadro completo sulle caratteristiche, fun-
zioni e prestazioni.
Caratteristiche tecniche
• Citofono da esterno parete in ABS con finitura lucida a specchio sul
frontale.
• Predisposto per installazione da esterno parete per il fissaggio alla
parete o ad una scatola (applicabile direttamente al muro con tasselli
oppure ad una scatola da incasso rettangolare unificata 3 moduli tipo
Vimar V71303 o scatole da incasso rotonde da 60 o 70 mm).
• E’ possibile l’installazione in versione da tavolo mediante l’accessorio
base da tavolo 753A e la borchia di interconnessione 753B (acquistabili
separatamente).
• Tastiera a sfioramento.
• Alimentazione da bus Due Fili
• Assorbimento:
- in standby: 7mA
- corrente massima in conversazione: 60mA
- corrente di picco limitata al tempo di chiamata: 100mA
• Temperatura di funzionamento: 0° ÷ 40°C
• Suoneria elettronica: con diversificazione delle melodie tra chiamata da
targa, intercomunicante e fuoriporta.
• Le suonerie sono selezionabili tra 10 melodie diverse.
• Uscita per suoneria supplementare Art. 860A o relè art. 0170/101.
• Ingresso per chiamata fuori porta.
• Dimensioni citofono: 105x180x35 mm
Tasti:
Nel caso il citofono sia a riposo o in occupato, i tasti de-
vono essere premuti per almeno 0.4 s. In qualunque altro
stato sono “rapidi”.
A Autoaccensione: per l’autoinserimento/autoaccensione
del citofono (di default verso la targa Master).
B
Esclusione della suoneria: Attiva/Disattiva l’esclusione
della suoneria con citofono a riposo. Durante una chiamata
da posto esterno, disattiva la suoneria per la chiamata cor-
rente e per tutte le successive.
In conversazione commuta l’amplificazione dell’audio ri-
cevuto di + 3 dB. Permane anche spegnendo il citofono.
Funziona per tutte le chiamate.
C
Serratura: comando per l’apertura serratura (programma-
zione modificabile con software SaveProg).
D
Ausiliario 1 (Luce scale): Per servizio ausiliario (di default
attiva l’attuatore 1 del relè 69RH o 69PH).
E1
Pulsante 1: Pulsante programmabile per attivazione servi-
zio ausiliario o chiamata intercomunicante (di default attiva
l’attuatore 2 del relè 69RH o 69PH).
E2
Pulsante 2: Pulsante programmabile per attivazione servi-
zio ausiliario o chiamata intercomunicante.
E3
Pulsante 3: Pulsante programmabile per attivazione servi-
zio ausiliario o chiamata intercomunicante (di default attiva
la funzione F1 della targa, l’ultima targa chiamante).
E4
Pulsante 4: Pulsante programmabile per attivazione servi-
zio ausiliario o chiamata intercomunicante (di default attiva
la funzione F2 della targa, l’ultima targa chiamante).
Il manuale istruzioni è scaricabile dal sito www.vimar.com

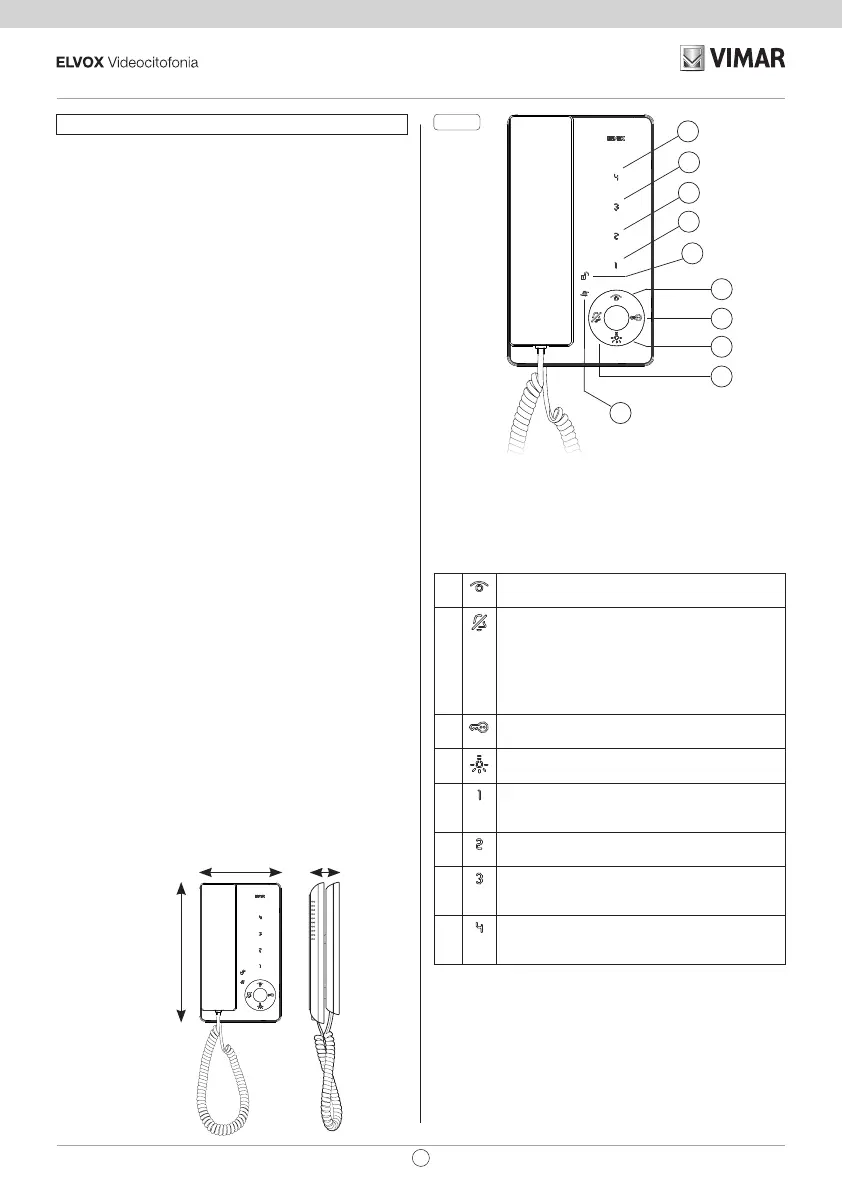

Fig. 1
A
C
D
B
E4
E3
E2
E1
G
F
Dimensioni:
105 mm
180 mm
35 mm
2
IT
TAB: 7509
