Vimar ELVOX TAB 7509

Κλέμα σύνδεσης:
1, 2 Δύο ζεύγη επαφών κλέμας για bus Due Fili.
12V Σύνδεση συμπληρωματικού κουδουνιού (αναφορά στη θετική
επαφή 12V).
CH Σύνδεση συμπληρωματικού κουδουνιού (επανάληψη κλήσης) ή
επισήμανση «Συναγερμού» (ανατρέξτε στη σχετική παράγραφο).
FP Είσοδος για μπουτόν κλήσης από εξώπορτα (με αναφορά στην
επαφή κλέμας M).
Η μέγιστη απόσταση σύνδεσης είναι 10 m.
Μέσω διαμόρφωσης που εκτελείται με το SaveProg μπορεί να χρη-
σιμοποιηθεί ως είσοδος για τη λειτουργία συναγερμού. (ανατρέξτε
στη σχετική παράγραφο).
M Αναφορά γείωσης.

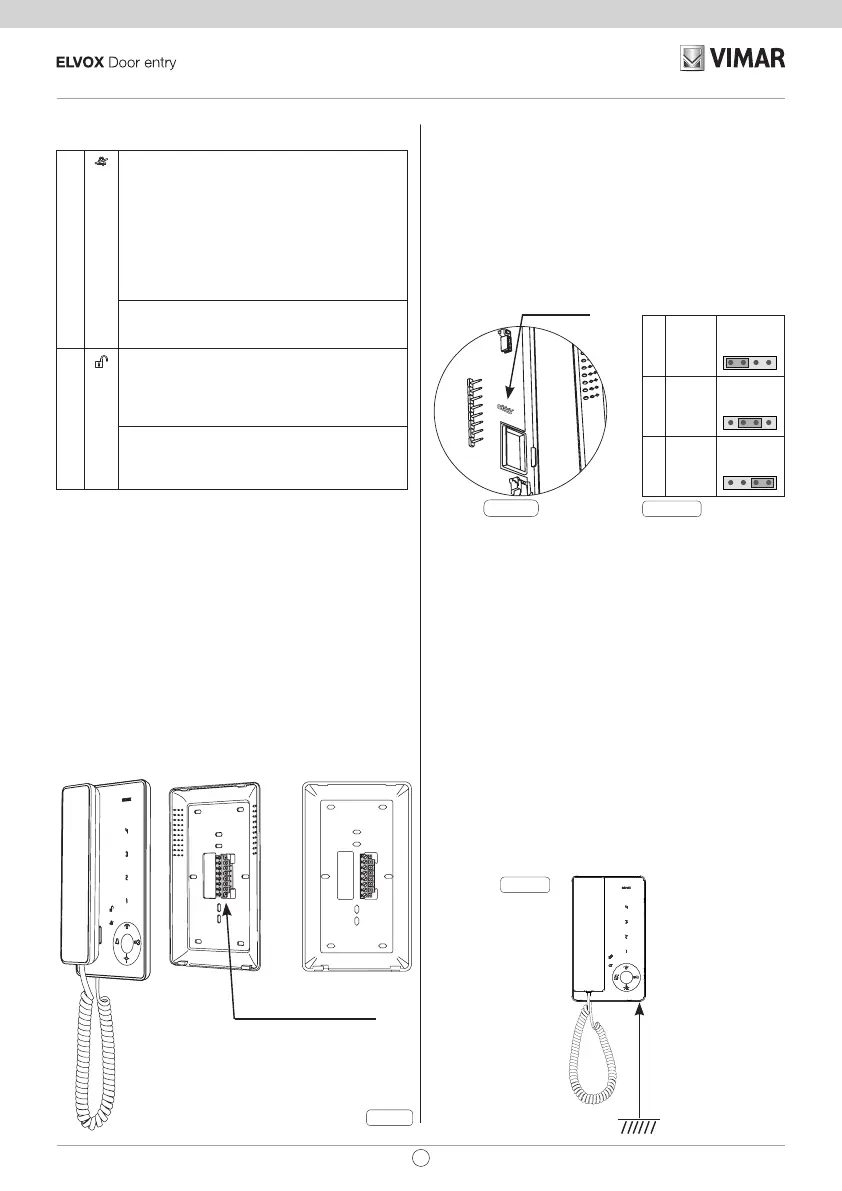

Εικ. 2
Κλέμα σύνδεσης
Επισημάνσεις:
F Στην κανονική λειτουργία:
- Η λυχνία αναβοσβήνει: υποδεικνύει ότι το θυροτηλέ-
φωνο λαμβάνει κλήση (από εξωτερική μπουτονιέρα ή
από συσκευή ενδοεπικοινωνίας).
- Η λυχνία ανάβει σταθερά: το κουδούνι είναι απενεργο-
ποιημένο.
- Η λυχνία ανάβει σταθερά και αναβοσβήνει (αναβο-
σβήνει για 0,1 δευτ., κύκλος 1 δευτ.): υποδεικνύει την
ύπαρξη αναπάντητων κλήσεων. Ακόμη και όταν το
κουδούνι είναι απενεργοποιημένο.
Στη λειτουργία προγραμματισμού:
- Η λυχνία αναβοσβήνει: υποδεικνύει ότι εκτελείται προ
-
γραμματισμός.
G
Στην κανονική λειτουργία:
- Η λυχνία ανάβει σταθερά: επισήμανση ανοικτής πόρ-
τας, εάν σε τουλάχιστον μία μπουτονιέρα έχει εγκαταστα-
θεί ο αισθητήρας και έχει συνδεθεί μεταξύ των επαφών
κλέμας PA και M.
Στη λειτουργία ρύθμισης:
- Η λυχνία αναβοσβήνει: υποδεικνύει εάν το θυροτηλέ
-
φωνο βρίσκεται στη φάση ρύθμισης της έντασης ήχου
του κουδουνιού ή επιλογής της μελωδίας.
Εγκατάσταση
Εξωτερική, επιτοίχια τοποθέτηση
- Εγκαταστήστε το θυροτηλέφωνο μακριά από πηγές φωτός και θερμό-
τητας.
- Για να ανοίξετε το θυροτηλέφωνο, ανασηκώστε το καπάκι χρησιμοποιώ
-
ντας τα δάχτυλά σας ως μοχλό στο πάνω μέρος, ενδεχομένως τοποθε-
τώντας ένα κατσαβίδι στα σημεία σύνδεσης που υπάρχουν κάτω από το
θυροτηλέφωνο, για να διαχωρίσετε το καπάκι από το πίσω μέρος (εικ.
6).
- Στερεώστε το πίσω μέρος του θυροτηλέφωνου (εικ. 5): απευθείας στον
τοίχο μέσω δύο ούπα ή σε ορθογώνιο ενιαίο χωνευτό κουτί τριών μο
-
νάδων (τύπου V71303) εγκατεστημένο κατακόρυφα ή σε στρογγυλό
χωνευτό κουτί (60 ή 70 mm). Με το προϊόν παρέχονται τα εξής: 2 ούπα
που πρέπει να χρησιμοποιούνται στην περίπτωση απευθείας στερέ
-
ωσης σε τοίχοι και δύο βίδες που πρέπει να χρησιμοποιούνται στην
περίπτωση στερέωσης σε στρογγυλό κουτί.
- Συνιστάται να εγκαταστήσετε το θυροτηλέφωνο σε ύψος 1,40 m από το
κάτω άκρο έως το δάπεδο.
- Εκτελέστε την καλωδίωση σύμφωνα με τα διαγράμματα σύνδεσης στην
κλέμα που είναι συνδεδεμένη στο πίσω μέρος του θυροτηλέφωνου.
- Κλείστε το θυροτηλέφωνο τοποθετώντας το καπάκι, πρώτα στο πάνω
μέρος και μετά πιέζοντας ελαφρώς στο κάτω τμήμα, μέχρι να συνδεθεί
στο πίσω μέρος (εικ. 7).
Εικ. 4
1,40 m
Εικ. 3A
Εικ. 3B
A OPEN
OPEN 100 50
OPEN 100 50
OPEN 100 50
B 100 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
C 50 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
Τερματισμός Bus
39
EL
TAB: 7509
Τερματισμός Bus για σταθεροποίηση του
σήματος εικόνας
Στο εσωτερικό του θυροτηλέφωνου υπάρχει ένας «συνδετήρας τερματι-
σμού BUS» A-B-C (OPEN-100-50) για τη σταθεροποίηση του σήματος
εικόνας.
Ανάλογα με τη διαμόρφωση σύνδεσης (θυροτηλέφωνα/θυροτηλεοράσεις
συνδεδεμένες σε σειρά ή διακλαδιζόμενες σε διανομέα), ρυθμίστε τη γέ-
φυρα στον συνδετήρα A-B-C (OPEN-100-50), όπως περιγράφεται στη
σημείων «Τερματισμός Bus για εγκαταστάσεις DUE FILI ELVOX» που
αναφέρεται παρακάτω, στην ενότητα διαγραμμάτων σύνδεσης.
