13
TAB: 7559
FR
Installation
Important :

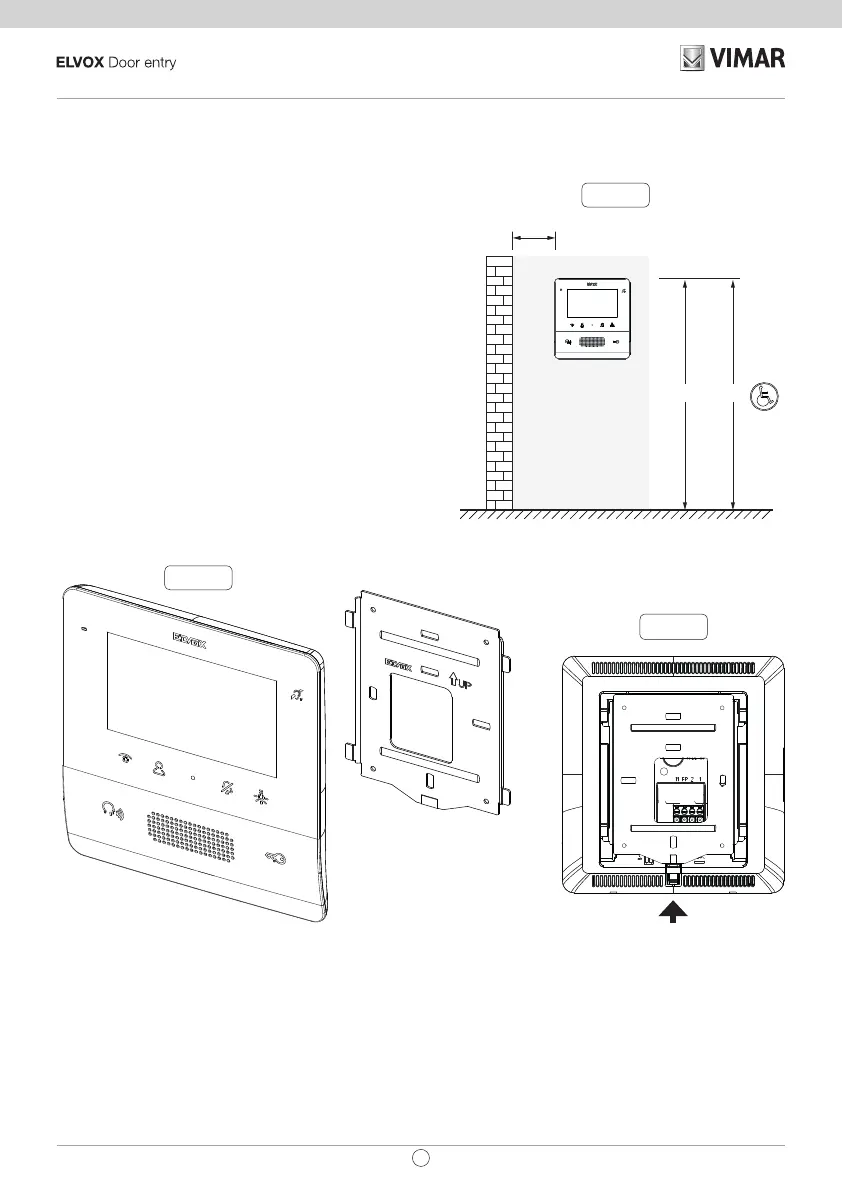

Il est conseillé d'installer le dispositif à 160 cm
du sol en ayant soin de ne pas l'exposer directement à une
source d'éclairage afin d'éviter tout reflet sur l'écran LCD.
Remarque : la fig. 1 indique les cotes conseillées pour l'ins
-
tallation, sauf autre disposition de la législation en vigueur.
1. Fixer la plaque en saillie, avec étrier métallique, sur boîtier
: rond 2M (Vimar V71701), 3M (Vimar V71303, V71703)
vertical et carré standard britannique.
2. Câbler le bornier (Fig. 4).
3. Réaliser la terminaison du signal vidéo (Fig. 4).
4. Positionner le portier-vidéo de la manière suivante : placer
le portier-vidéo sur la plaque en le soulevant légèrement.
En appuyant sur la façade, exercer une légère pression
vers le bas jusqu'à l'enclenchement.
5. Pour enlever la plaque-vidéo, exercer une légère pression
sur le levier spécial (Fig. 3) et le soulever de bas en haut
pour décrocher le portier-vidéo du châssis.
Fig. 1
1,20m1,60 / 1,65m
> 10 cm
Fig. 3
Fig. 2
