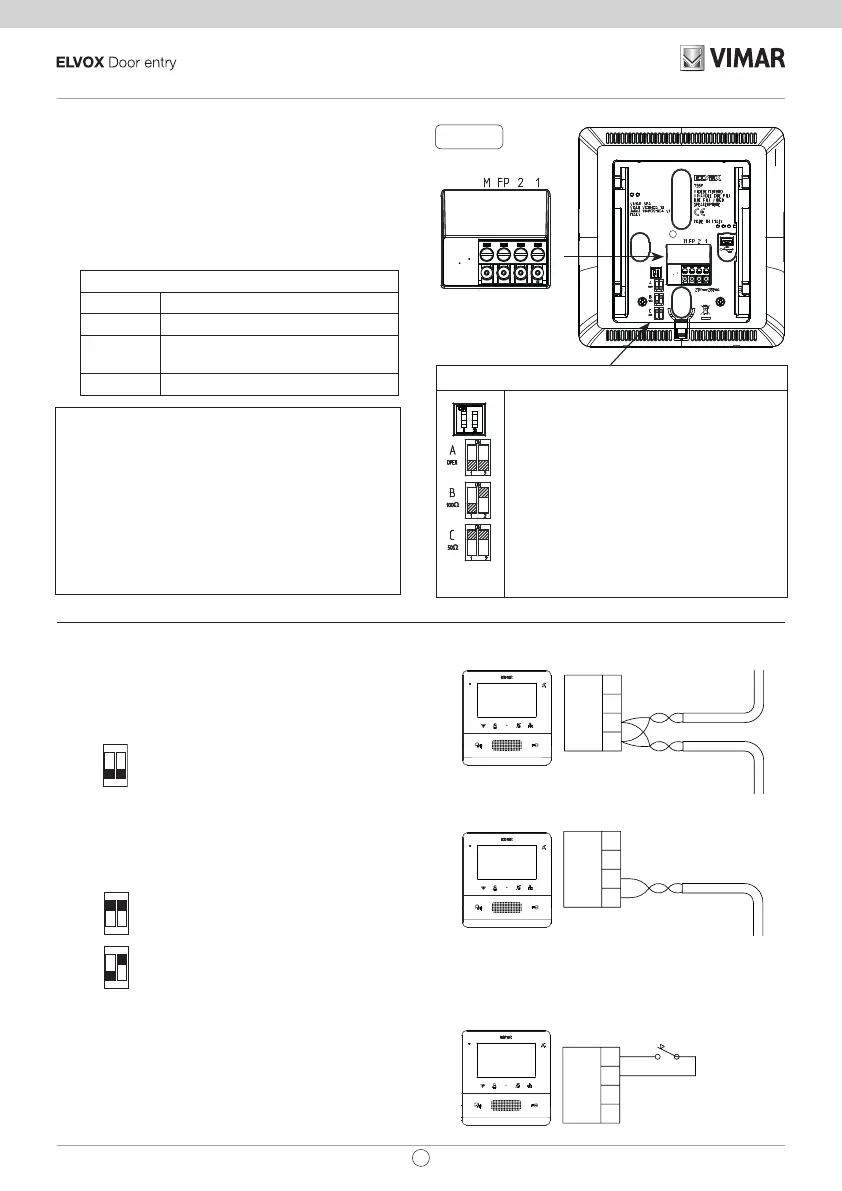

14
TAB: 7559
FR
Branchements
Un bornier est installé à l'arrière de l'appareil pour :
Le branchement du bus Due Fili Plus
L'entrée palier locale. La distance maximale de connexion
est de 10 m. Après avoir procédé à sa conguration via
SaveProg, il est possible de l'utiliser comme entrée pour
la fonction Alerte. Consulter le paragraphe correspondant
dans le manuel d'installation et d'utilisation.
Bornier de connexion
Bornes Fonction
1, 2 Ligne numérique BUS DUE FILI PLUS.
FP Entrée touche appel palier locale (reliée
à la borne M).
M Référence masse
Remarque : l’art. 7559 ne dispose pas de borne pour une ali-
mentation supplémentaire. Par conséquent, si la section du bus
Due Fili dans laquelle se trouve le poste intérieur est occupée
par un autre appel/conversation ou qu'un autre dispositif 7559
ou 40505 est allumé pour une raison quelconque et dans un état
quelconque, un deuxième dispositif 7559 ou 40505 ne pourra
pas s'allumer et l'utilisateur recevra un avertissement sonore. La
seule action possible est la commande de la gâche, de l'éclairage
escalier et auxiliaire à travers les touches dédiées si elles ne sont
pas congurées pour d'autres utilisations, avec possibilité d'utili
-
ser la fonction Alerte en suivant les explications dans le manuel
d'installation et d'utilisation.
Fig. 4
Connexion
Raccordement du poste intérieur en configuration
entrée/sortie
Colonne
montante
Schéma de connexion entrer/sortir
Schéma de raccordement avec câble se terminant dans le poste intérieur
Variante pour le raccordement du bouton palier
ou alerte
Connexion des bornes FP/M
2
1
FP
M
2
1
FP
M
K
C
50
B
100
A
OPEN
ON
12
ON
12
ON
12
C
50
B
100
A
OPEN
ON
12
ON
12
ON
12
Terminaison à appliquer
Terminaison à appliquer en fonction de
l’impédance caractéristique du câble
2
1
FP
M
Colonne montante
Raccordement du poste intérieur en conguration
terminal
Terminaison vidéo
Sélectionner le commutateur pour la
terminaison du signal vidéo
A) si le câble du BUS arrive aux bornes 1, 2 et
continue vers un autre poste intérieur
B) quand un câble BUS avec une impédance
caractéristique de 100 ohms (câble Elvox
732I ou 732H) arrive aux bornes 1, 2 et que la
colonne montante s'arrête au poste intérieur
C) quand un câble BUS ayant une impédance
caractéristique de 50 ohms (câble cat. 5 ou
cat. 6 à paires torsadées) arrive aux bornes
1, 2 et que la colonne montante s'arrête au
poste intérieur.
