4. AC/FUSE : Prise secteur avec
porte-fusible
Raccordez ici le cordon secteur et branchez-le au
secteur. Le petit boîtier en plastique en dessous de
la prise secteur contient le fusible de l’appareil.
Respectez les consignes de sécurité à ce sujet.
5. POWER : Commutateur du secteur
Ce commutateur de secteur du PHO-8ps permet
d’allumer et d’éteindre le préamplificateur phono
PHO-8. Faites-le toujours lorsque le préamplifica-
teur ou l’amplificateur sont éteints!
6. DC OUT : Sortie de l’alimentation
électrique pour le PHO-8
Connectez ce raccord via le câble fourni à l’en-
trée de l’alimentation électrique (10) du PHO-8.
7. MC/MM IN : Entrée du signal de la
platine tourne-disque
La sortie audio de la platine tourne-disque (ou le
câble de signalisation solidement fixé sur la plati-
ne tourne-disque) doit être connectée à l’entrée
audio RCA.
8. GND : Pince de masse pour la platine
tourne-disque
La plupart des platines-tourne disques sont dotées
d’un câble de masse, lequel câble est reconnu
par la cosse terminale qui se trouve à son extré-
mité et qui est posé sur cette pince de masse.
9. OUT : Sortie du signal pour le raccord
d’un amplificateur ou d’un préamplifi-
cateur
L’entrée audio de l’amplificateur/du préamplifica-
teur de votre système HiFi doit être connecté à
cette sortie audio RCA.
10.
DC IN : Alimentation électrique
du PHO-8
Fixez le câble de connexion fourni de l’adapta-
teur du secteur PHO-8ps (6) sur cette entrée.

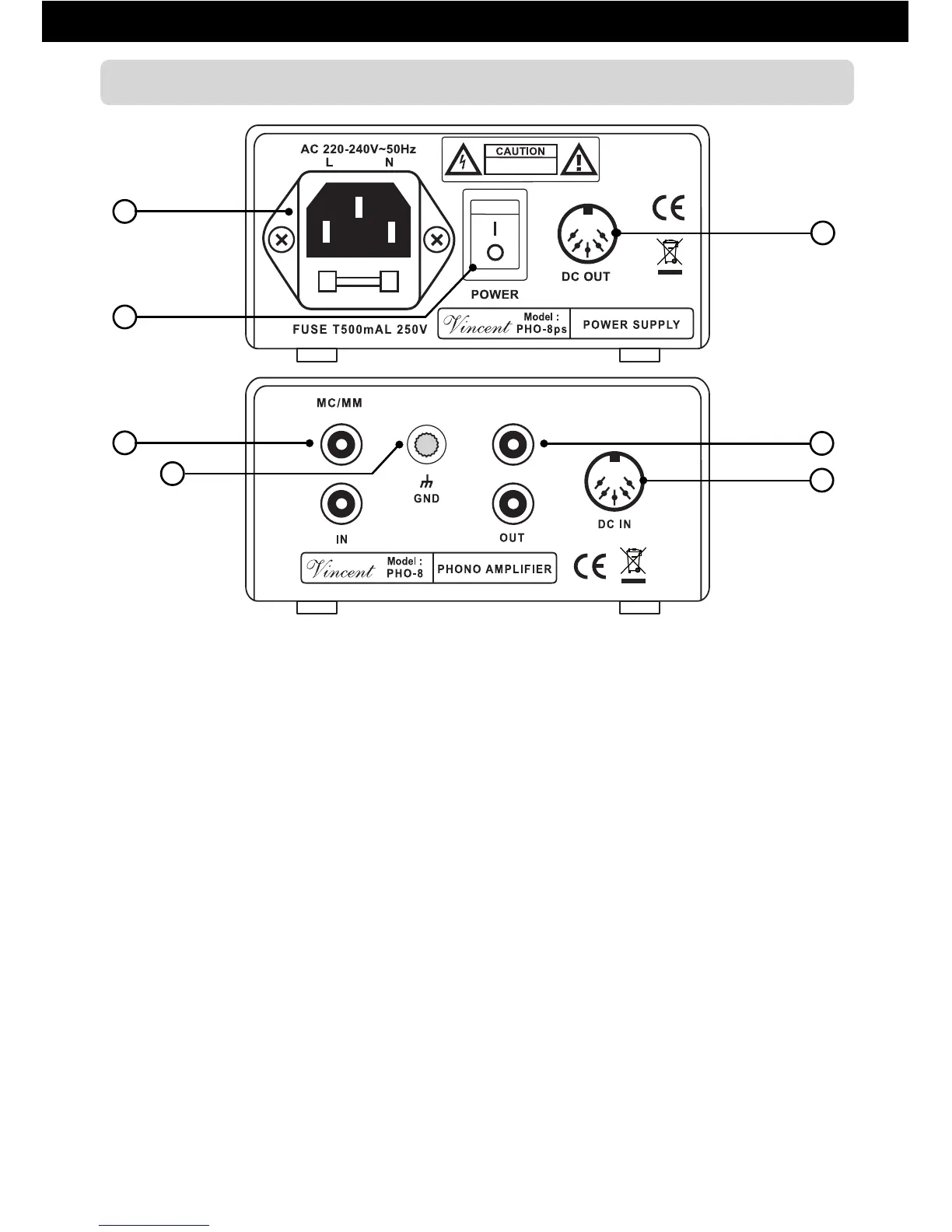

FACADE ARRIERE
