40
Vincent
10. INPUT : raccordement d’appareils source
Six bornes d’entrée stéréo pour appareils source
avec sortie son stéréo analogique de haut niveau.
11. OUTPUT REC : sortie pour enregistrement
Sert à raccorder, si souhaité, par exemple un
appareil d’enregistrement. Le signal stéréo de
cette sortie, est identique à celui du signal de sor-
tie de la source actuellement sélectionnée et indé-
pendant d'un règlement de VOLUME, TONE et
LOUDNESS. Si le préamplificateur est mis en
sourdine (15), la sortie d'enregistrement « OUT-
PUT REC » (11) ne transmet également aucun
signal.
12. OUTPUT : sorties de préamplificateur
Sur ces deux paires de connexion, le signal de
son stéréo préamplifié de la source choisie à ce
moment est transmis aux canaux d’amplificateur
de puissance. Le réglage du volume, réglage de
la sonorité, la mise en sourdine et la fonction
Loudness retentissent sur le signal à ces sorties.
13. FUSE : porte-fusible
Ce petit boîtier en plastique contient le fusible de
l’appareil. Respectez les consignes de sécurité à
ce sujet.
14. AC 220-240V : prise secteur
Raccordez ici le cordon secteur et branchez-le au
secteur.

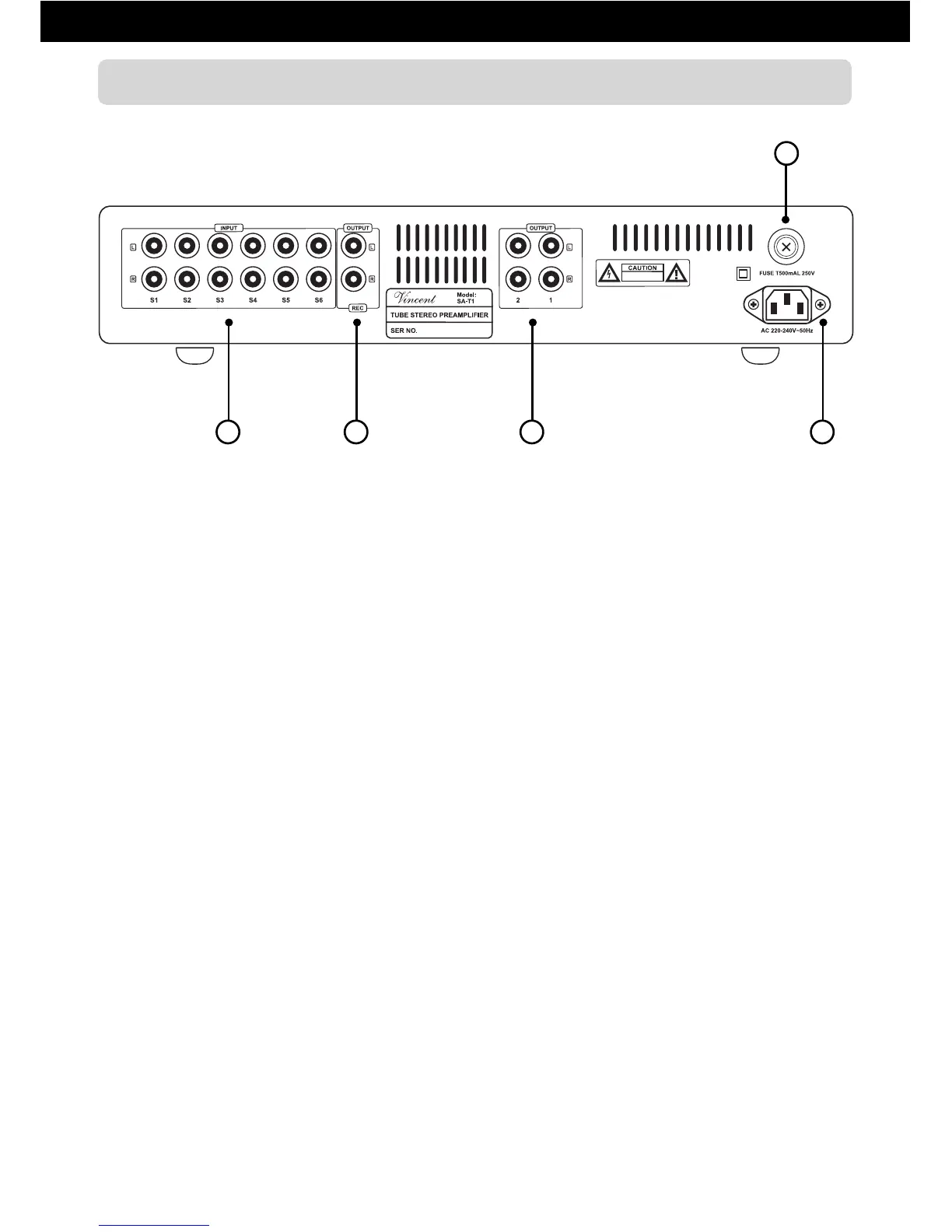

FACADE ARRIERE
10 11 12 14
13
