44
Vincent
11. INPUT : raccordement d’appareils source
Six bornes d’entrée stéréo pour appareils source
avec sortie son stéréo analogique de haut niveau.
12. OUTPUT REC : sortie pour enregistrement
Sert à raccorder, si souhaité, par exemple un
appareil d’enregistrement. Le signal stéréo de
cette sortie, est identique à celui du signal de sor-
tie de la source actuellement sélectionnée et indé-
pendant d'un règlement de VOLUME, TONE et
LOUDNESS. Si le préamplificateur est mis en
sourdine (10), la sortie d'enregistrement « OUT-
PUT REC » (12) ne transmet également aucun
signal.
La sortie 1 a une impédance de source de 600
Ω
,
la sortie 2 une impédance de source de 50
Ω
.
Généralement, les deux sorties peuvent être utili-
sées pour des appareils avec des impédances
d’entrée partant de 10 k
Ω
uniformément vers
l’avant, c’est à dire pour double amplifications. La
sortie 1 est idéale pour la connexion haut de
gamme ou pour amplificateurs de studio avec
entrée de transfert.
13. Digital IN (Entrée numérique)
Optical/Coaxial
Ports pour les signaux audio des appa- reils sour-
ce disposant d‘un signal audio numérique
Comme par ex. un lecteur DVD. «Optical» pour
une liaison par fibre optique et «Coaxial» pour
une liaison par câble coaxial.
14. OUTPUT : sorties de préamplificateur
Sur ces deux paires de connexion, le signal de
son stéréo préamplifié de la source choisie à ce
moment est transmis aux canaux d’amplificateur
de puissance. Le réglage du volume, réglage de
la sonorité, la mise en sourdine et la fonction
Loudness retentissent sur le signal à ces sorties.
15. LAMP:
gradateur pour les tubes d’éclairage
Le réglage de ce commutateur influence la lumi-
nosité de l’éclairage de la fenêtre pour le tube
(5).
16. POWER CONTROL (12V)
Les signaux de commande de mise sous tensi-
on (Trigger) sont envoyés via ces douilles jack
(3,5 mm).
17. Sélecteur/Commutateur de tension
A l’arrière se trouve un commutateur de tension,
avec lequel vous pouvez régler la tension de 230
V à 110 V.
Pour plus d'informations, reportez-vous à la secti-
on Consignes de sécurité (P. 48 « Commutation
de tension »)
18. AC 220-240V : prise secteur
Raccordez ici le cordon secteur et branchez-le au
secteur.

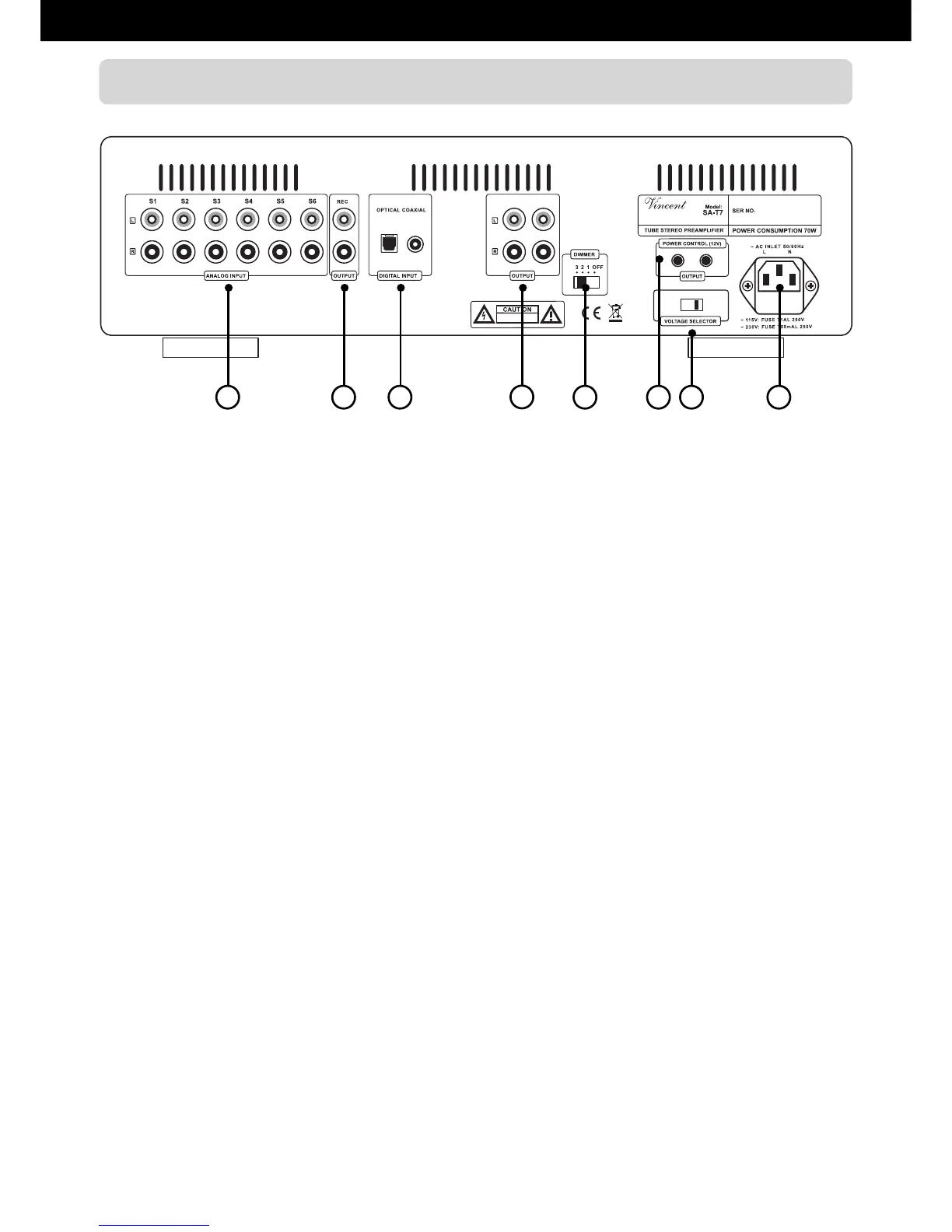

FACADE ARRIERE
11 12 13 15 16 17 18
14
