Assurez-vous que la tension d’alimentation électrique de votre habitation est conforme à celle exigée par l’ap-
pareil. La tension et la fréquence demandée sont à relever à l’arrière de l’appareil à côté de la prise secteur. Si
l’alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d’alimentation fourni,
dans la prise secteur à l’arrière de l’appareil. Reliez l’autre extrémité du cordon secteur à une prise secteur.
RACCORDEMENT DU CORDON D’ALIMENTATION SECTEUR

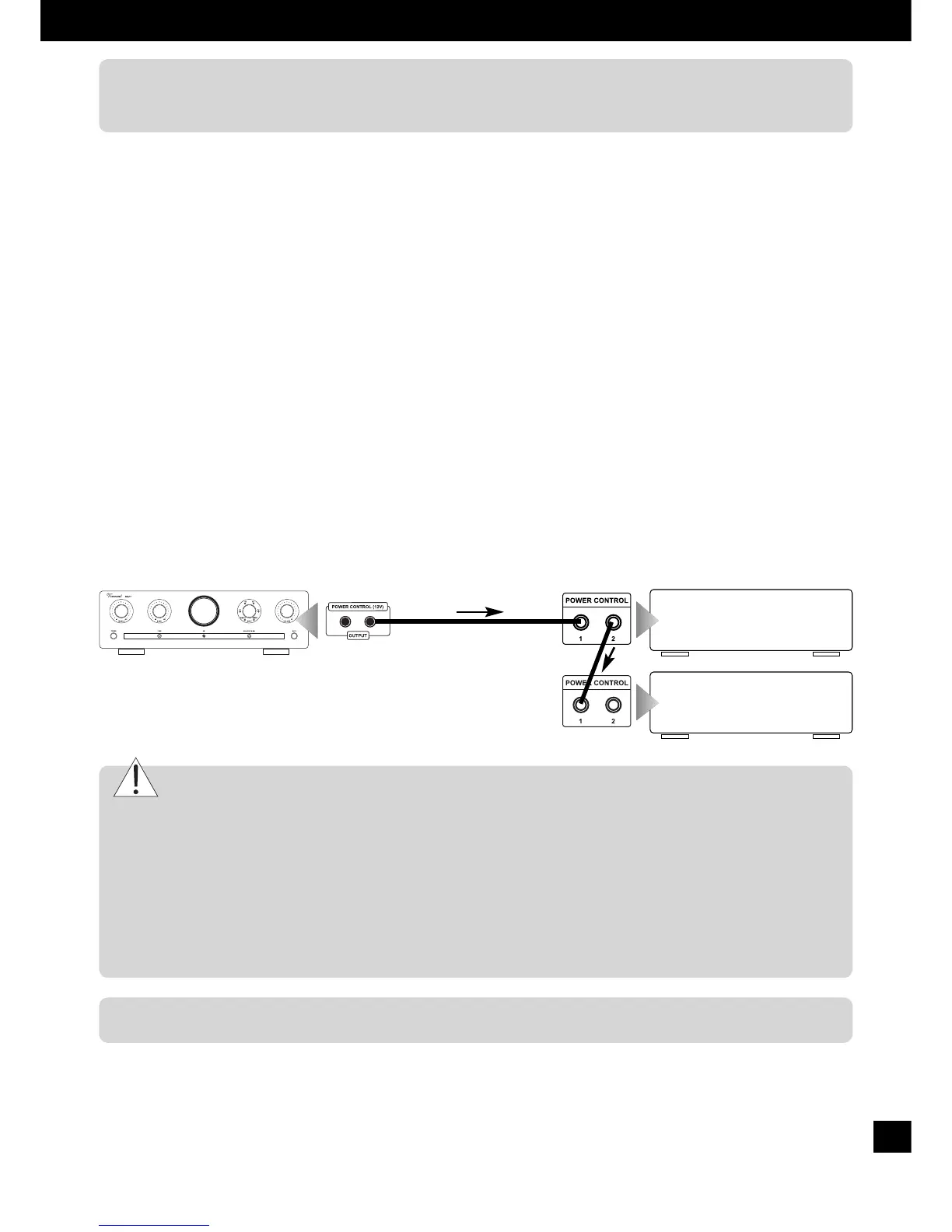

LIAISONS CABLEES POUR LA COMMANDE
DE MISE SOUS TENSION (POWER CONTROL)
L’appareil SA-T7 possède deux prises de sortie pour la commande de commutation. On peut ainsi y rac-
corder directement deux appareils (16). S’il y a plus de deux appareils raccordés, qui doivent être com-
mandés, il sera nécessaire, de faire passer la liaison de commande entre le préamplificateur et les autres
appareils à commander, via les deux appareils qui sont raccordés directement. Pour ce faire, ont pourra
utiliser sur la plupart des appareils une des deux prises « POWER CONTROL » comme entrée du signal
et l’autre comme sortie du signal. De cette façon, un nombre théoriquement infini d’appareils peut être
alimenté avec les impulsions de commande. Cette méthode, consistant à mettre en circuit les entrées et les
sorties des appareils et de les enchaîner ainsi, est aussi appelée « daisy chaining ».
Attention :
De nombreux appareils, qui peuvent être commandés par un signal de mise sous tension (sauf préam-
plificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme
entrée ou sortie. Dans ce cas, on peut librement choisir l’une des deux.
Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais
être reliés entre eux ! Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liai-
son « POWER CONTROL » directement ou indirectement à tous les autres appareils !
fonction, en même temps que la mise en marche ou l’arrêt d’un des appareils raccordés au système
(en général le préamplificateur). Veuillez noter que tous les appareils qui réagissent à la commande
de mise sous tension, ne sont pas coupés du secteur, mais seulement maintenus en état de veille. On
utilise pour cela des câbles à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour cha-
que liaison entre deux appareils, il faut utiliser un de ces câbles.
Si le mode de fonctionnement décrit ci-dessus n’est pas souhaité, il suffit, la plupart du temps, de
renoncer aux liaisons câblées décrites dans ce paragraphe.
SA-T7
amplificateur de puissance
e.g. SP-T700
un 2. amplificateur de
puissance e.g. 2. SP-T700
Câble power control
