Benutzerhandbuch – Viscount CantorumVI

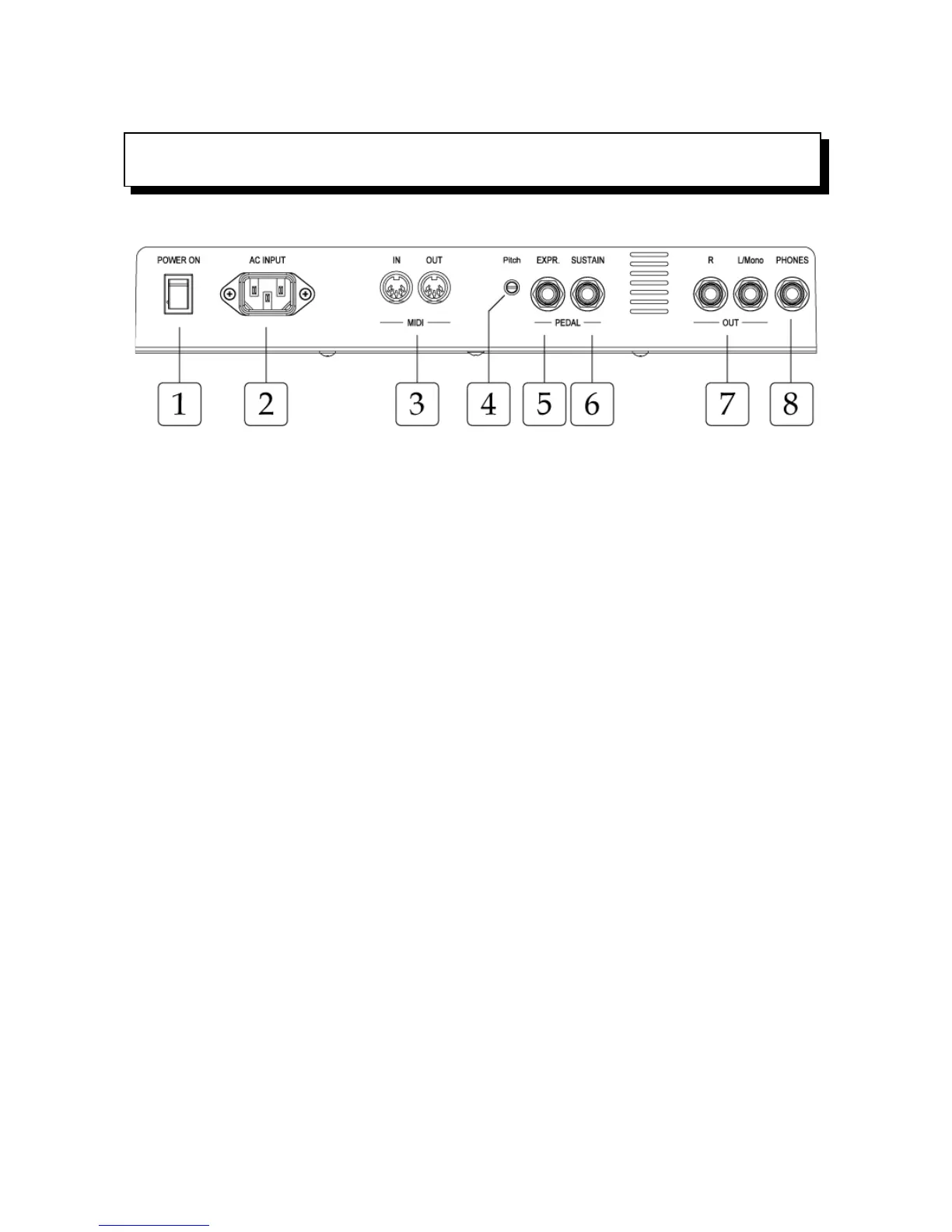

1.[POWER ON]: Schaltet das Gerät ein.
2.[AC INPUT]: 220V Buchse für die Wechselstromversorgung.
3.[MIDI]: Die 5-pin DIN Buchsen ermöglichen den Anschluss an weitere MIDI-Geräte
(Informationen zu MIDI finden Sie in Abschnitt 4.5). Die Buchse [IN] empfängt die von einer
externen Quelle übermittelten MIDI-Nachrichten, die Buchse [OUT] übermittelt hingegen die vom
Gerät CantorumVI erzeugten MIDI-Nachrichten.
4.[PITCH]: Korrigiert die Feinintonation um ±100 Hundertstel Halbtöne.
5.[EXPR.PEDAL]: 6.35 mm Jackbuchse für den Anschluss eines Fußschwellers.
6.[SUSTAIN]: Buchse für das „Fortepedal”, für der Piano Klang. Benutzen nur on/off switch
pedale.
7.[OUT]: 6.35 mm Jackbuchse für den Linienausgang, der für externe Verstärkung vorgesehen ist.
8.[PHONES]: Jackbuchse für den Anschluss von Stereokopfhörern. Nach dem Anschluss der
Kopfhörer schalten sich die internen Lautsprecher aus.
DE - 8
