www.visioneng.com/support Mantis Compact con Stativo Universal – Manuale d’uso
Italiano

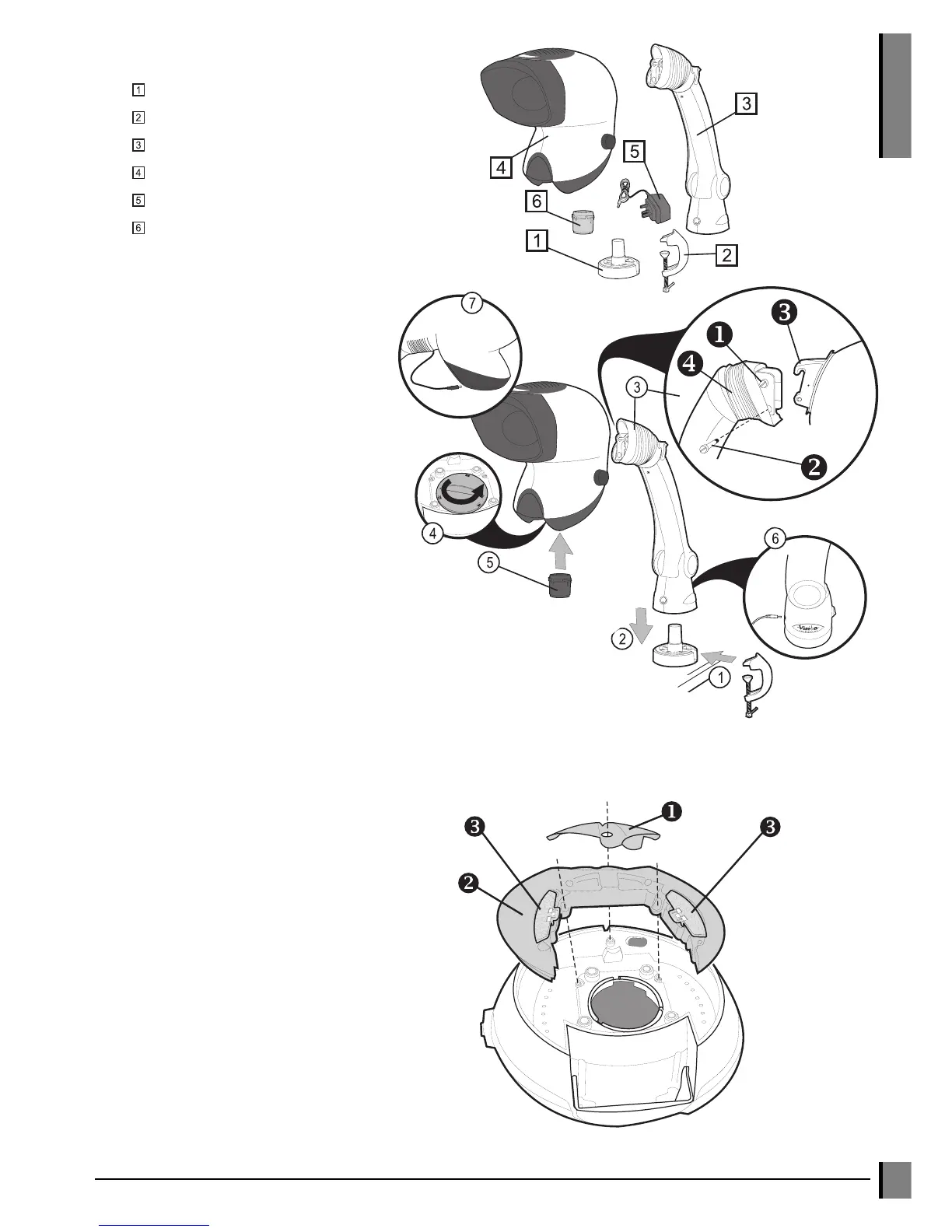

Contenuto confezione
Assemblaggio
1 Fissare la base universal al banco di lavoro
usando il morsetto a G oppure utilizzando viti
appropriate da posizionare nei fori della base.
2 Posizionare lo Stativo Universal sulla parte
alta della base universal quindi inserirlo sul
perno fino in fondo.
3 Allentare il perno di fissaggio superiore nello
Stativo Universal. Rimuovere il perno di
fissaggio inferiore
.
Posizionare con cura il gancio di fermo della
testa
sul perno di fissaggio superiore dello
Stativo Universal.
Riposizionare il perno di fissaggio inferiore
,
assicurandosi che il perno attraversi il foro inferiore di
fissaggio nella Testa Mantis.
Stringere il perno di fissaggio superiore ed inferiore, quindi riposizionare la
guaina in gomma dello Stativo Universal
.
4 Rimuovere il tappo provvisorio rosso da sotto la Testa.
5 Inserire e bloccare l’obiettivo nel suo alloggiamento.
6 Assicurarsi che l’alimentatore corrisponda alla vostra tensione elettrica, collegare l’alimentatore ad
un’adeguata presa di corrente ed il suo connettore alla base dello Stativo Universal.
7 Collegare il connettore per l’alimentazione sulla cima dello Stativo Universal al retro della Testa. Non tentare di
collegare l’alimentatore direttamente alla testa.
Base universal
Morsetto a G
Stativo Universal
Testa
Alimentatore esterno
Obiettivo
Sostituzione Essiccante
L’essiccante rimuove l’eccesso d’umidità dalla testa ottica.
Scollegare l’alimentazione dalla base della Testa.
Rimuovere la vite che blocca il coperchio dell’essic-
cante
e sollevarlo per rimuoverlo.
Sostituire l’essiccante.
Blocco LED
Rimuovere il coperchio dell’essiccante .
Rimuovere le due viti a stella che fermano il blocco
LED e rimuovere il blocco completo di filtri .
Per riassemblare l’unità eseguire questa procedura
al contrario .
Manutenzione ordinaria
