Guía usuario para Mantis Compact con plataforma universal www.visioneng.com/support
Español
Contenidos

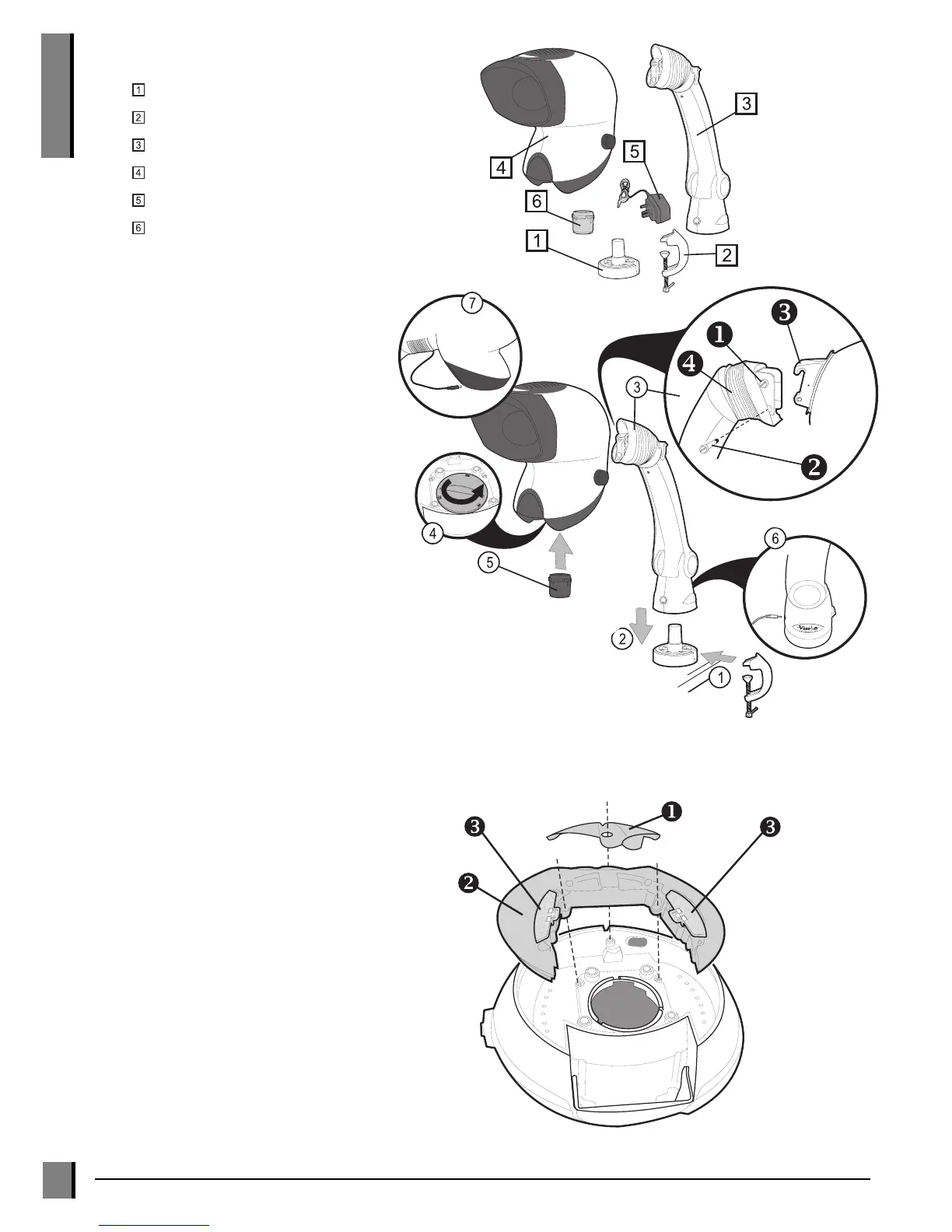

Montaje
1 Fijar el acoplamiento universal a la superficie
de trabajo mediante la abrazadera tipo G-
clamp o mediante los tornillos apropiados
en los agujeros de la base.
2 Coloque el brazo universal en la parte
superior del acoplamiento universal y
deslícelo por la barra hasta que encaje
correctamente.
3 Suelte el tornillo superior del brazo
universal y extraiga el tornillo inferior .
Coloque con cuidado el gancho del cabezal
de la Mantis
sobre el tornillo superior del
brazo universal.
Reemplace el tornillo inferior
, asegurándose de que
el tornillo pase por la parte inferior del cabezal Mantis.
Apriete los tornillos superior e inferior y vuelva a colocar el fuelle de goma del
brazo universal
.
4 Retire el enchufe rojo debajo del cabezal.
5 Coloque el objetivo elegido en el lugar correspondiente.
6 Asegúrese de que el adaptador es compatible con la fuente de energia, conecte el enchufe a la fuente y
al brazo universal.
7 Conecte el cable de la parte superior del brazo universal a la parte trasera del cabezal. No intente conectar la fuente
de alimentación directamente al Cabezal de vision.
Acoplamiento universal
Abrazadera G
Soporte con plataforma de contrapesado
Cabezal de visión
Cargador
Lente Objetivo
Cambio de desecante
El desecante previene del exceso de humedad en el
cabezal óptico.
Desconecte la fuente de energía desde el
interruptor del cabezal.
Suelte los tornillos de seguridad de la funda del
desecante
y quite la funda.
Cambie el cartucho desecante .
Batería de leds
Sáquelo del envoltorio .
Suelte los tornillos de seguridad que protegen la
batería de leds y saque el juego complete con los
filtros
.
Para volver a montarla, proceda en modo inverso a este proceso.
Mantenimiento rutinario
