Mantis Compact на универсальном штативе – Руководство пользователя www.visioneng.com/support
Русский

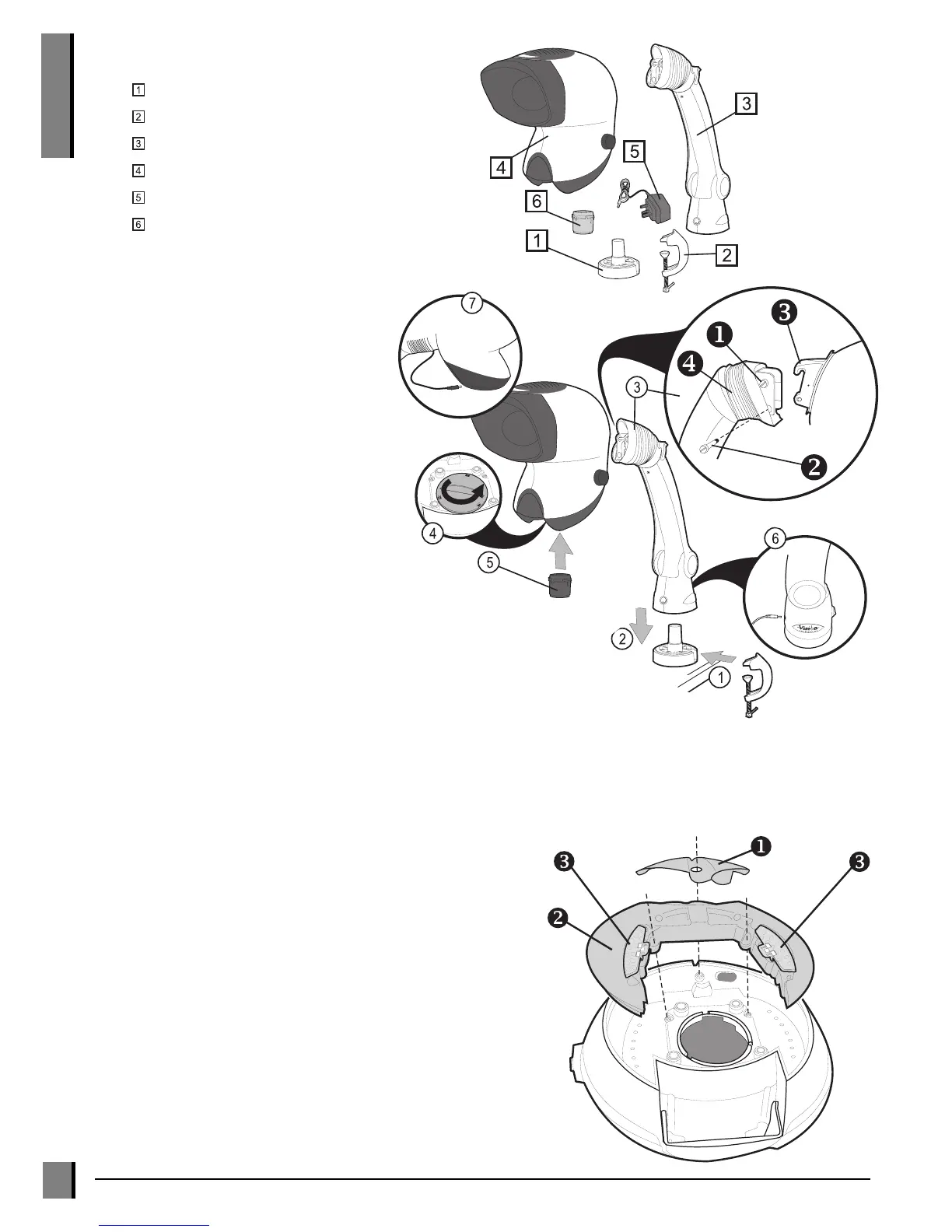

Содержимое упаковки
Монтаж
1 Закрепите универсальный держатель на
рабочей поверхности с помощью
прилагающейся струбцины или с
помощью соответствующих винтов,
находящихся в отверстиях держателя.
2 Поместите универсальный штатив на
универсальный держатель и опустите его до
упора на центрирующий буртик.
3 Ослабьте верхний крепежный болт в
универсальном штативе. Удалите
нижний крепежный болт
. Осторожно
поместите установочный крюк
оптической головки Mantis на верхний
крепежный болт универсального штатива.
Установите на место нижний крепежный болт
, следя за
тем, чтобы он прошел через нижнюю установочную опору оптической
головки Mantis.
Затяните верхний и нижний крепежный болты, а затем установите на
место резиновую манжету универсального штатива
.
4 Снимите красный переходный разъем, который находится снизу оптической головки.
5 Установите выбранный объектив в гнездо объектива и зафиксируйте его.
6 Убедитесь, что сетевой адаптер соответствует напряжению питания, и подключите его вилку к подходящей
сетевой розетке, а выходной разъем – к основанию универсального штатива.
7 Подключите выходной провод в верхней части универсального штатива к задней части оптической головки.
Не пытайтесь подключать сетевой адаптер непосредственно к оптической головке.
Универсальный держатель
Струбцина
Универсальный штатив
Оптическая головка
Сетевой адаптер
Объектив
Замена влагопоглотителя
Влагопоглотитель удаляет излишки влаги из оптической головки.
Отключите источник питания от нижней части головки.
Удалите винт, крепящий крышку влагопоглотителя , и
снимите крышку.
Замените влагопоглотитель.
Светодиодные матрицы
Снимите крышку влагопоглотителя .
Удалите два винта с крестообразным шлицем, крепящих
светодиодную матрицу
, и извлеките матрицу вместе с
фильтрами.
Соберите узел в обратном порядке.
Плановое техническое бслуживание
