www.visioneng.com/support Mantis Compact avec statif universel – Guide d’utilisation
Français

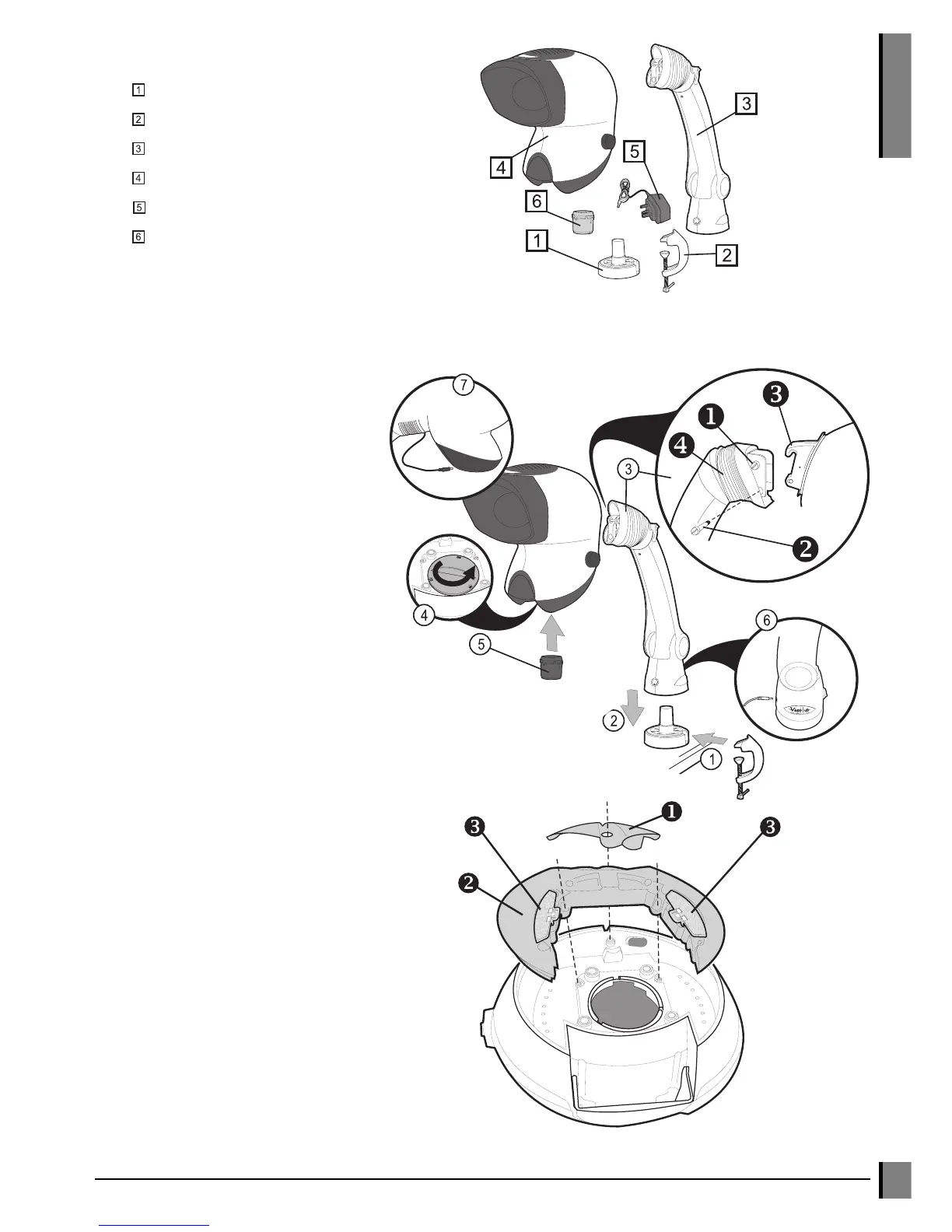

Contenu des colis
Montage
1 Fixer l’embase sur le plan de travail avec le serre-joint fourni ou en la vissant au travers des trous réservés à cet usage.
2 Placer le bras articulé sur l’embase en l’enfonçant au maximum sur l’axe.
3 Desserrer le boulon supérieur sur le bras articulé. Enlever le boulon du bas . Placer délicatement le crochet de
fixation de la tête Mantis
sur le boulon
supérieur du bras articulé.
Replacer le boulon du bas , en
s’assurant qu’il passé dans le trou prévu
à cet effet dans la tête Mantis.
Serrer le boulon du haut et mettre en
place le manchon en caoutchouc
.
4 Retirer la pièce rouge destinée au transport sous la
tête.
5 Insérer et verrouiller l’objectif choisi sous la
tête.
6 S’assurer que l’alimentation correspond à la
tension secteur, la brancher à la prise
murale et dans le connecteur situé sur la base du bras
articulé.
7 Connecter le cable situé en haut du bras à l’arrière de la tête. Ne
jamais tenter de connecter l’alimentation secteur directement sur la
tête.
Embase
Serre joint
Bras articulé
Tête de projection
Alimentation secteur
Objectif
Remplacement du dessiccant
Le dessiccant enlève l’excès d’humidité de la tête.
Déconnecter l’alimentation de la tête.
Retirer la vis du cache dessiccant et ôter le cou-
vercle. .
Remplacer le dessiccant.
LED Arrays
Retirer le cache du dessiccant .
Remove the two crosshead screws that secure the
Retirer les 2 vis cruciformes qui tiennent le support
des LED
et retirer l’ensemble avec les filtres .
Remonter dans l’ordre inverse.
Maintenance de routine
