www.visioneng.com/support マンティス コンパクト ユニバーサルスタンド - ユーザーガイド
日本語
構成

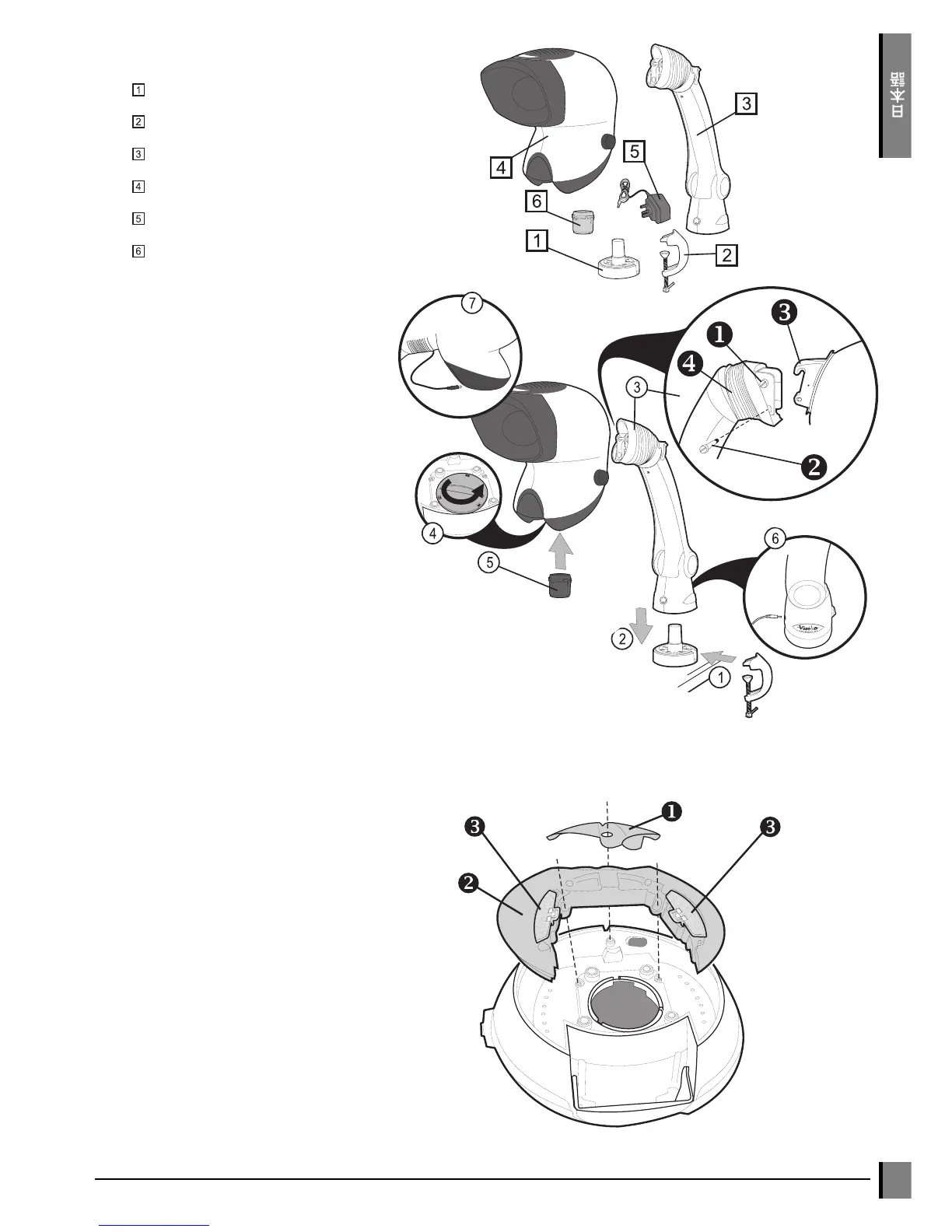

組立
1 ユニバーサル マウントをGクランプ又は3
本のネジで作業台に固定します。
2 カウンターバランス スタンドをユニ
バーサル マウントに挿し込みます。
3 カウンターバランス スタンドの上部取付
けボルトをゆるめます。下部取付けボルトを
外します。ビューイング ヘッド後部のフッ
ク
をカウンターバランス スタンドの上
部取付けボルトに掛けます。カウンターバ
ランス スタンドの下部取付けボルトを
ビューイング ヘッド後部下側の穴に通しま
す。上部及び下部のボルトを締め、ゴムカバー
を
かけます
4 ビューイング ヘッド下部のレンズキャップを外します。
5 対物レンズを選択し、静かに挿し込んで回し、ロックします。
6 ACアダプタケーブルのプラグをカウンターバランス スタンド下部のコネクタに接続しま
す。
7 カウンターバランス スタンド上部から出ている電源コードを、ビューイング ヘッド後部のソケットに接続しま
す。
注）
AC
アダプタ ケーブルのプラグを直接ビューイング ヘッドに接続しないで下さい。
ユニバーサル マウント
Gクランプ
カウンターバランス スタンド
ビューイング ヘッド
ACアダプタ
対物レンズ
乾燥剤の交換
乾燥剤はビューイング ヘッド内の湿気を除去します。
ビューイング ヘッドの電源コードを外します。
ネジを緩めカバーを外します。
乾燥剤を交換します。
LEDアレイの交換
ネジを緩めカバーを外します。
LEDアレイを固定している2本のネジを外し、
フィルタ
が付いた状態で交換します
取外しと逆の順序で組立ててください。
定期保守
