通用支架型Mantis Compact用户手册 www.visioneng.com/support
中文

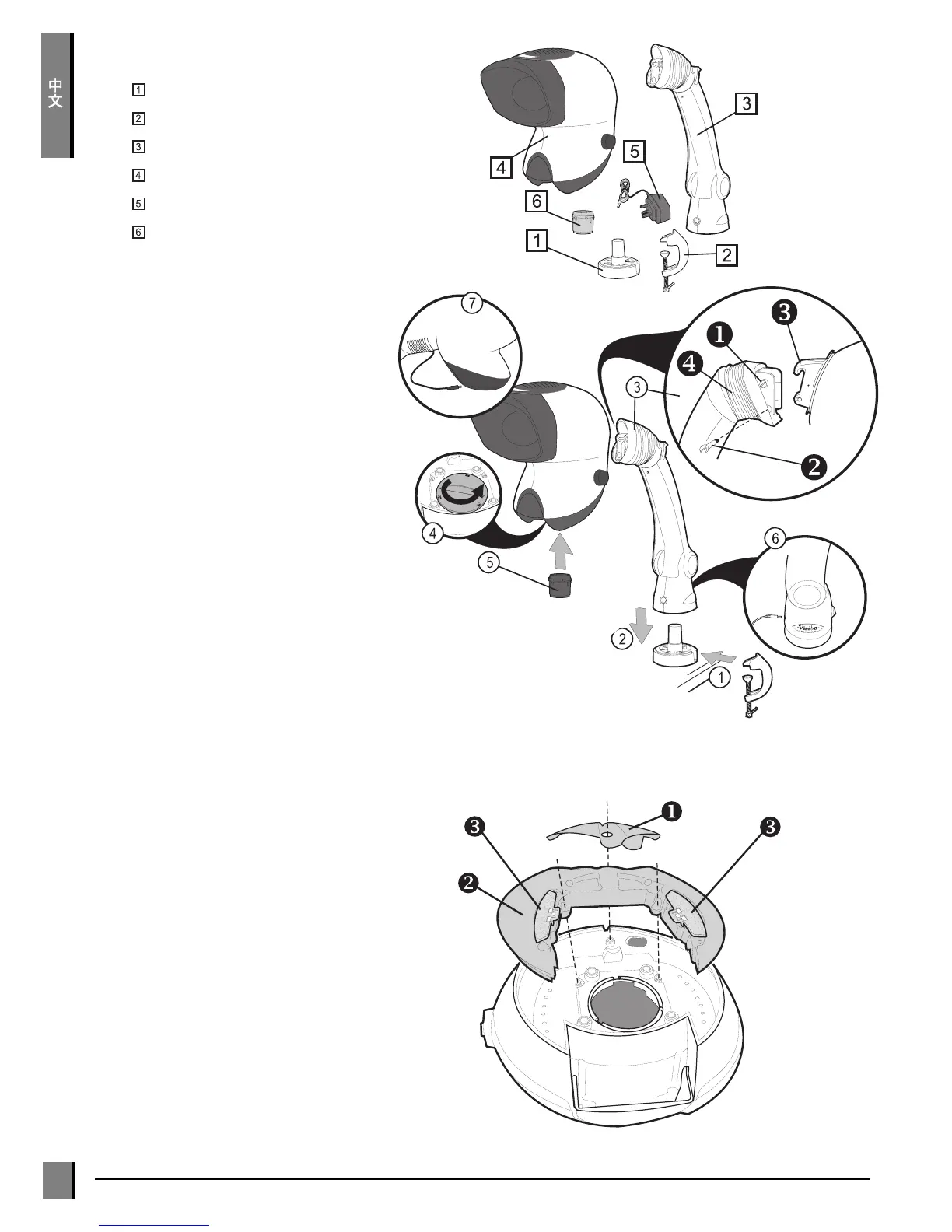

装箱清单
组装
1 使用所提供的 G 形夹，或使用通用底座的孔
中的适当螺钉，将通用底座紧固到工作台
上。
2 将通用臂放到通用底座顶部，并顺着套
管向下按，直到完全安装好。
3 旋松通用臂的上固定螺栓 。取出下固定螺
栓
。小心地将 Mantis 观察头  的定位钩放到通用
臂的上固定螺栓上。
重新装上下固定螺栓
，确保螺栓穿过
Mantis 观察头的下定位架。
拧紧上下固定螺栓，然后重新定位通用臂橡
胶护套
。
4 从观察头下面取下红色的通联插头。
5 将选择的物镜定位并锁定到物镜座上。
6 请确保电源适配器适合您的电源电压，将电源适配器插入合适的电源插座上，
并将其输出接头插入通用臂的基座上。
7 将通用臂顶部的输出引线连接到观察头的背面。 请勿直接将电源适配器连接到观察
头上
通用基座
G 形夹
平衡支架
观察头
电源适配器
物镜
更换干燥剂
干燥剂用于去除光学头内过多的湿气。
 断开位于观察头底部的电源。
 取下固定干燥剂盖的螺钉  并提起盖子。
 更换干燥剂。
LED 阵列
 取下干燥剂盖 。
 卸下固定 LED 阵列  的两个十字螺钉，并连同过
滤网
 一起取下整个阵列。
 重新安装时，可采取相反的过程。
日常维护
