www.visioneng.com/support 유니버설 스탠드가 있는 Mantis Compact - 사용자 설명서
한국어
포장 내용물

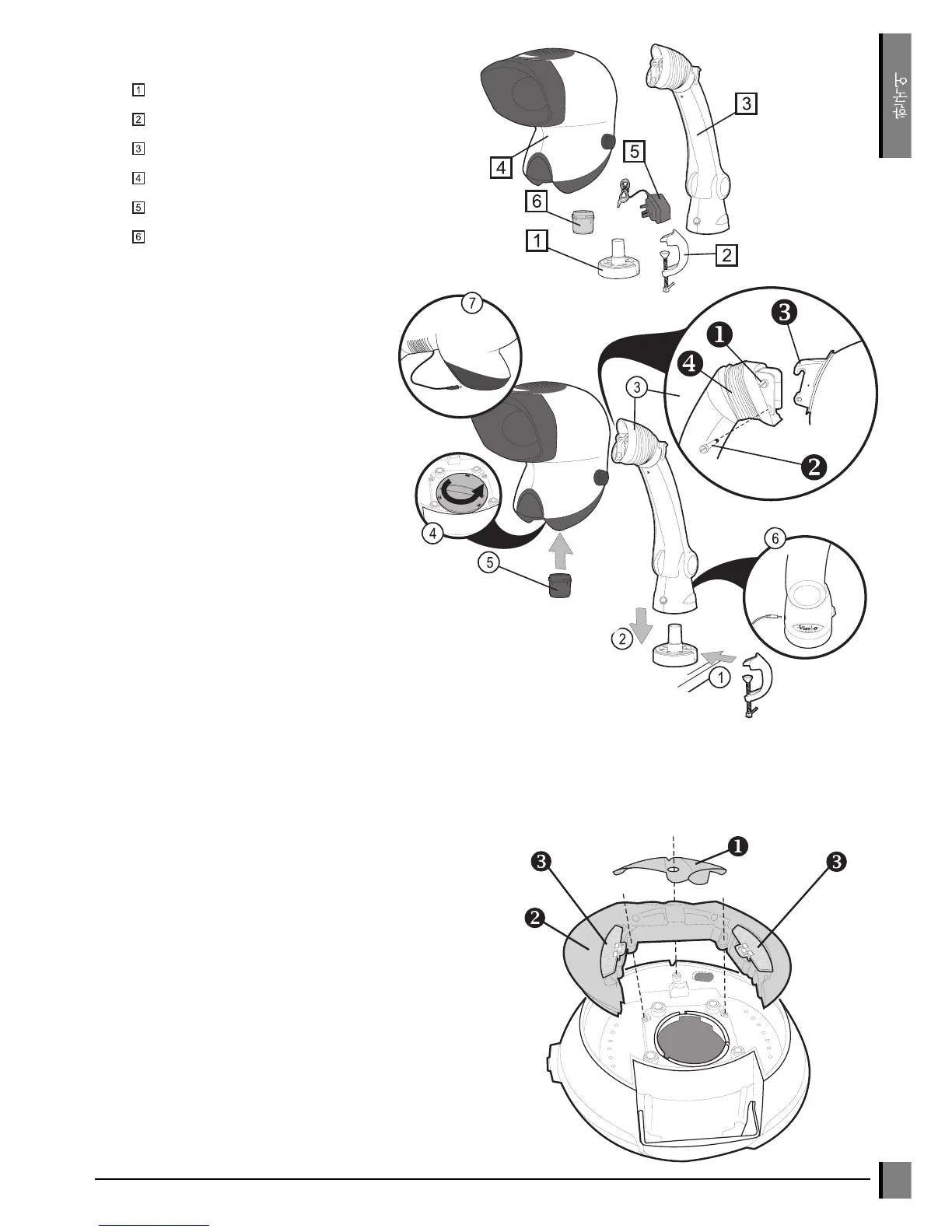

조립
1 제공된 G-클램프를 사용하거나 마운트의
구멍에 있는 나사를 사용해 유니버설 마
운트를 작업면에 고정합니다.
2 유니버설 암을 유니버설 마운트의 상부
에 놓고 완전히 장착될 때까지 마개 위로
내립니다.
3 유니버설 암의 상부 고정 볼트를 풉니다. 하
부 고정 볼트
를 분리합니다. Mantis 뷰잉
헤드
의 위치 결정 후크를 유니버설 암의
상부 고정 볼트 위에 주의하여 놓습니다.
볼트가 Mantis 뷰잉 헤드의 하부 위치 결정
마운트를 관통하는지 확인하며 하부 고정 볼트
를
교체합니다.
상부 및 하부 고정 볼트를 조인 다음 유니버설 암 고무 게이터
를 다시 안
착시킵니다.
4 뷰잉 헤드의 하부에서 빨간색 중계 플러그를 분리합니다.
5 선택한 대물 렌즈를 대물 렌즈 시트에 맞추고 고정합니다.
6 전원 어댑터가 공급 전압에 맞는지 확인하고 전원 어댑터 플러그를 알맞는 전원 콘센트에 연결하고 출력 커넥터를
유니버설 암의 베이스에 연결합니다.
7 유니버설 암의 상부에 있는 출력 리드를 뷰잉 헤드의 후면에 연결합니다.
전원 어댑터를 뷰잉 헤드에 직접 연결하
지 마십시오
.
유니버설 마운트
G-클램프
카운터 밸런스형 붐 스탠드
뷰잉 헤드
전원 어댑터
대물 렌즈
건조제 교체
건조제는 광학 헤드의 과도한 수분을 제거합니다.
헤드의 하부에서 전원을 분리합니다.
건조제 덮개를 고정하는 나사를 분리하고 커버를 들어 올립
니다.
건조제를 교체합니다.
LED 어레이
건조제 커버를 분리합니다.
LED 어레이를 고정하는 두 개의 십자 나사를 분리하고 필터
가 있는 어레이를 분리합니다.
재조립은 분해의 역순으로 수행됩니다.
정기 점검
