Connectez les câbles d'entrée/sortie fournies
si votre commutateur ne supporte pas
l'alimentation via Ethernet (PoE). Branchez les
connecteurs blancs aux bornes J12 et J7 de la
caméra.
Câbles
d'alimentation et
d'entrée/sortie
Connexion de câble Ethernet et du
câble d’alimentation et d’E/S
Câbles de connexion

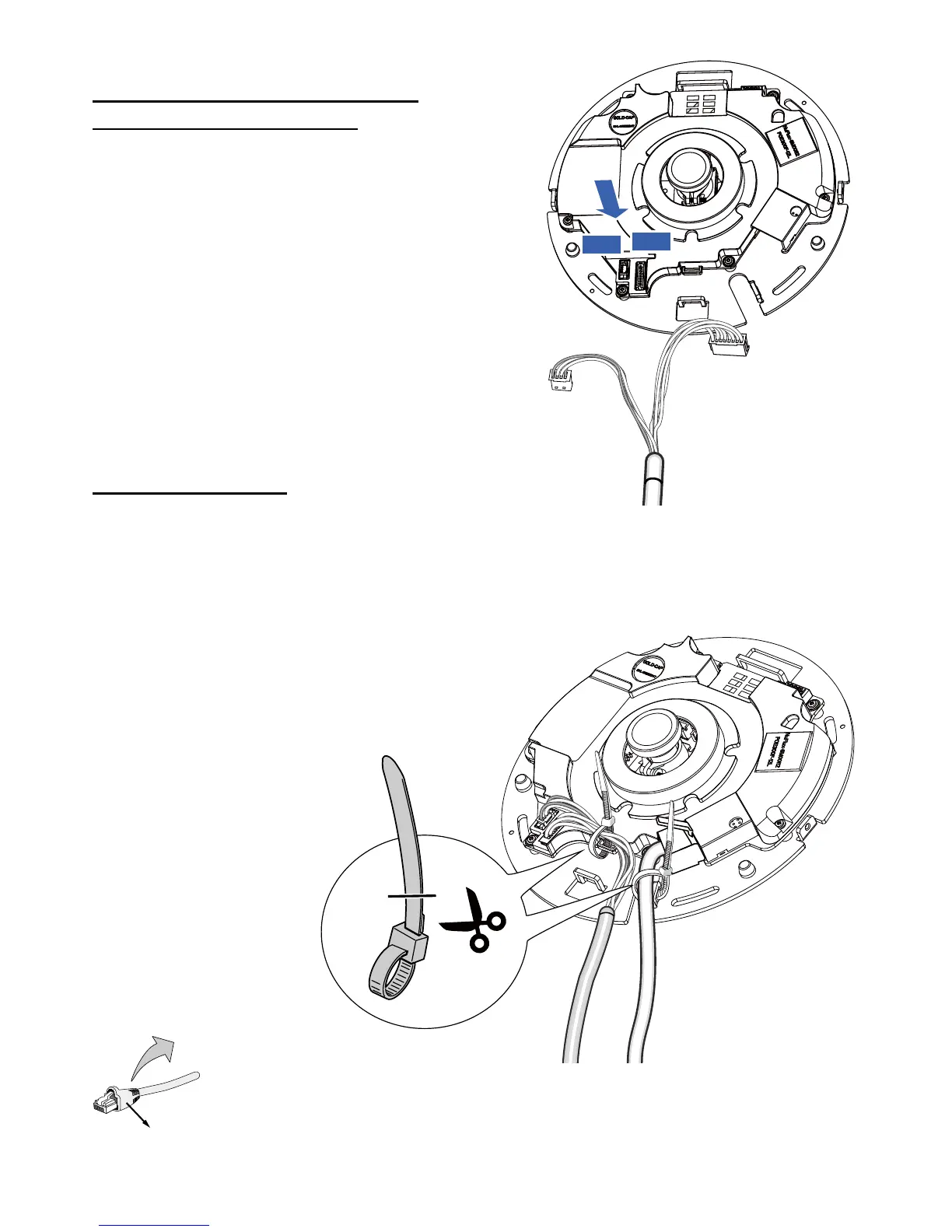

Si vous avez besoin de passer les câbles au travers de l’ouverture située sur le côté, veuillez procéder
comme indiqué ci-après :
1. Connectez les câbles Ethernet et d’alimentation et d’E/S. Le câble Ethernet est fourni par
l’utilisateur.
de base. Insérez les attaches de câble à travers les pattes de montage verticales sur le côté du
couvercle en plastique et sur le bord de la découpe pour câblage.
3. Laissez un peu d’espace libre entre les
câbles et la patte verticale. Disposez les
-
eur.
4.
Coupez le morceau de câble en excès.
Il est recommandé d’utiliser un câble Ethernet sans la souche de main-
tien du câble en plastique. Vous pouvez l’enlever si votre câble est fourni
avec.
Ethernet
Câbles d’alimentation et
d’entrée/sortie
Laissez un peu
d’espace libre entre
les câbles et la patte
verticale
Souche de maintien
Si vous acheminez les câbles à
travers un trou percé dans le mur/pla-
fond, veuillez simplement passer les
câbles par le passage pour câbles.
