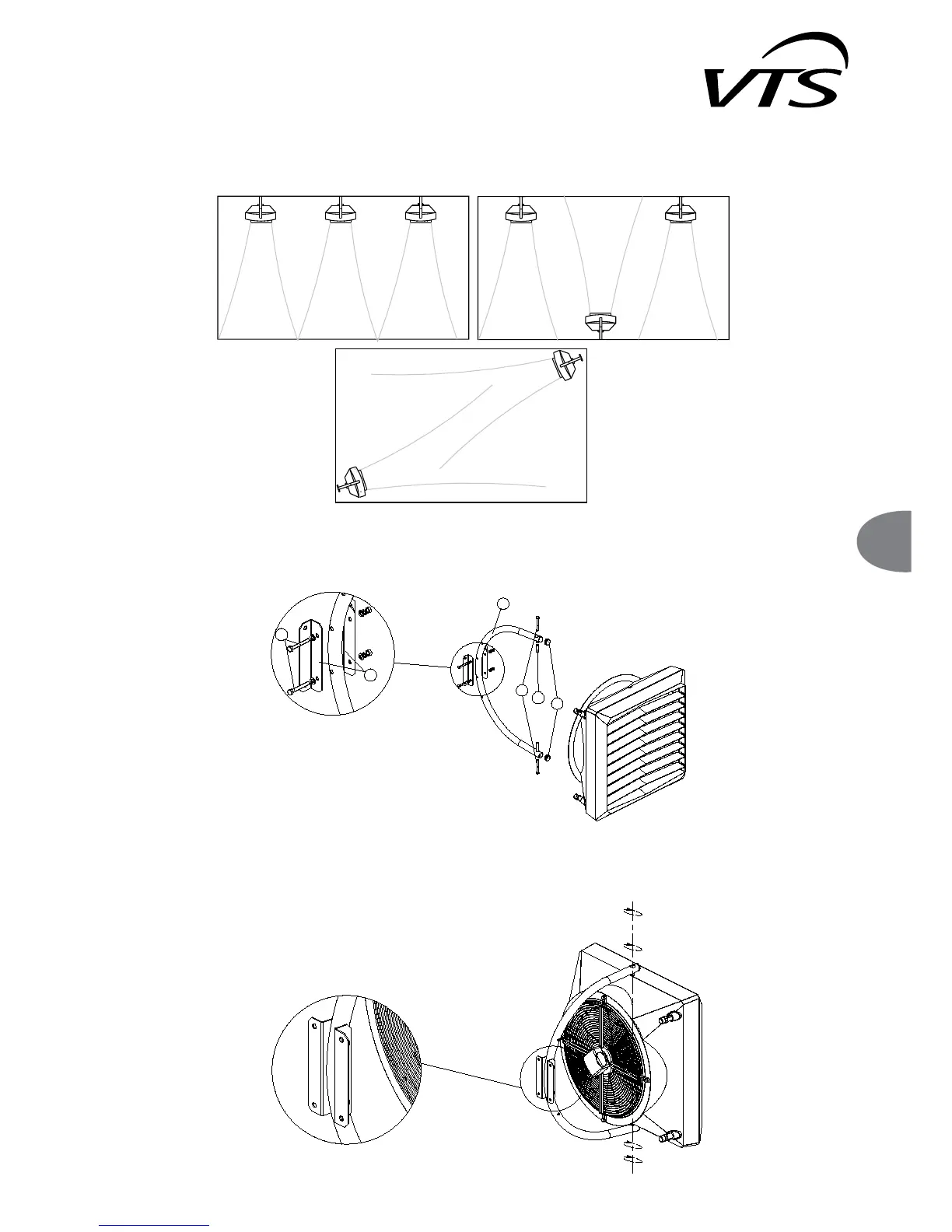

Seinale monteeritud õhkkütteseadmete asetuse näited
Pealtvaade
4.1 PAIGALDAMINE KONSOOLIGA
Konsool on valikuline komponent. Kasutage konsooli kinnitamiseks seadme külge kroonpuure, puurige augud kütteseadme ülemistesse ja alumistesse paneelidesse (märgistatud vastavates
NRKWDGHVQXPEULJDÄ³MDVLVHVWDJHDXNXGHVVHKOVLG/NDNHKRLGLNXNURQVWHLQLGKOVVLGHOH3DLJDOGDJH0NUXYLGOHPLVWHVVHMDDOXPLVWHVVHKOVVLGHVVHQLQJ¿NVHHULJHNRQVRROLDVHQG
soojendi suhtes, pingutades samal ajal vastavaid kruvisid. Paigaldage konsoolile tüüblid samal ajal, kui reguleerite seadet õigesse asendisse.
1
2
3
6
4
5
Konsool koosneb järgmistest osadest:
1. KRONSTEIN (1 tk); 2. HOIDIK; 3. M10-KRUVI, SEIBI JA MUTRIGA, MIS PINGUTAB KLAMBRIT (2 komplekti); 4. M10-KRUVI, MIS KINNITAB HOIDIKU SOOJENDI KÜLGE (2 tk);
5. TÜÜBEL (2 tk); 6. PAIGALDUSHÜLSS (2 tk)
konsoolile monteeritud seadme pööramine
120
