VOLCANO VR Mini
VOLCANO VR1
VOLCANO VR2
VOLCANO VR3
VOLCANO VR-D

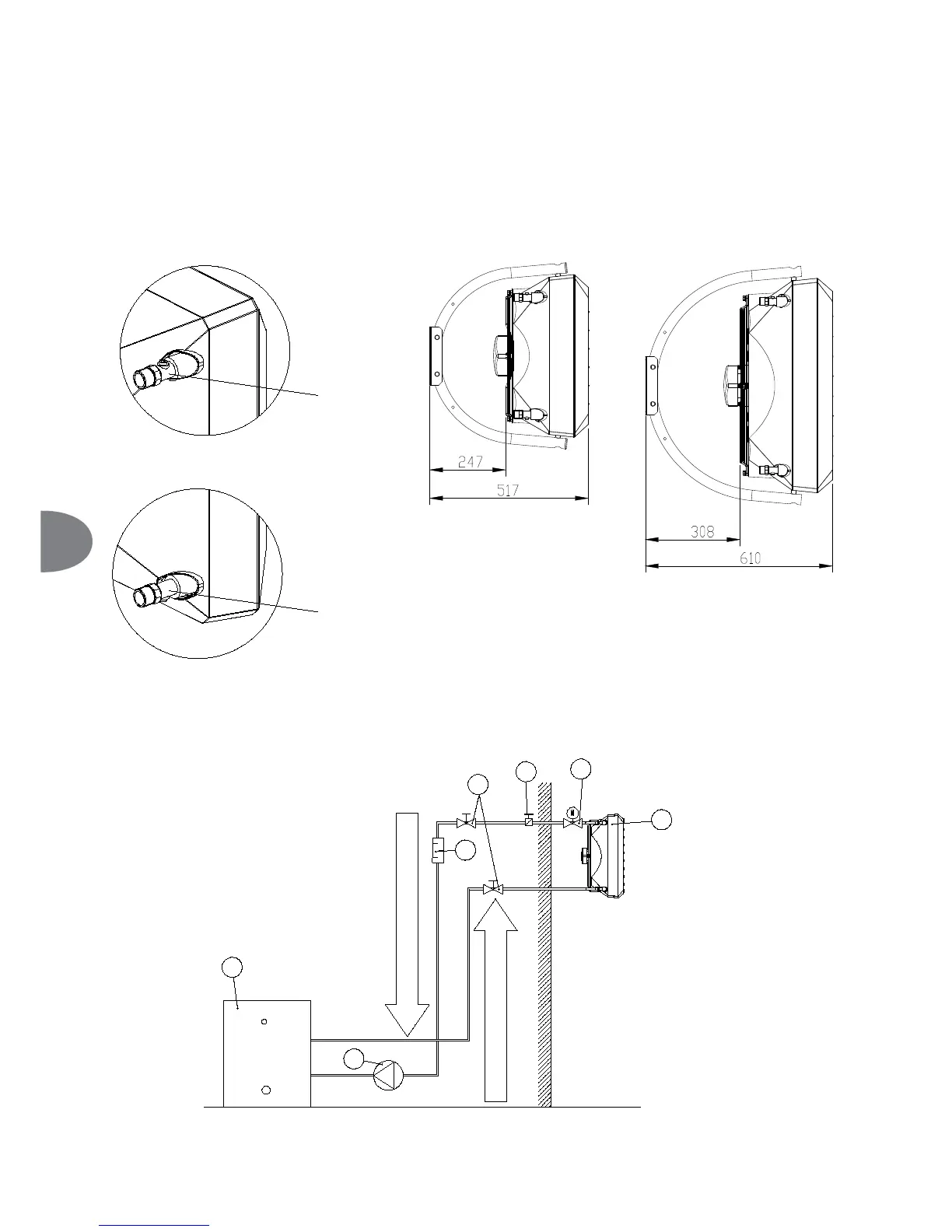

HÜDRAULIKASÜSTEEMI NÄIDE:
1. SOOJENDI; 2. ELEKTRILINE KLAPP; 3. ÕHUTUSKLAPP; 4. SULGEKLAPP; 5. FILTER; 6. RINGLUSPUMP; 7. BOILER
0217$$ä,9$+(0$$'3$,*$/'86-8+,6('
Soojuskanduri toitesüsteemi paigaldamine. Kaitske soojusvaheti ühendust soojuskanduri torustiku paigaldamisel kõverdumise eest (1). Torustik ei tohiks liigselt koormata soojendi ühendusi.
Torustiku võib ühendada painduvate ühendustega (õhuvoolu reguleeritav nurk).
VOLCANO VR Mini, VR1, VR2, VR3 VOLCANO VR Mini VOLCANO VR1, VR2, VR3, VR-D
6
5
4
3
1
2
7
TOIDE
TAGASIVOOL
toide
tagasivool
154
EE
