Für die Durchgangsprüfung drücken Sie die Taste "S" (5), bis das
Symbol im Display erscheint. Weiteres Drücken schaltet in den
nächsten Messbereich (Diodentest, Widerstand, Durchgang ...).
Sobald "OL" (für Overflow = Überlauf) im Display erscheint, haben Sie
den Messbereich überschritten bzw. der Messkreis ist unterbrochen.

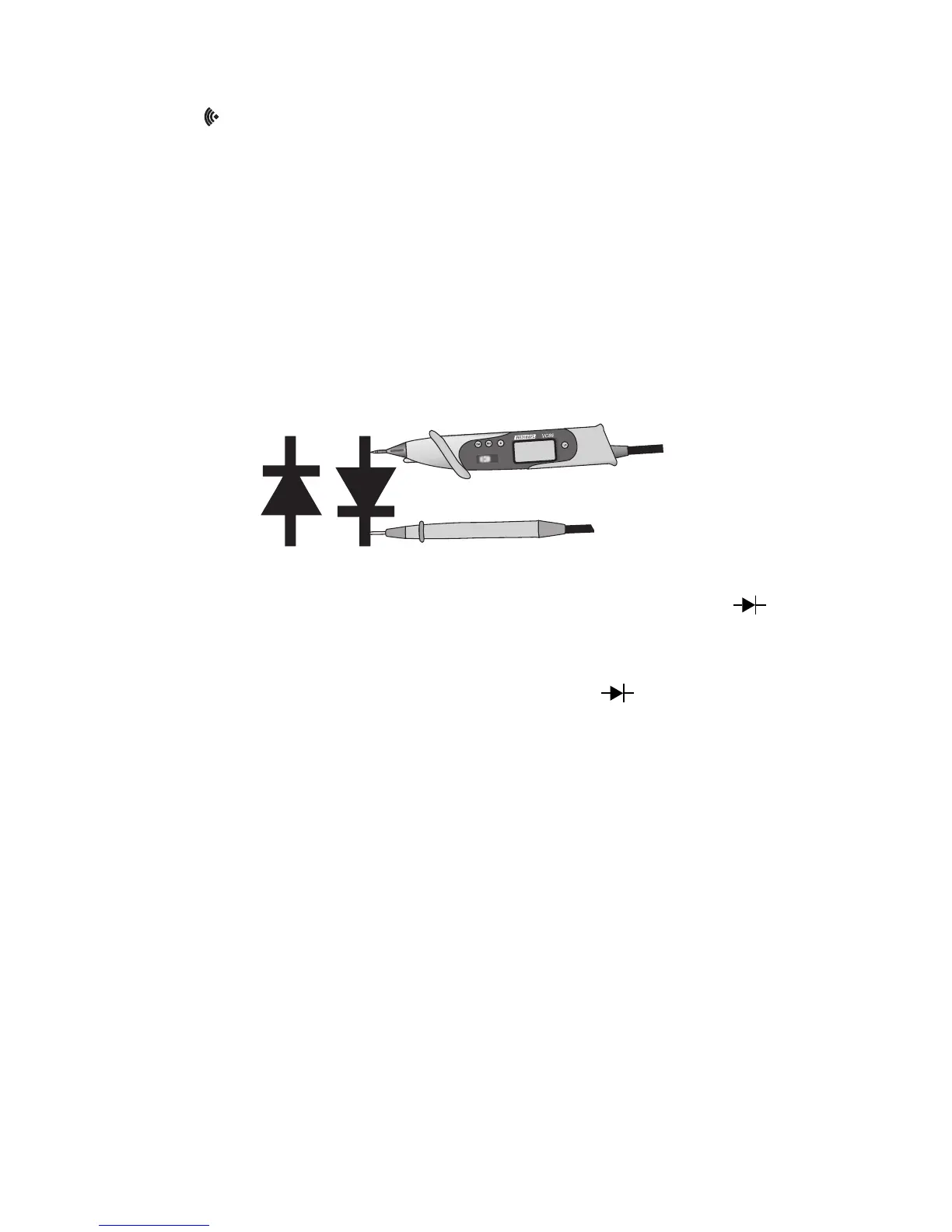

Diodentest
Zu dieser Messung gehen sie wie folgt vor:
- Stellen Sie den Bereichswahlschalter (10) auf Position Ω .
- Drücken Sie zweimal die Taste "S"(5) um in den Dioden-
testbereich umzuschalten.
In der Anzeige erscheint das Diodensymbol .
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt
(Diode). Die Durchlassspannung wird angezeigt.
☞
Wenn Sie eine Diode in Durchlassrichtung prüfen (rote
Messspitze an der Anode = Diodenseite ohne Ringmarkie-
rung), werden Sie eine Spannung ab ca. 0,6 V (Siliziumdi-
ode) messen, sofern die Diodenstrecke nicht defekt ist.
Messen Sie dagegen in Sperrrichtung (rote Messleitung an
der Kathode = Diodenseite mit Ringmarkierung), so
erscheint im Display "OL".
Wird dagegen ein "Spannungswert" angezeigt, so haben
Sie entweder das Messobjekt falsch angeschlossen oder
es ist defekt.
15
