La fonction de mise hors service auto peut être désactivée. A cet effet, maintenez la
touche « RELD » enfoncée pendant la mise en circuit. Après la mise hors circuit, cet-
te fonction est de nouveau active.
Fonction HOLD
La fonction HOLD gèle la mesure représentée momentanément pour lire celle-ci en
toute tranquillité ou pour la journalisation. Des valeurs instables ou variables ne peu-
vent pas être « gelées ».
Lors du contrôle des conducteurs sous tension, assurez-vous que
cette fonction est désactivée pour commencer le test sous peine,
dans le cas contraire, d´avoir un résultat erroné de la mesure !
Pour activer la fonction HOLD, appuyez sur la touche « HOLD » ; un bip sonore vali-
de cette action, HOLD s´affiche à l´écran.
Pour désactiver de nouveau cette fonction, appuyez encore sur la touche corres-
pondante ou activez le commutateur rotatif.
Fonction REL
La fonction REL permet de mesurer une valeur de référence afin d´éviter d´éven-
tuelles pertes en lignes comme pour les mesures de résistance par ex. Pour cela, la
valeur affichée momentanément est mise à zéro. Une nouvelle valeur de référence a
été réglée.
En appuyant sur la touche « REL » vous activez cette fonction de mesure. « »
apparaît à l´écran. La sélection automatique des plages de mesure est désactivée ici.
Pour désactiver cette fonction, appuyez pendant plus d´une seconde sur la touche «
REL ».
Low Impedance 200 kΩ
ATTENTION !
Cette fonction ne doit être utilisée que pour des tensions de max.
250 V et pendant 3 secondes max.
Cette fonction de mesure permet de réduire l´impédance de 10 MΩ à 200 kW. La
réduction de l´impédance bloque les tensions fantômes éventuelles qui pourraient
fausser le résultat de la mesure.
13
Hinweise!
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Mess-
punkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz,
Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfäl-
schen.
Sobald "OL" (für Overflow = Überlauf) im Display erscheint, haben Sie den
Messbereich überschritten bzw. der Messkreis ist unterbrochen.
d) Akustische Durchgangsprüfung
Messbereich Ω wählen
- Drücken Sie die Taste "SELECT" um in den akustischen Durchgangsprüfbereich
umzuschalten. In der Anzeige erscheint . Der Messwert ist in der Anzeige (1)
sichtbar. Als Durchgang wird ein Messwert < 50 Ohm erkannt; hierbei ertönt ein
akustischer Piepston.

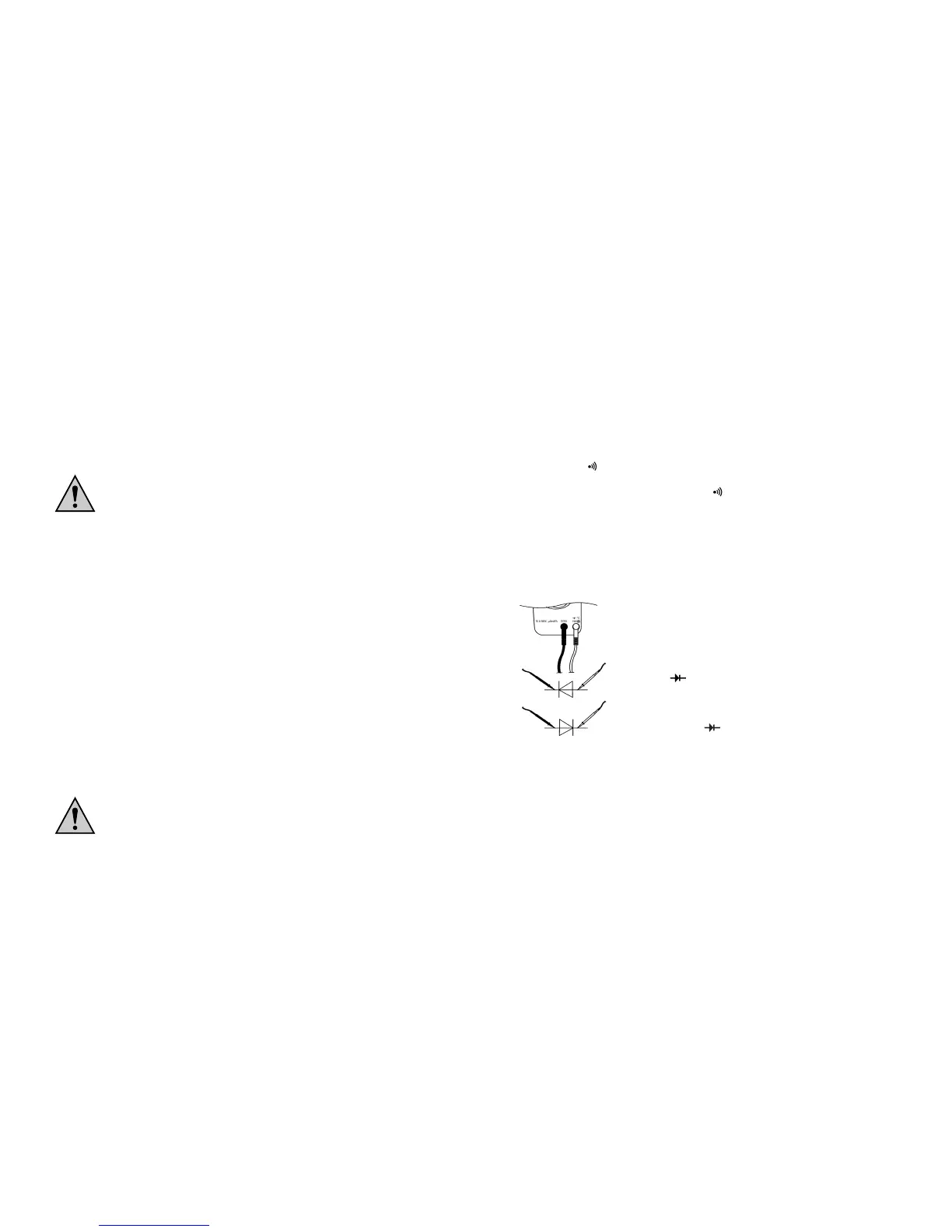

e) Diodentest
Zu dieser Messung gehen sie wie folgt vor:
- Verbinden Sie die schwarze Messleitung mit der
COM-Buchse (7) und die rote Messleitung mit der
VΩ-Buchse (6) bis diese plan am Messgerät auflie-
gen.
- Stellen Sie den Bereichswahlschalter (5) auf Position
Ω .
- Drücken Sie zweimal die Taste "SELECT" um in den
Diodentestbereich umzuschalten. In der Anzeige
erscheint .
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspit-
zen miteinander verbinden. Daraufhin muss sich ein Wert von ca. 0 einstellen.
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt (Diode). Wenn Sie
eine Diode in Durchlassrichtung (rote Messleitung an der Anode = Diodenseite
ohne Ringmarkierung) prüfen, werden Sie eine Spannung ab ca. 0,6 V (Siliziumdi-
ode) messen, sofern die Diodenstrecke nicht defekt ist. Messen Sie dagegen in
Sperrrichtung (rote Messleitung an der Kathode = Diodenseite mit Ringmarkie-
rung), so erscheint im Display "OL". Wird dagegen ein "Spannungswert" ange-
zeigt, so haben Sie entweder das Messobjekt falsch angeschlossen oder es ist
defekt.
