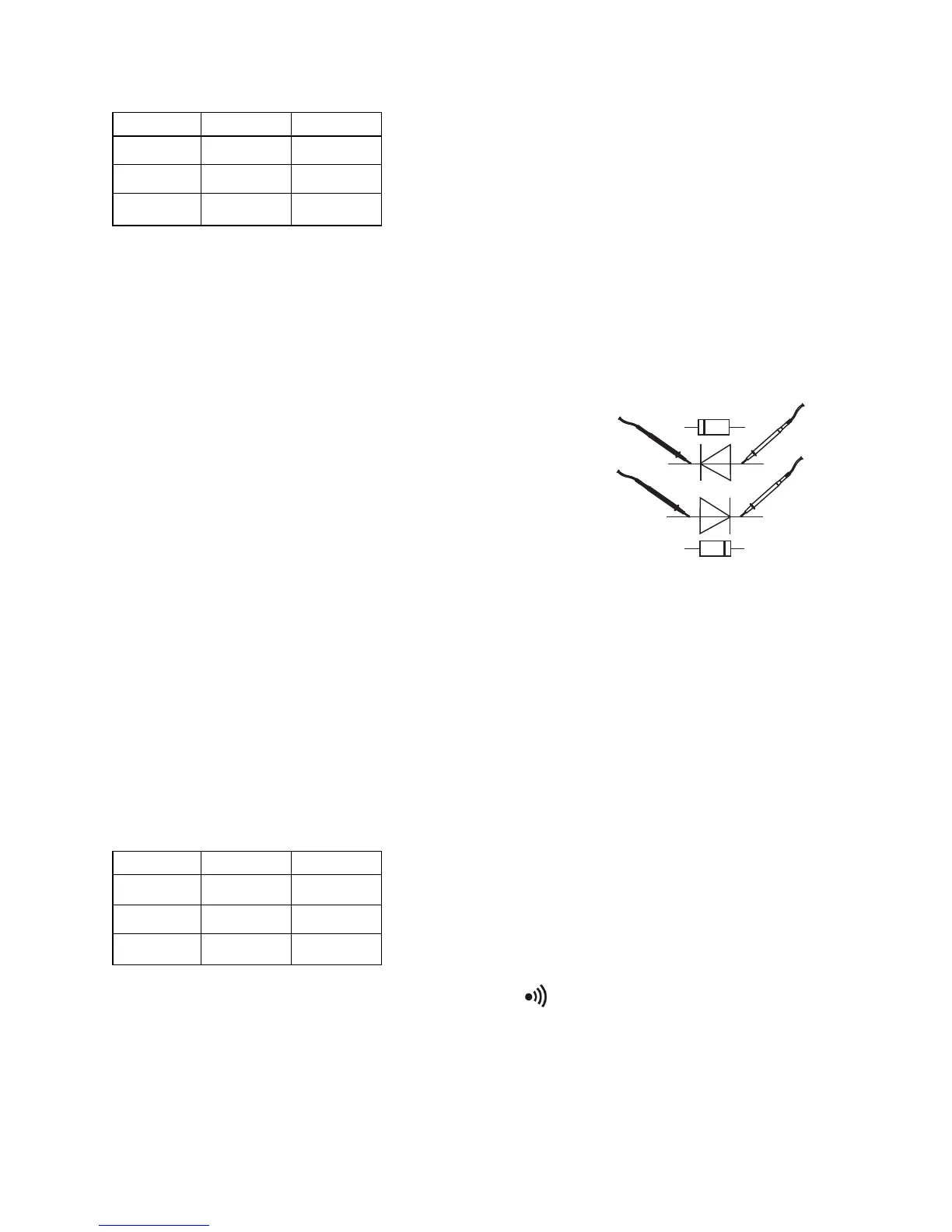

Messbuchsenwahl und Zuordnung der schwarzen und roten Messleitung
DMM schwarz rot
VC130 COM (5) mA/Ω (7)
VC150 COM (5) mA/Ω (7)
VC170 COM (5) V/Ω (8)
- Schalten Sie das DMM ein und wählen den Messbereich
- Stecken Sie die Messleitungen je nach Modell wie in der Tabelle ersichtlich in die entsprechenden
Messbuchsen.
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden Messspitzen miteinander
verbinden. Daraufhin muss sich ein Wert von ca. 0 V einstellen. Die Leerlaufspannung beträgt ca.
3 V.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung in Volt (V) angezeigt.
Ist „.OL“ ersichtlich, so wird die Diode in Sperrrichtung gemessen
oder die Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle
eine gegenpolige Messung durch. Die rote Messleitung entspricht
dem Pluspol (Anode), die schwarze Messleitung dem Minuspol
(Kathode).
Eine Silizium-Diode weist eine Durchlassspannung von ca.
0,5 – 0,8 V
auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Drehen Sie den Drehschalter in Position „OFF“ bzw. schalten das Gerät über den „POWER“-Schal-
ter aus.
f) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
Messbuchsenwahl und Zuordnung der schwarzen und roten Messleitung
DMM schwarz rot
VC130 COM (5) mA/Ω (7)
VC150 COM (5) mA/Ω (7)
VC170 COM (5) V/Ω (8)
- Schalten Sie das DMM ein und wählen den Messbereich
- Stecken Sie die Messleitungen je nach Modell wie in der Tabelle ersichtlich in die entsprechenden
Messbuchsen.
- Um bei VC170 die Funktion des akustischen Durchgangsprüfers zu aktivieren, drücken Sie die Tas-
te „SELECT“ (3). Eine erneute Betätigung schaltet in die erste Messfunktion (Diodentest) um, usw.
