16
- Als Durchgang wird ein Messwert ca. < 10 Ohm erkannt und es erfolgt ein Dauerton.
- Sobald „.OL“ (Überlauf) im Display erscheint, haben Sie den Messbereich überschritten bzw. der
Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Drehen Sie den Drehschalter in Position „OFF“ bzw. schalten das Gerät über den „POWER“-Schal-
ter aus.
g) Berührungslose Spannungsprüfung „NCV“
Vergewissern Sie sich, dass alle Messbuchsen frei sind. Entfernen Sie bitte alle
Messleitungen und Adapter vom Messgerät.
Diese Funktion dient nur als Hilfsmittel. Bei Arbeiten an diesen Kabeln sind unbe-
dingt vorab Kontaktmessungen auf Spannungsfreiheit durchzuführen.
- Schalten Sie das DMM ein und wählen den Messbereich „NCV“
- Prüfen Sie diese Funktion vorab an einer bekannten AC-Spannungsquelle.
- Führen Sie das Messgerät mit der Sensorfläche (1) in einem Abstand von max. 10 mm an die zu prü-
fende Stelle. Bei verdrillten Leitungen ist es ratsam, das Kabel auf eine Länge von ca. 20 –30 cm zu
prüfen.
- Bei einer Spannungsdetektion ertönt ein Signal und das Display zeigt „000“
- Schalten Sie das DMM nach Messende aus. Drehen Sie den Drehschalter in Position „OFF“ bzw.
schalten das Gerät über den „POWER“-Schalter aus.
☞
Aufgrund der Empfindlichkeit können auch statische Felder beim Berühren angezeigt wer-
den. Dies ist normal und beeinflusst das Prüfergebnis nicht.
h) Transistortest „hFE“
Transistortests können nur mit dem optional erhältlichen Messadapter durchgeführt
werden. Am Adapter darf keine Spannung angelegt und gemessen werden.
- Schalten Sie das DMM ein und wählen den Messbereich „hFE“.
- Entfernen Sie alle Messleitungen vom Gerät.

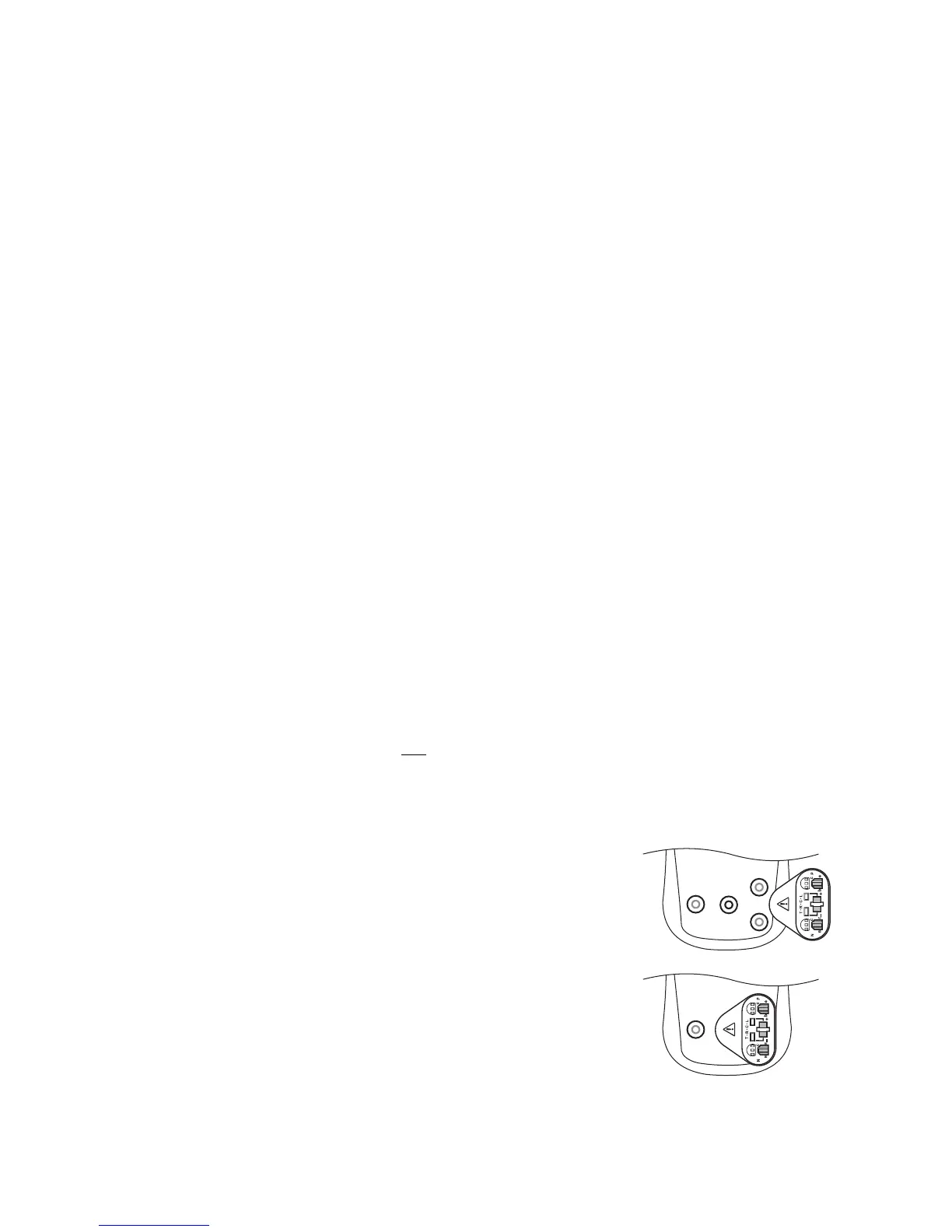

- Stecken Sie den optionalen Messadapter auf die drei Mess-
buchsen COM (5) + V (8) + mA (7)
- Setzen Sie den zu testenden Transistor polungsrichtig in den
entsprechenden Sockel. Der linke Sockel ist für NPN-Typen
und der rechte Sockel für PNP-Typen. SMD-Typen können
ebenfalls getestet werden.
- Im Display wird der Verstärkungsfaktor „hFE“ angezeigt
- Entfernen Sie nach Messende den Adapter und schalten Sie
das DMM aus. Drehen Sie den Drehschalter in Position „OFF“
bzw. schalten das Gerät über den „POWER“-Schalter aus.
