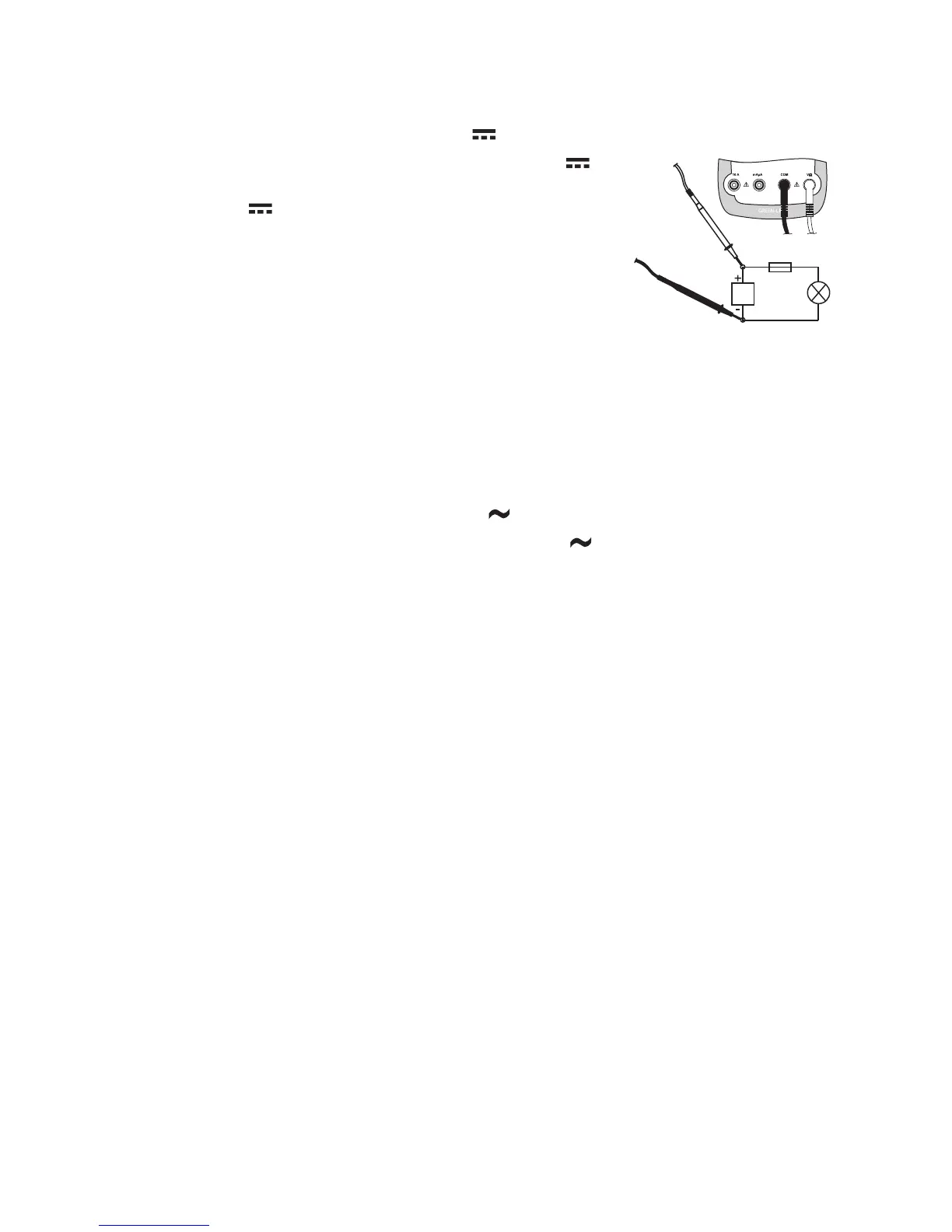

b) Spannungsmessung „V“
Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “.
Für kleine Spannungen bis max. 400 mV wählen Sie den Mess-
bereich „mV “
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die
schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Bat-
terie, Schaltung usw.). Die rote Messspitze entspricht dem Plus-
pol, die schwarze Messspitze dem Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen mit dem
augenblicklichen Messwert im Display angezeigt.
☞
Sobald bei der Gleichspannung ein Minus „-„ vor dem Messwert erscheint, ist die gemes-
sene Spannung negativ (oder die Messleitungen sind vertauscht).
Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand von >10 Mohm auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Zur Messung von Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “. Im Display erscheint „AC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze Messleitung in die COM-
Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
