d) Strommessung „µA/mA“ bei VC280

Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V
ACrms oder 75 V DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten
Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. auf einen klei-
neren Messbereich. Vor einem Messbereichswechsel immer die Schaltung stromlos schalten.
Der µA/mA-Messeingang von VC280 weist eine selbstrückstellende PTC-Sicherung auf, bei dem ein
Sicherungswechsel bei Überlast entfällt.
☞
Wurde die PTC-Sicherung ausgelöst (kein Messwertänderung etc.), so schalten Sie
das DMM aus (OFF) und warten ca. 5 Minuten. Die selbstrückstellende Sicherung
kühlt ab und ist danach wieder funktionsbereit.
Zur Messung von Gleichströmen bis max. 400 mA gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „µA “ oder „mA “.
- In der Tabelle sind die unterschiedlichen Messfunktionen und die möglichen Messbereiche ersicht-
lich. Wählen Sie den Messbereich und die zugehörigen Messbuchsen.
Messfunktion VC265 Messbuchsen
µA <4000 µA COM + mAµA
mA 4000 µA – 399 mA COM + mAµA

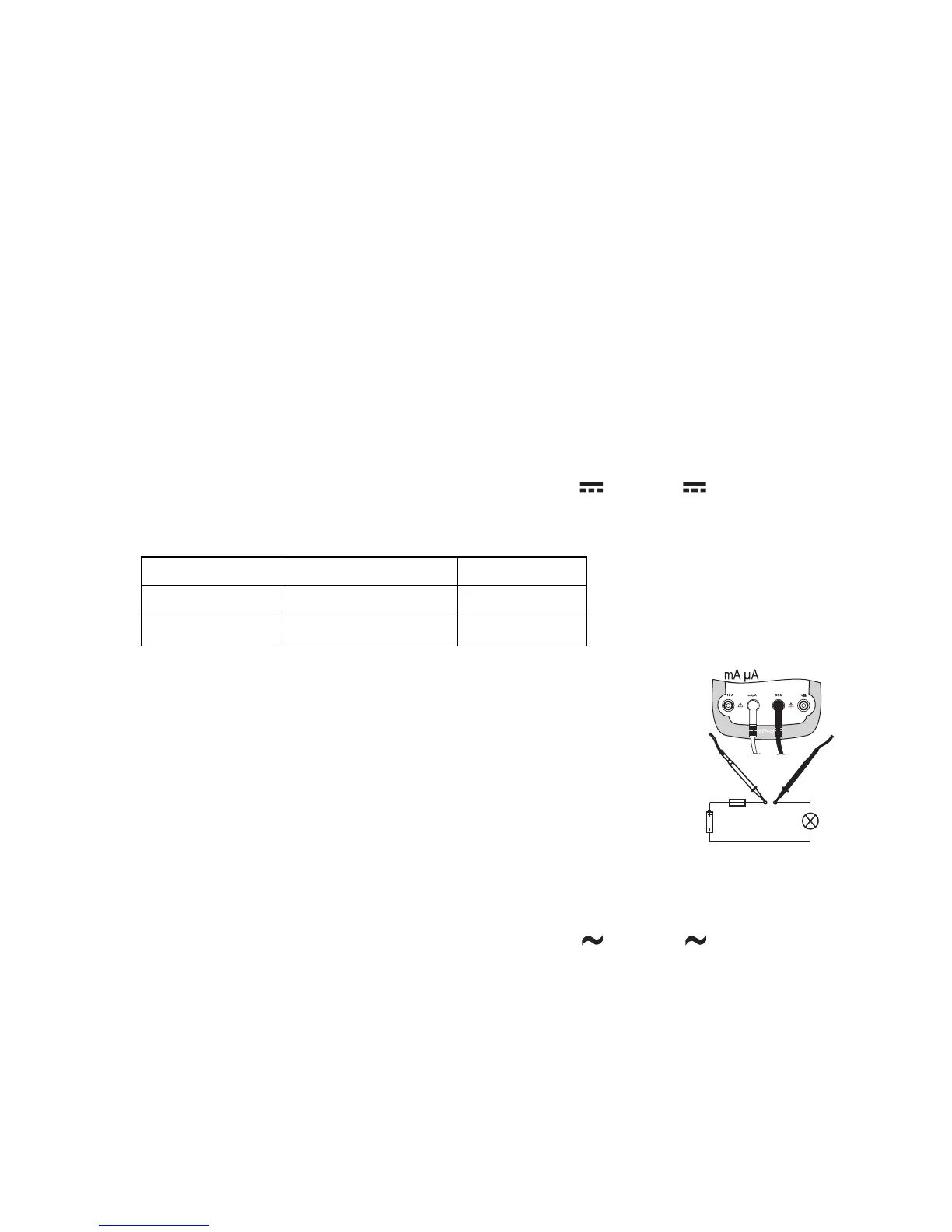

- Stecken Sie die rote Messleitung in die „mA µA“-Messbuchse. Die
schwarze Messleitung stecken Sie in die COM-Messbuchse.
- Verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.); die jeweilige Polarität des Messwertes wird
zusammen mit dem augenblicklichen Messwert im Display angezeigt.
☞
Sobald bei Gleichstrommessung ein Minus „-„ vor dem Mess-
wert erscheint, verläuft der Strom entgegengesetzt (oder die
Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Zur Messung von Wechselströmen bis max. 400 mA gehen Sie wie zuvor beschrieben vor.
- Schalten Sie das DMM ein und wählen den Messbereich „µA “ oder „mA “ . Drücken Sie die
Taste „SELECT“ um in den AC-Messbereich umzuschalten. Im Display erscheint „AC“. Eine erneute
Betätigung schaltet wieder zurück usw.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.

Messen Sie im mA/µA-Bereich auf keinen Fall Ströme über 400 mA, da sonst die
PTC-Sicherung auslöst.
