18
Renoveringsdata/Overhaul data

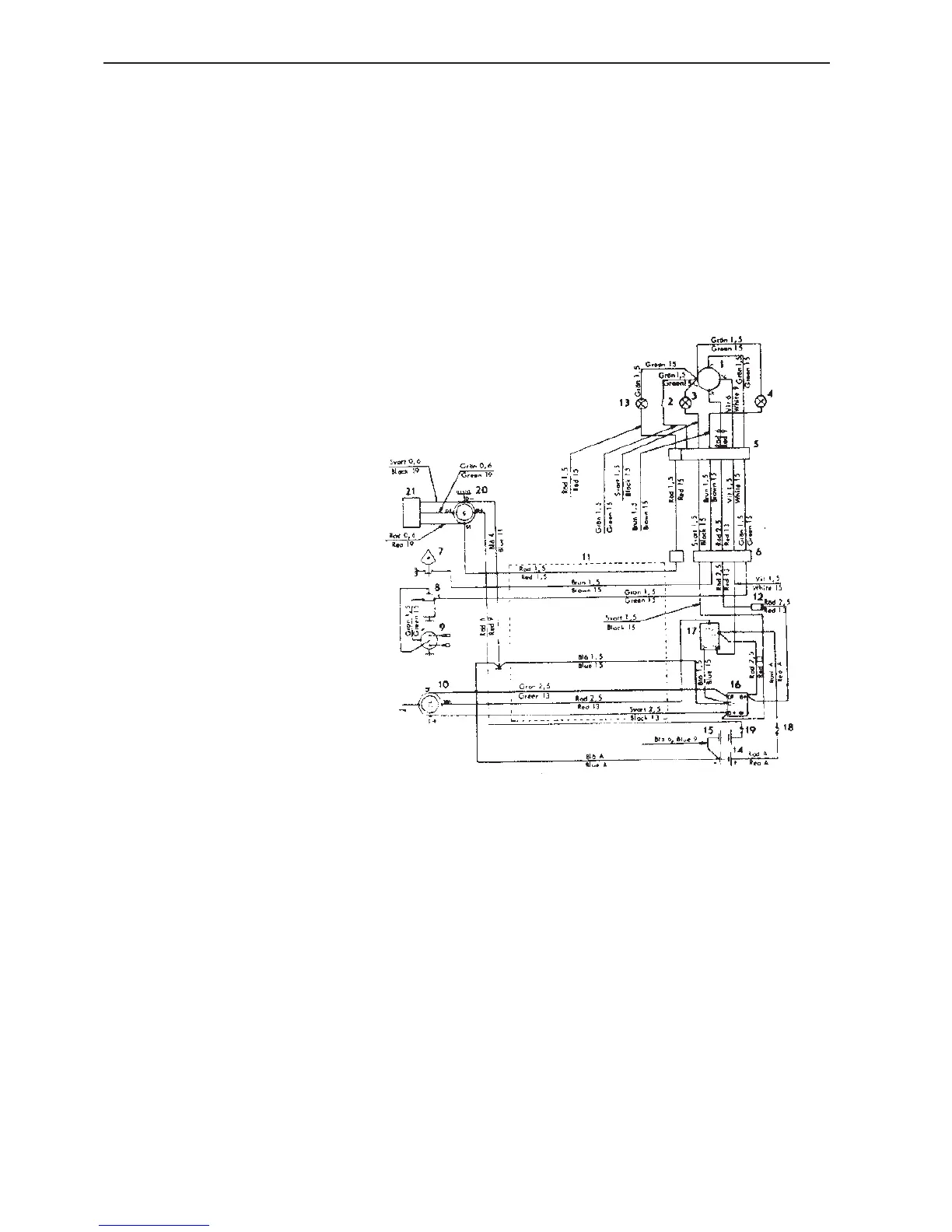

New wiring diagram MB10A
The MB10A is with effect from engine no 6361 fitted with a new wiring diagram.
Positionslista/List of components
1. Nyckelströmbrytare
Key switch
2. Strömbrytare, extra
Switch, extra
3. Kontrollampa, startgenerator
Warning lamp, dynastart
4. Kontrollampa, oljetryck
Warning lamp, oil pressure
5. Kopplingsstycke, instr.tavla
Connector, instr. panel
6. Kopplingsstycke, motor
Connector, engine
7. Oljetrycksgivare
Oil pressure sender
8. Tändspole/Ignition coil
9. Tändfördelare
Distributor
10. Startgenerator
Dynastart
11. Ledningshölje
Cable sleeve
12. Säkring
Fuse
13. Kontrollampa, växelströmsgenerator
Warning lamp, alternator
14. Batteri, startgenerator
Battery, dynastart
15. Batteri, växelströmsgenerator
Battery, alternator
16. Laddningsregulator, startgenerator
Charging regulator, dynastart
17. Relä, startgenerator
Relay, dynastart
18. Huvudströmbrytare
Master switch
19. Huvudströmbrytare
Master switch
20. Växelströmsgenerator
Alternator
21. Regulator
Regulator
