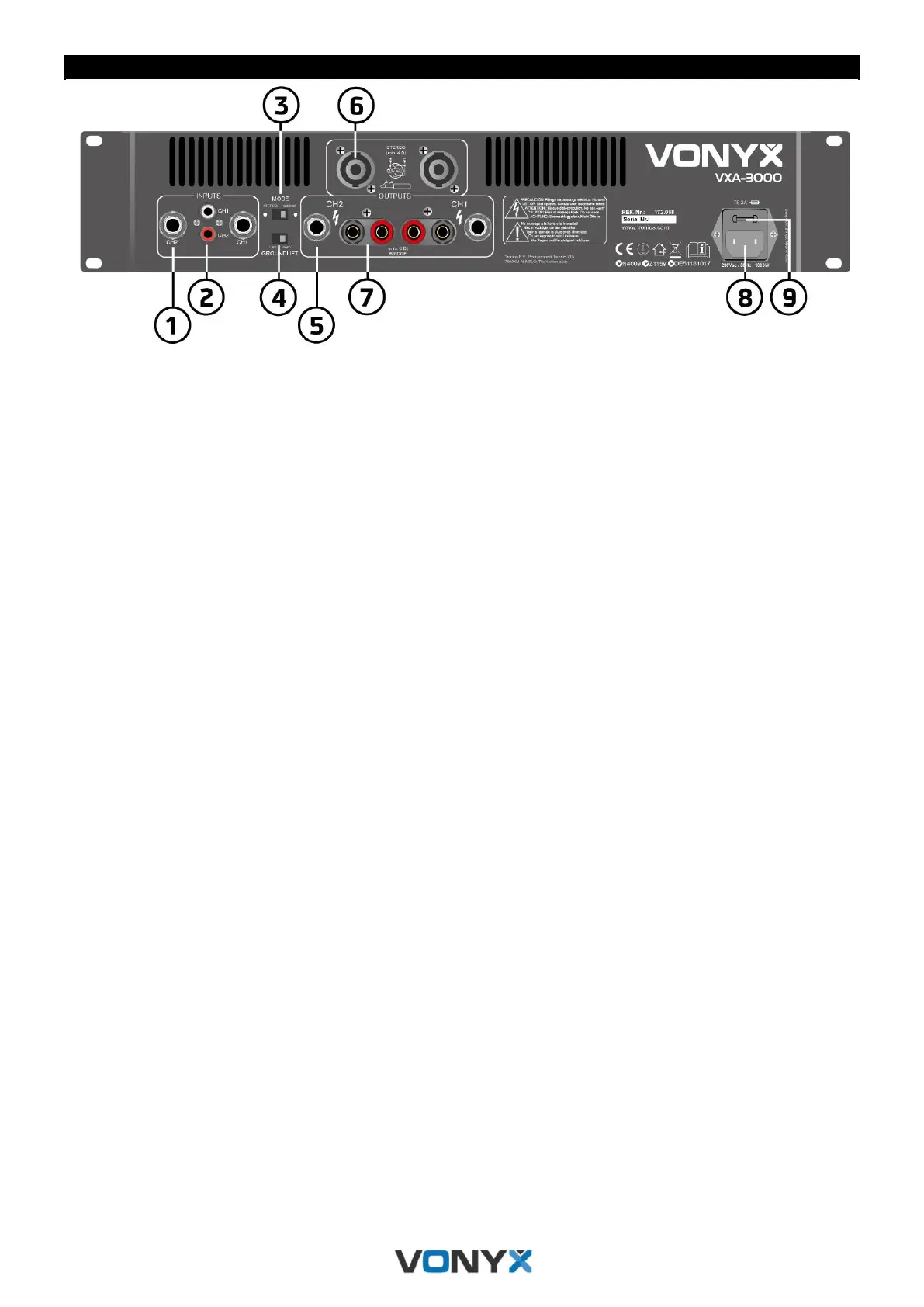

RÜCKSEITE
1. 6.3mm Klinkeneingänge
Zwei 6,3mm Klinkenbuchsen zum Anschluss einer Signalquelle (Mischpult usw.).RCA
2. Eingänge.
Zwei RCA Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)
3. Mode Schalter
Der Verstärker kann in 2 Betriebsarten funktionieren: Stereo und gebrückt .
Wählen Sie eine dieser Betriebsarten:
Stereo Betrieb: Standard Links / Rechts Stereo Betrieb.
Brückenbetrieb: Diese Betriebsart vereinigt beide Kanäle auf einem Kanal, wodurch sich die Leistung dieses Kanals
verdoppelt. Schliessen Sie das Signal an den linken Eingangskanal an und der Ausgangspegel kann nun mit dem
linken Lautstärkeregler eingestellt werden.
4. Ground Lift Schalter
Trennt die Schaltungen von der Masse, falls Probleme mit Erdschleifen auftauchen (Brummgeräusche).
5. 6.3mm Jack Ausgang.
Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.
6. NL4 Ausgang.
Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.
Pin +1 & +2 = + Ausgang, Pin -1 & -2 = - Ausgang
7. Schraubanschlüsse
Lautsprecherausgänge: 4 Ohm pro Kanal. Im Brückenbetrieb 8 Ohm.
8. Netzeingang
Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose
9. Sicherungshalter
Die Sicherung schützt den Verstärker und die Anschlussdrähte gegen Defekte. Nur durch eine völlig identische
Sicherung ersetzen.
