INSTALLATION
Anschluss des Ausgangs
Während der Anschlüsse muss der Verstärker ausgeschaltet sein. Die Lautsprecher können über die NL4 Buchsen oder über
Drähte an die Schraubklemmen angeschlossen werden. Wählen Sie in der nachstehenden Tabelle die geeignete Drahtstärke,
die der Entfernung zwischen Verstärker und Lautsprecher entspricht.
Abstand(m) Stärke(mm²)
<10m 1.5mm²
>10m <20m 2.5mm²
>20m <30m 4.0mm²
Aufstellung

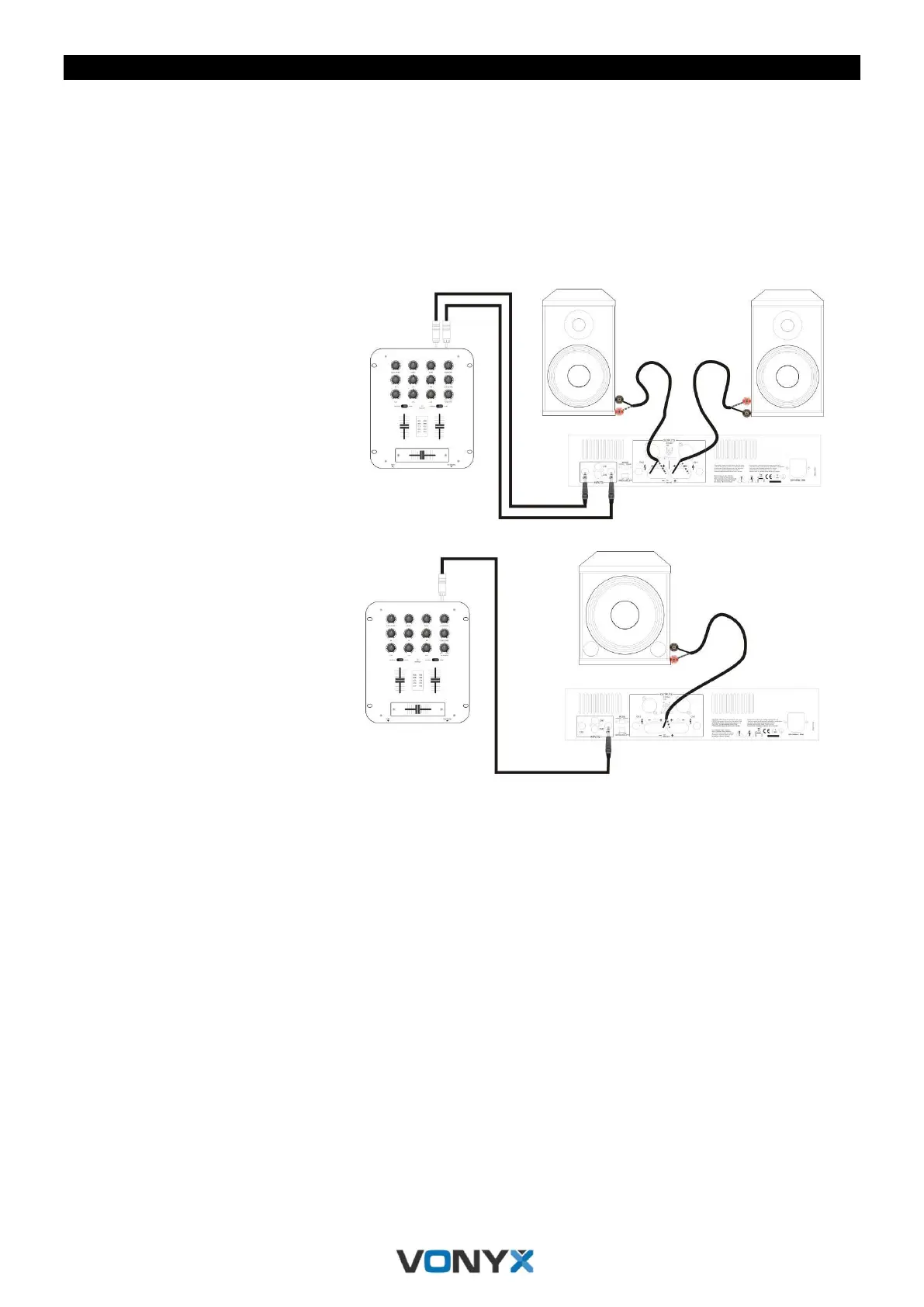

Der Verstärker kann auf 2 Betriebsarten eingestellt werden:
1. Stereoanschluss
Den Mode Schalter (3) auf Stereo einstellent.
In dieser Betriebsart besitzt der Verstärker
zwei unabhängige Kanäle, die ihren eigenen
Eingang und ihre eigenen Lautstärkeregler
besitzen.
2. Brückenbetrieb
Den Mode Schalter (3) auf ‘Bridged’
einstellen.
Wie bereits beschrieben, verdoppelt sich die
Ausgangsleistung. Verbinden Sie das
Audiokabel mit Eingang 1 und das
Ausgangssignal kann nun mit dem
Lautstärkeregler von Kanal 1 eingestellt
werden. Schliessen Sie die Lautsprecher an
die positiven (+) Ausgänge beider Ausgänge
an und nicht an die den (-) Ausgang oder
die Masse. Die negativen Ausgänge dürfen
im Brückenbetrieb NICHT benutzt werden.
ACHTUNG: Niemals positive Verbindung (+) Anschlussen mit Erde oder negativ (-) Anschluss und nie mit den anderen
positiven (+) Ausgänge!
Netzanschluss
Bevor Sie den Verstärker ans Netz anschliessen, vergewissern Sie sich, dass die Netzspannung der Versorgungsspannung des
Verstärkers entspricht. Schliessen Sie erst das IEC Ende ans Gerät an und dann den Netzstecker.
Lesen Sie bitte nachstehende Anweisungen, um einen zuverlässigen und problemlosen Betrieb zu gewährleisten:
• Achten Sie darauf, dass alle Kabel richtig angeschlossen sind!
• Prüfen Sie, ob die Lautsprecher für diesen Verstärker geeignet sind!
• Niemals die Belüftungsgitter abdecken!
• Vor Regen und Feuchtigkeit schützen!
• Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!
