52

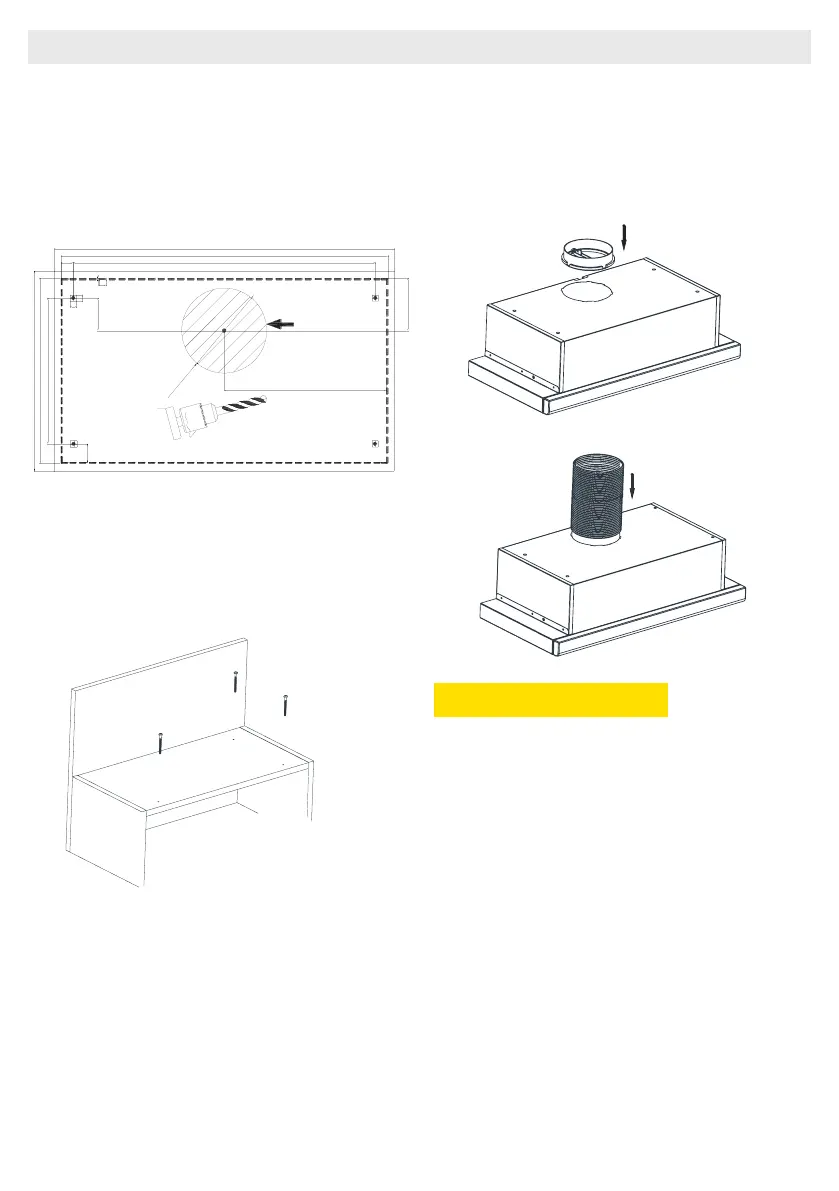

Izvrtajte luknje za nosilce.
Izvrtajte luknje premera 4 mm na mestih, ki so
na shemi označena z A, B, C in D Slika 2
Aparat montirajte v viseč položaj s štirimi
priloženimi vijaki, na točkah A, B, C in D.
Sprednja plošča se ne bi smela dotikati vrat
visečega pohištva med premikanjem
teleskopskih drsnikov. Slika 3
Postavite spajalni prstan na izhod za odvodno
cev na aparatu in ga obrnite v smeri urinega
kazalca. Slika 4
Postavite upogljivo aluminijsko cev preko
spajalnega prstana, drugi konec pa
namestite na vhod dimnika. Slika 5
A OPOZORILO
Opozorilo: Ukrivljanje in upogibanje aluminijske
cevi ovira pretok zraka skozi cev, tako da se je
treba temu izogibati.
Funkcije aparata
Napo lahko uporabljate v kuhinjah z dimnikom
ali brez.
V primeru uporabe z dimnikom/
odvodom;
V primeru uporabe z dimnikom, mora napa biti
povezana nanj s karseda kratkim vodom, da bi
se zagotovila maksimalna učinkovitost nape.
Aparat je izdelan tako, da je primeren za
uporabo z dimnikom oz. odvodom.
7 MONTAŽA APARATA
B
A
D
C
Ø4
A,B,C,D =
520
500
19
10
10
2
10
462±2
305
283
223±2
248
50
Ø
1
3
0
±
2
28
MOUNTING TEMPLATE SCALE 1:1
SAGOMA DI MONTAGGIO RELAZIONE 1:1
ESTAMPA DE MONTAJE ESCALA 1:1
GABARIT POUR MONTAGE ECHELLE 1:1
MONTAGESCHABLONE MAßSTAB 1:1
AUSSCHNITT IM SCHRANK FÜR LUFTAUSTRITT
LINEA DI TAGLIO PER USCITA ARIA
RECORTE DELARMARIO PARA LA SALIDADE AIRE
LIGNE A COUPER POUR LASORTIE D'AIR
CUT-OUT LINE ON CUPBOARD FORAIR EXIT
SZABLON MONTAZOWY SKALA1:1
ZAZNACZYC W SZAFCE OTWÓR POD WYLOT POWIETRZA
80
Slika 2
B
C
D
A
A
B
C
D
Slika 3
1
2
Slika 4
Slika 5
