VOX electronics PIO 650 2MW User Manual

33

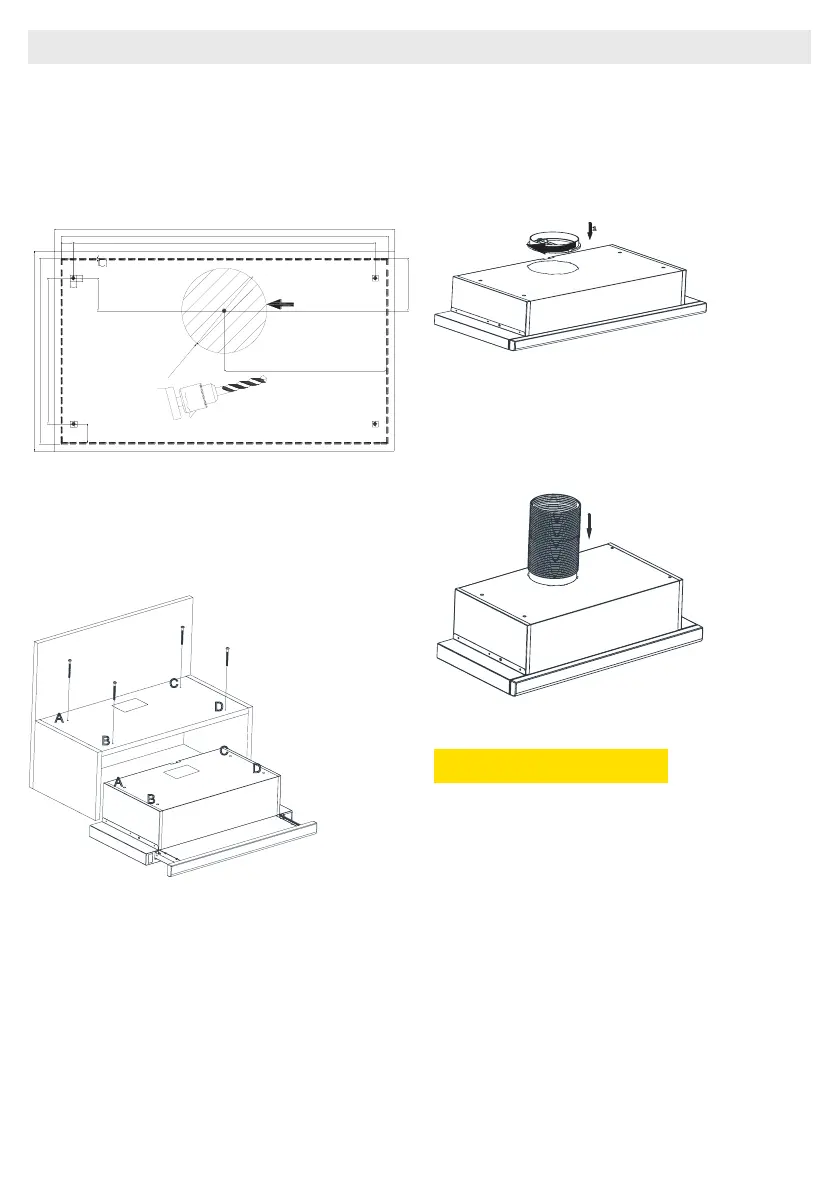

Bušenje montažnih otvora
Izbušite otvore prečnika Ø4 mm u točkama
obilježenim sa A, B, C, D na šemi montaže.
Slika 2
Uređaj treba da se montira na orman u točkama
A, B, C, D pomoću 4 x 40 zavrtnja koji su
isporučeni uz uređaj. Prednja ploča ne treba
da dolazi u dodir sa vratima ormana prilikom
pomijeranja kliznog mehanizma. Slika 3
Plastičnu cijev isporučenu uz uređaj postavite
na odvod za izduvni kanal uređaja. Plastičnu
cijev zarotirajte u smjeru kretanja kazaljke na
satu. Slika 4
Fleksibilnu aluminijsku cijev postavite na
plastični odvod za izduvni kanal. Drugi kraj
cijevi postavite na otvor kanala na zidu. Slika 5
A PAŽNJA
Pošto će krivine i koljena u aluminijskoj cijevi
dovesti do smanjenja usisne snage uređaja,
izbjegavajte korištenje krivina i koljena što
je moguće više.
Funkcije uređaja
Nape se koriste u kuhinjama sa ili bez
izduvnog kanala.
U slučaju korištenja sa izduvnim kanalom;
Kod korištenja sa povezanim izduvnim
kanalom, napa mora biti povezana na izduvni
kanal koji će odvoditi zrak. Da biste ostvarili
maksimalnu ekasnost nape, sustav
cijevi koji vodi do izduvnog kanala
povežite na najkraći mogući način. Vaš
proizvod je proizveden u obliku koji odgovara
korištenju sa izduvnim kanalom.
7 MONTAŽA UREĐAJA
B
A
D
C
Ø4
A,B,C,D =
520
500
19
10
10
2
10
462±2
305
283
223±2
248
50
Ø
1
3
0
±
2
28
MOUNTING TEMPLATE SCALE 1:1
SAGOMA DI MONTAGGIO RELAZIONE 1:1
ESTAMPA DE MONTAJE ESCALA 1:1
GABARIT POUR MONTAGE ECHELLE 1:1
MONTAGESCHABLONE MAßSTAB 1:1
AUSSCHNITT IM SCHRANK FÜR LUFTAUSTRITT
LINEA DI TAGLIO PER USCITA ARIA
RECORTE DELARMARIO PARA LA SALIDADE AIRE
LIGNE A COUPER POUR LASORTIE D'AIR
CUT-OUT LINE ON CUPBOARD FORAIR EXIT
SZABLON MONTAZOWY SKALA1:1
ZAZNACZYC W SZAFCE OTWÓR POD WYLOT POWIETRZA
80
Slika 2
B
C
D
A
A
B
C
D
Slika 3
1
2
Slika 4
Slika 5
