14

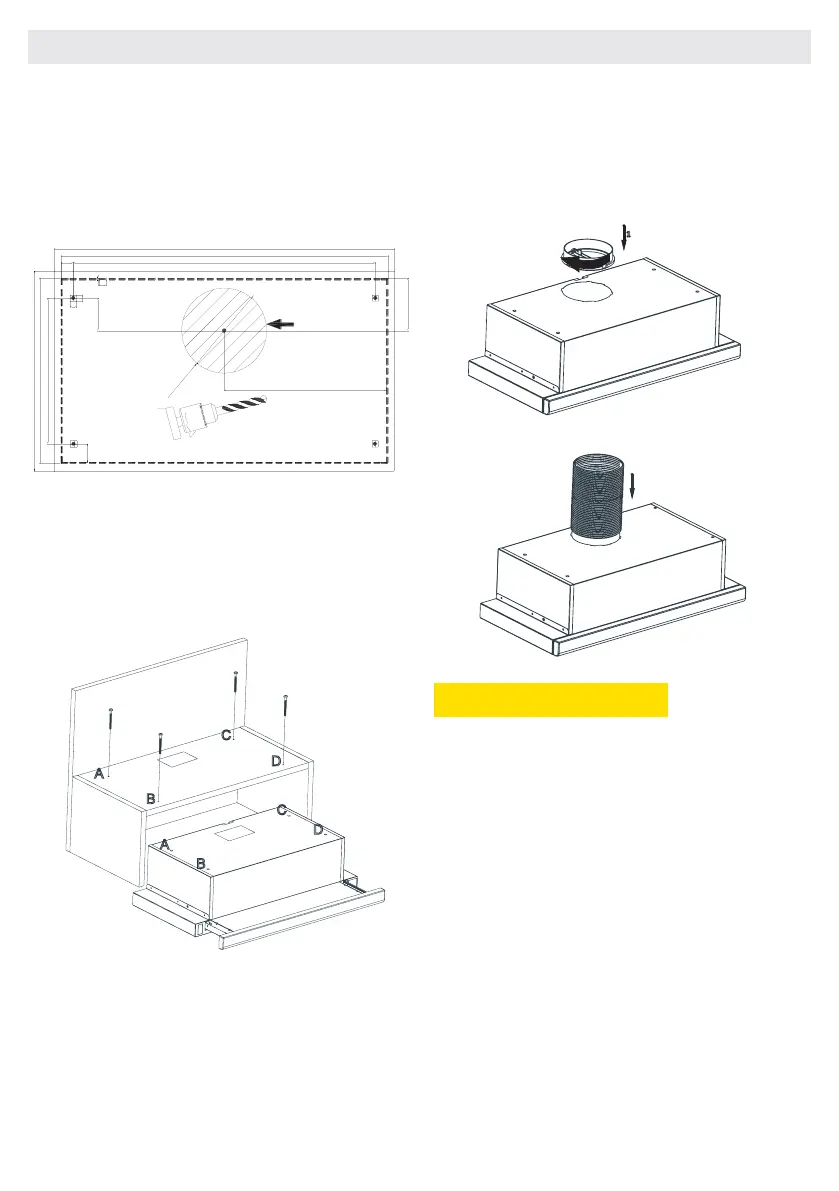

Perfurando os furos do gancho
Faça furos com Ø4 mm de diâmetro nos pontos
marcados como A, B, C, D no esquema de
montagem. 
Figura 2
O aparelho deve ser montado nos furos dos
pontos A, B, C, D usando parafusos 4 x 40
fornecidos com o aparelho. O painel frontal não
deve ser empurrado contra a tampa do
gabinete quando o conjunto deslizante se
move.
Figura 3
Coloque a chaminé de plástico fornecida com a
aplicação na saída de fumos do aparelho. Gire
a tubulação de plástico no sentido horário.
Figura 4
Instale o tubo de alumínio flexível na saída de
fumos de plástico.
Instale a outra extremidade do tubo no orifício
de combustão na parede.
Figura 5
A ATENÇÃO
Desde torções e curvas no tubo de alumínio
levará a redução no poder de sucção de ar,
evite usar torções e curvas tanto quanto
possível.
Funções do dispositivoExaustor é usado em
cozinhas com ou sem combustão.
Em caso de uso com chaminé;
No uso ligado à chaminé, o exaustor deve ser
ligado a uma chaminé que descarregará o ar.
Prefira o caminho mais curto para o sistema de
tubagem que conduz à combustão, a fim de
obter a máxima eficiência do seu exaustor. Seu
produto é fabricado em uma forma apropriada
para uso com combustão.
7 MONTAGEM DO PRODUTO
B
A
D
C
Ø4
A,B,C,D =
520
500
19
10
10
2
10
462±2
305
283
223±2
248
50
Ø
1
3
0
±
2
28
MOUNTING TEMPLATE SCALE 1:1
SAGOMA DI MONTAGGIO RELAZIONE 1:1
ESTAMPA DE MONTAJE ESCALA 1:1
GABARIT POUR MONTAGE ECHELLE 1:1
MONTAGESCHABLONE MAßSTAB 1:1
AUSSCHNITT IM SCHRANK FÜR LUFTAUSTRITT
LINEA DI TAGLIO PER USCITA ARIA
RECORTE DELARMARIO PARA LA SALIDADE AIRE
LIGNE A COUPER POUR LASORTIE D'AIR
CUT-OUT LINE ON CUPBOARD FORAIR EXIT
SZABLON MONTAZOWY SKALA1:1
ZAZNACZYC W SZAFCE OTWÓR POD WYLOT POWIETRZA
80
Figura 2
B
C
D
A
A
B
C
D
Figura 3
1
2
Figura 4
Figura 5
