WAGNER Airless Sprayer Plus 0418 - Montage

D
7
Airless Sprayer Plus
Komponenten
•
Spritzpistole mit Filter
•
Düsenhalter
•
Hochdruckschlauch 10 m lang, 1/4 Zoll Durchmesser.
Benötigtes Montagewerkzeug
•
Zwei Gabelschlüssel.
WARNUNG
Den Netzstecker erst dann in die Netzsteckdose stecken,
wenn dasGerät vollständig zusammengebaut ist.
Bedienelemente und Funktionen
EIN/AUS-Schalter Der EIN/AUS-Schalter schaltet das
Gerät ein und aus (O= AUS, l= EIN)
Spritzpistole Mit der Spritzpistole wird der
Ausstoß der Flüssigkeit gesteuert.
Spritzschlauch Der Spritzschlauch verbindet die
Pistole mit der Pumpe.
Rücklaufschlauch Beim Entlüften wird die Flüssigkeit
durch den Rücklaufschlauch in
den Tank zurückgeleitet.
PRIME/SPRAY-Schalter Der PRIME/SPRAY-Schalter leitet
die Flüssigkeit bei Einstellung
SPRAY in den Spritzschlauch und
bei Einstellung PRIME in den
Rücklaufschlauch.

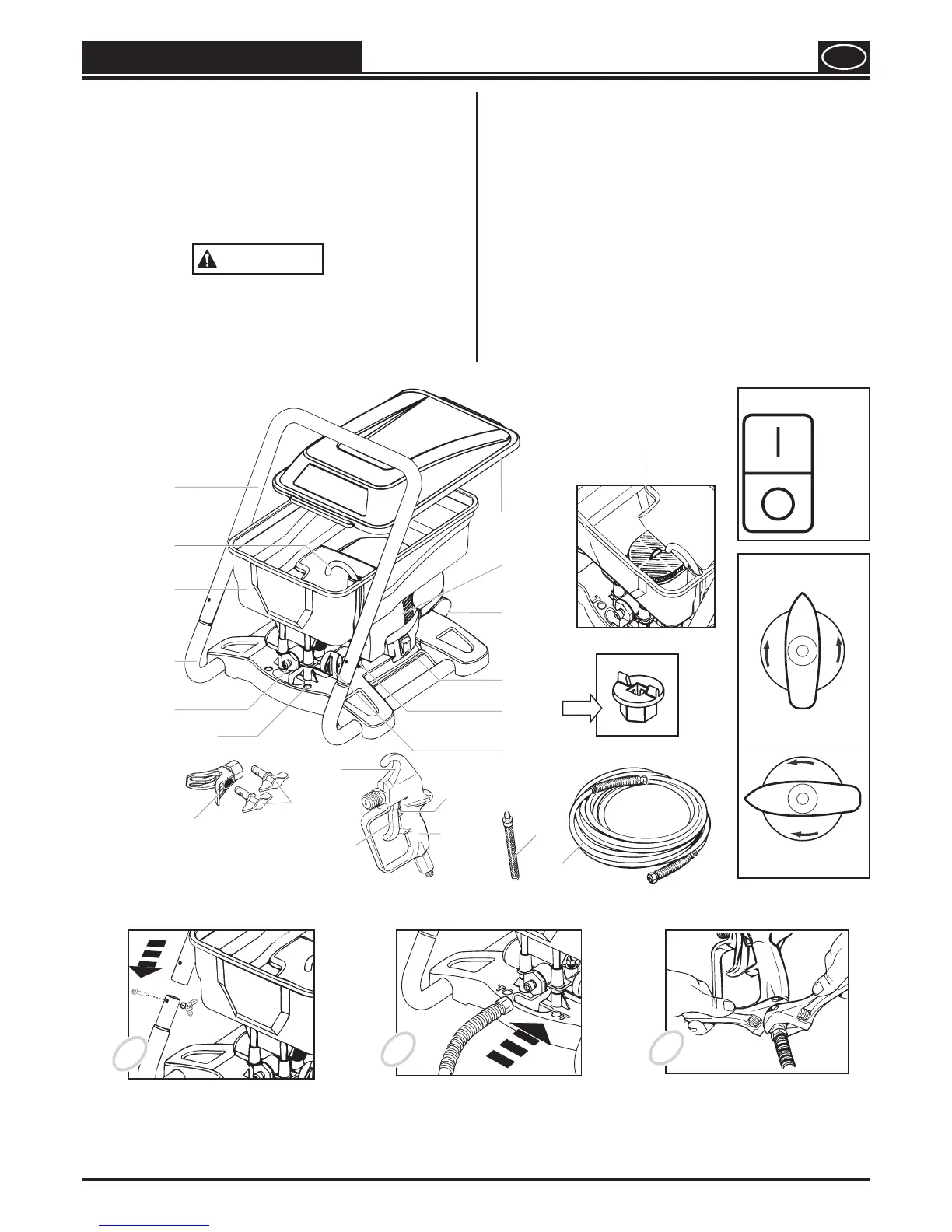

Komponenten und Montage
Spritz-
schlauch
Hinterer
Gri
Motor-
gehäuse
EIN/AUS-
Schalter
Einlass-
ventil-
Werkzeug
PRIME/SPRAY-
Schalter
Abzugshebelsperre
Abzugshebel
Gri
Einlasslter
(im Behälterinneren)
Rücklauf-
schlauch
Rahmen
Auslass-
ventil
Düsen-
ablage
Spritz-
pistole
Behälterdeckel
Oberbehälter
Düsen-
halter
Düse
Filter
(rot)
Filter (gelb)
in Pistole
vormontiert
= EIN
= AUS
EIN/AUS-Schalter
SPRAY
PRIME
SPRAY
PRIME
PRIME/SPRAY-
Schalter
PRIME-
Position
SPRAY-
Position
Montage
1
2
3
Platzieren Sie den Gri über dem Geräte-
rahmen. Führen Sie die Schrauben ein
und ziehen Sie die Flügelmuttern über
den Sicherungsscheiben fest.
Das eine Ende des Hochdruckschlauchs
auf das Auslassventil drehen. Mit einem
Gabelschlüssel festziehen.
Das andere Ende des Schlauchs an die
Spritzpistole drehen. Mit dem einen
Gabelschlüssel die Pistole festhalten und
mit dem anderen die Schlauchmutter
festdrehen.
