W 590 Flexio
Originalgebinde geschehen.
2) Pistole teilen. Haken (Abb. 3 b “click”) leicht nach unten drücken.
Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und auseinander
nehmen.
3) Behälter abschrauben. Restlicher Beschichtungssto in Materialdose zurückleeren
4) Steigrohr mit Behälterdichtung herausziehen.
5) Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen. (Abb.14,1)

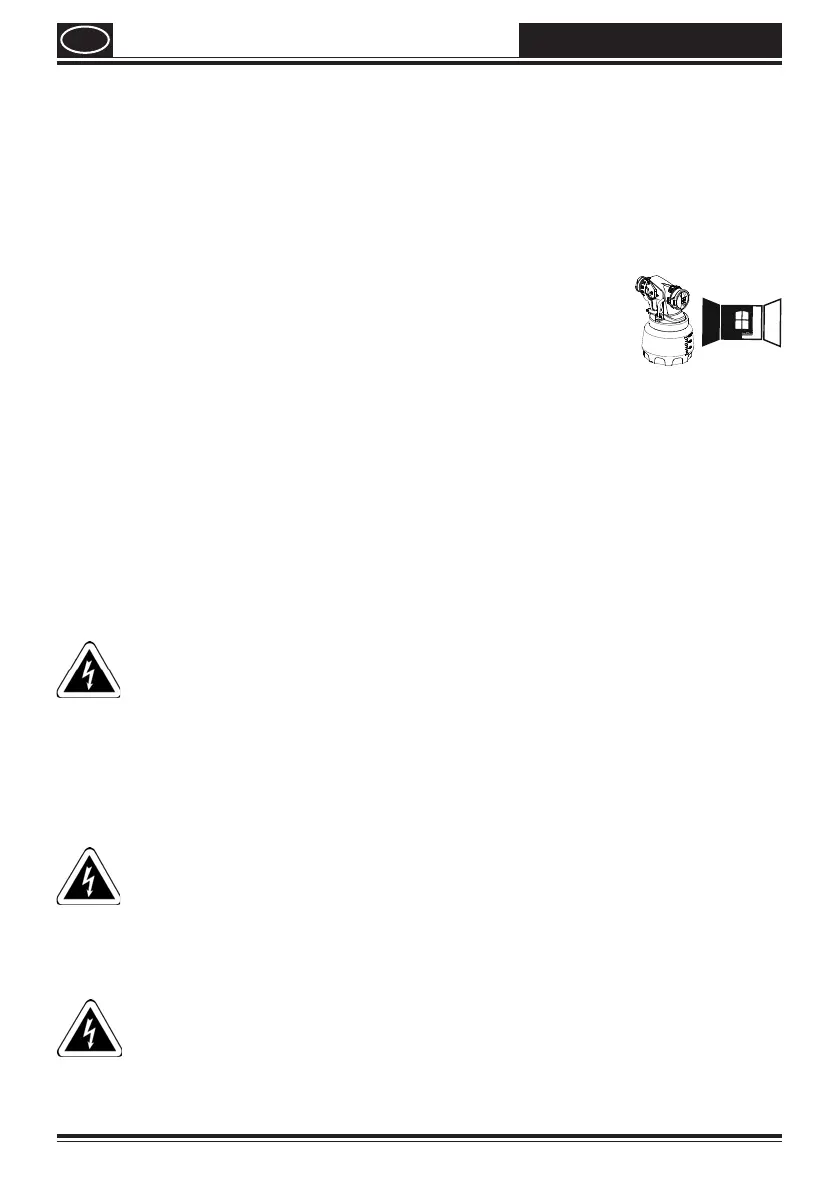

19. Reinigung Wall Extra I-Spray Sprühaufsatz
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.
1)
Gerät darf nur mit unversehrter Membran (Abb. 15, 3) betrieben werden. Falls
Farbe in den Belüftungsschlauch eingedrungen ist, die Membran kontrollieren und
reinigen (s. Kapitel Wartung).
2) Luftkappe(Abb. 16, 1) zur leichteren Demontage in Vertikalposition bringen und
entfernen.
3) Überwurfmutter (Abb. 16, 2) abschrauben. Luftkappe (1) und Düse (3) mit Pinsel und
Lösemittel bzw. Wasser reinigen.
Achtung! Entfernen Sie niemals die rote Düsendichtung aus der Düse. Bei
fehlender oder beschädigter Düsendichtung kann Flüssigkeit in das Gerät
eindringen und dadurch das Risiko eines elektrischen Schlages erhöhen.
4)
Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem
Tuch reinigen.
5) Teile wieder zusammenbauen (siehe “Zusammenbau”).
Zusammenbau
Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung
betreiben. Bei fehlender oder beschädigter Düsendichtung kann Flüssigkeit
in das Gerät eindringen und dadurch das Risiko eines elektrischen Schlages
erhöhen.
1) Düsendichtung (Abb. 17, 4) in der Düse überprüfen.
2) Überwurfmutter (Abb. 18, 2) auf den Pistolenkörper schrauben und gut festziehen.
Ziehen Sie die Überwurfmutter (Abb. 18, 2) vollständig an, damit keine Farbe
in das Gerät eindringen kann.
3) Luftkappe (Abb. 19, 1) auf Überwurfmutter einrasten. Überprüfen Sie, dass die
Luftkappe auf beiden Seiten vollständig einrastet. (Abb. 19, 2)

WAGNER W 590 FLEXIO Specifications

General

Power Consumption	630 W
Adjustable Spray Width	Yes
Project Size	Medium to Large
Paint Flow	Adjustable
Flow Rate	500 ml/min
Container Capacity	1300 ml
Suitable for	Walls, Ceilings, Fences, Garden Furniture
Max. Material Throughput	500 ml/min
