W 950 Flexio/ W 975 Flexio
LET OP! Reinig nooit afdichtingen,
membraan en sproeier- of luchtopeningen
van het spuitpistool met spitse metalen
voorwerpen. Luchttoevoerslang
en membraan zijn slechts beperkt
oplosmiddelbestendig. Niet in oplosmiddel
leggen, maar alleen afvegen.
•

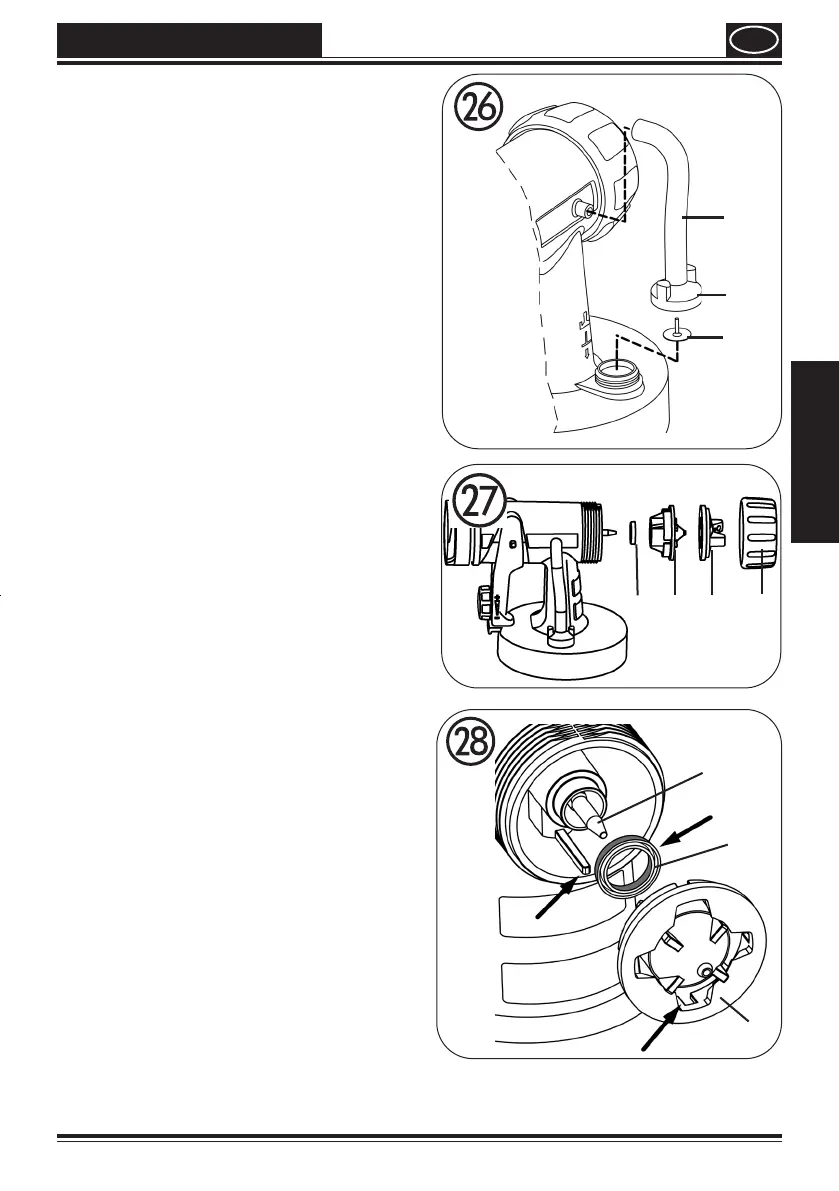

Trek de ventilatieslang (Afb. 26, 1)
boven van het pistoollichaam af. Draai
het ventieldeksel (2) los. Verwijder het
membraan (3). Reinig alle delen zorgvuldig.
•
Draai de wartel (Afb. 27, 1) los en verwijder
luchtkap (2) en spuitkop (3). Reinig
luchtkap, spuitkopafdichting (4) en
spuitkop met kwast en oplosmiddel resp.
water.
•
Spuitopzetstuk en reservoir buiten met een
in oplosmiddel resp. water gedompelde
doek reinigen.
•
Zet alle delen weer in elkaar (zie “Montage”).
Montage
Het apparaat mag uitsluitend met
onbeschadigd membraan (Afb. 26, 3) worden
gebruikt.
•
Plaats het membraan (Afb. 26, 3) met de
stift naar boven op het onderste deel van
het ventiel. Zie daarvoor ook de markering
op het pistoollichaam.
•
Breng voorzichtig het ventieldeksel (Afb.
26, 2) aan en draai het vast.
•
Steek de ventilatieslang (Afb. 26, 1) op
het ventieldeksel en op de nippel op het
pistoollichaam.
•
Mondstukafdichting (afb. 28, 4) over de
naald (5) schuiven, de groef (gleuf) moet
daarbij naar u wijzen.
•
Breng de spuitkop (Afb. 28, 3) aan op het
pistoollichaam en zoek de juiste positie
door deze te draaien.
•
Breng de luchtkap (Afb. 27, 2) aan op de
spuitkop en draai deze met de wartel (1)
vast.
